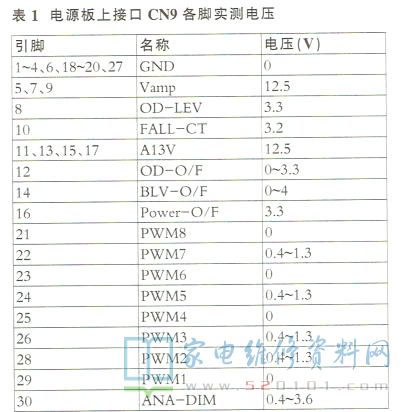

接修一台三星UAS5KS8800JXXZ型曲面屏液晶电视，开机后屏显"SUHD TV"字符后黑屏。根据故障现象分析，怀疑是LED灯条或恒流驱动电路有故障。拆机检修时，如有原机包装箱屏面一侧弧形泡沫板，则将曲面屏置于该泡沫板上;若无弧形泡沫板，则先在工作台上铺好毯子，然后将曲面电视屏朝下小心放置，以防碰伤液晶屏。另外，该机屏体很薄，且后壳无螺丝全靠暗扣固定，所以撬动时必须小心。该机的电源、恒流驱动二合一板型 号是BN44-00878A，主板型号是BN41-02504，屏型号是CY-XK055FLLV3H。通电，测得滤波电容CP801S.CP814S两端电压为392V，正常;电源板上接口CN9的各脚电压见表1。
为判断故障部位，断开电源二合一板与主板相连插座CN9003的连线，单独给电源二合一板通电，背光亮，反复试验多次，一直正常点亮，由此确认灯条正常。接下来判断电源是否受控，通电测得CN9003的16脚POWER-O/F端为高电平(12V)，瞬间将16脚与电源冷地端短路，背光熄灭。看来电源和恒流驱动电路工作基本正常，怀疑主板有问题(程序驱动异常)。购回同型号主板换上试机，故障排除。
提示:该机换新主板后，原机三星智能遥控器要与电视机配对后才能使用，其配对方法如下:将遥控器对准电视机遥控信号接收窗口，同时按下返回键和播放暂停键3s以上，待屏显进度圆圈时松手，等出现“配对成功”字符后，遥控器即可正常使用。另外，该型机的AV、HDMI等输入接口是通过集线盒与主板连接的，若无集线盒，则无法输入信号试机。
