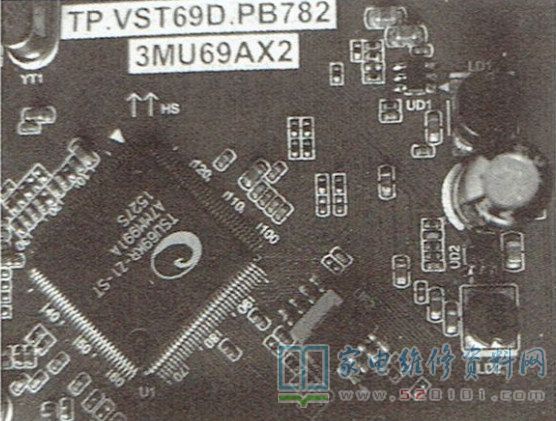

接修一台先锋LED-32B550液晶电视，故障表现为上电后电源指示灯不亮，不开机。拆开机壳，目测三合一主板(板号:TP.VST69D.PB782 3MU69AX2)上无明显异常的元件。在路测保险丝FB1(3.15A/250V)、整流二极管DB1~DB4( RL106Gx4)正常、主滤波电容EB1(47uF/450V)、开关管QB101(贴片70R900P )、12V电压整流二极管DB101 ( MBR10100CT )和背光电压整流二极管DB103(SF106 )均正常。上电后测得300V电压及12V输出电压正常，但直流电压转换集成块UD2(丝印号:GG5X)引脚电压偏低，怀疑UD2损坏。找到一只丝印号为GG5C的IC换上，如下图所示。
通电试机，故障排除。此时测得UD2引脚电压如下:①脚3.8V，②脚(接地)0V，③脚1V，④脚4V，⑤脚0.5V。
