松下TH-42PW5CH等离子电视开机后指示灯由绿变红并闪烁2次

摘要：

接修一台松下TH-42PW5CH等离子电视，故障表现为开机后指示灯由绿变红，并闪烁2次。依据指示灯闪烁次数，初步判断故障在SC、SU、SD 板。首先断开SU、SD 故障依旧，拔下SC20 插头，指示灯绿色不保护

      接修一台松下TH-42PW5CH等离子电视，故障表现为开机后指示灯由绿变红，并闪烁2次。依据指示灯闪烁次数，初步判断故障在SC、SU、SD 板。首先断开SU、SD 故障依旧，拔下SC20 插头，指示灯绿色不保护，故障确定在SC板。由于拔下SC20 插头就不保护，我想可以从SC20 号查起。

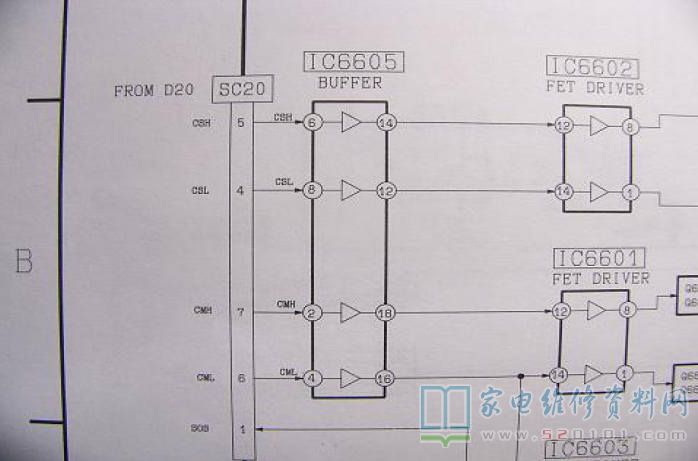

     首先实验一下，在开机后绿灯亮的过程中，SC20是有信号的，不过几秒钟后就保护了，SC20直接连到IC6605缓冲器上。

     通过不断的开机关机，测得IC6605 的第14、12 脚的输出波形的幅度，远远小于6、8 脚的输入波形幅度，很快发现问题就在IC6605，更换后，开机正常。

     对于开机保护的故障，通常的检查方法是从保护点开始查故障，看是哪路保护，然后逐级查找，有的保护支路很多，有时还要断开保护，容易造成故障的扩大。这台机器的故障可以通过测信号的方法找出故障点，而且很快。

     此机在别维修站修过，据了解换过好几次SC板，先后都坏了。我分析SC 板上的IC6605 缓冲器坏，很可能是从D2 板过来的信号由问题。发现IC9551周围电容C563、C573、C507、C562、C561、C572、C577、C554、C558、C557 有的鼓
起，有的塑料皮脱落。 IC9551 和IC9550 是33V 和1.8V 电源稳压发生器，滤波电容失效或不良，易造成电压波动不稳或有脉冲。使D2 板信号不稳或有脉冲，因此损坏SC 板上的缓冲器IC6605。同时更换上述电容。
