索尼KLV-40V300A液晶电视背光亮无图像的故障维修

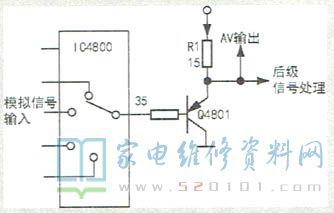

      接修一台索尼KLV-40V300A液晶电视，故障现象是背光亮无图像，但屏上有多条移动的黑斜线，类似CRT彩电行不同步现象。检测该机AV输出端，没有信号输出。该机信号流程如图所示。将IC4800的5脚输出的信号送往其他电视机，图像正常，这说明模拟信号选择电路正常，问题应出在3脚外围电路中。经查，贴片电阻R1近似开路，Q4801截止，其e极无信号输出。更换R1后试机，故障排除。
