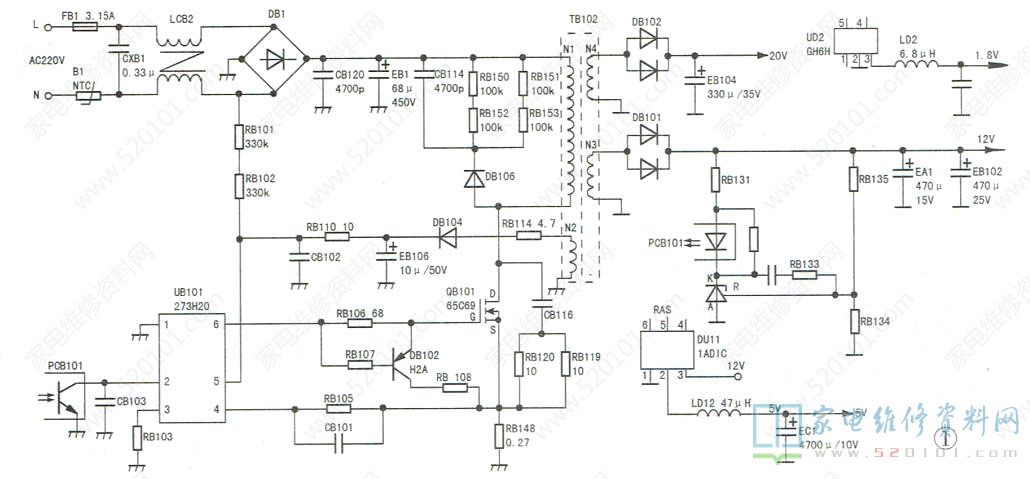

山水牌UA320D型LED液晶电视采用三合一板，其开关电源实绘电路如图1所示(贴片电容没标注容量，一部分贴片电阻也没有标注阻值)。220v交流市电通过保险丝FB1及热敏电阻NTCB1后，经过DB1和EB1整流滤波，产生约300V直流电压。同时，AC220V电压经DB1内的一只二极管半波整流后，经启动电阻RB101、RB102送到UB101(273H20)的⑤脚，电源启动。
开关变压器TB102 N2绕组中产生的感应电压经电阻RB114限流及经二极管DB104、EB106整流滤波后，产生约14V直流电压，以取代启动电压。绕组N3两端产生的感应电压经DB101、EB102、EA1整流滤波后产生12V直流电压。绕组N4两端产生的感应电压经DB102、EB104整流滤波后，产生约20V直流电压，供给背光电路。
稳压过程:当某种原因使12V电压升高时，由RB135、RB134组成的分压电路所得分压升高，即三端精密稳压块UB102的R极电压升高，则K极电压下降，光耦PCB101内部的光敏三极管导通程度加深，则UB1012②脚电压下降，⑥脚输出驱动脉冲占空比下降，开关管QB101在一个周期内的导通时间变短，TB102储能减少，次级输出电压下降，达到稳压的目的。
当某种原因使12V电压有下降时，其稳压过程与上述相反。UB101引脚功能如下:①脚接地，②脚反馈电压输入，③脚功率检测输入，④脚开关管电流检测输入，⑤脚供电，⑥脚驱动脉冲输出。
故障现象1:雷击后三无，电源指示灯不亮。
分析检修:测12V端子电压为3.3V，且波动;20V端子电压为6.2V，且波动。断开电源负载，12V .20V电压仍不正常，这说明故障在开关电源电路中。在路检测整流二极管DB101.DB102正常。上电测EB1两端电压为310V，正常，但UB101⑤脚电压在11V~13V之间波动(正常值为14V)。 断开AC220V供电， EB1两端的310V电压长时间存在，这说明电源未起振。更换UB101后通电，故障依旧。

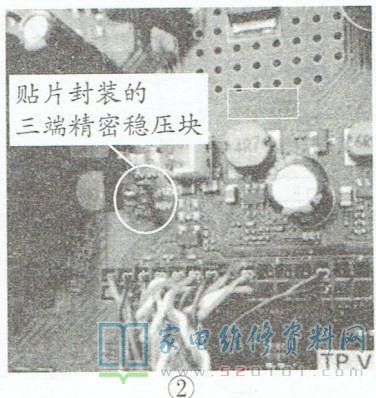

转向检查稳压电路，测得三端精密稳压块UB102 (型号为RAS-2)R极电压为0.5V，且波动，正常值应为2.5V;K极电压为0V，正常值为9V。断电测UB102的A、K极在路电阻，正反向均为4Ω，明显异常，判断UB102的A、K极击穿。由于没有贴片封装的三端精密稳压块，于是换上直插式稳压块TL431，如图2所示。
值得注意的是，贴片式三端精密稳压块与直插式三端精密稳压块功能一样，但引脚有差异，如图3所示。
故障现象2:三无，电源指示灯不亮。
分析检修:上电测12V和20V端子电压均为0V，EB1两端电压为310V，且能长时间保持。接下来检测UB101外围电路，发现UB101⑤脚电压为0V。检测启动电阻RB101.RB102，发现RB102开路。更换RB102后试机，故障排除。
