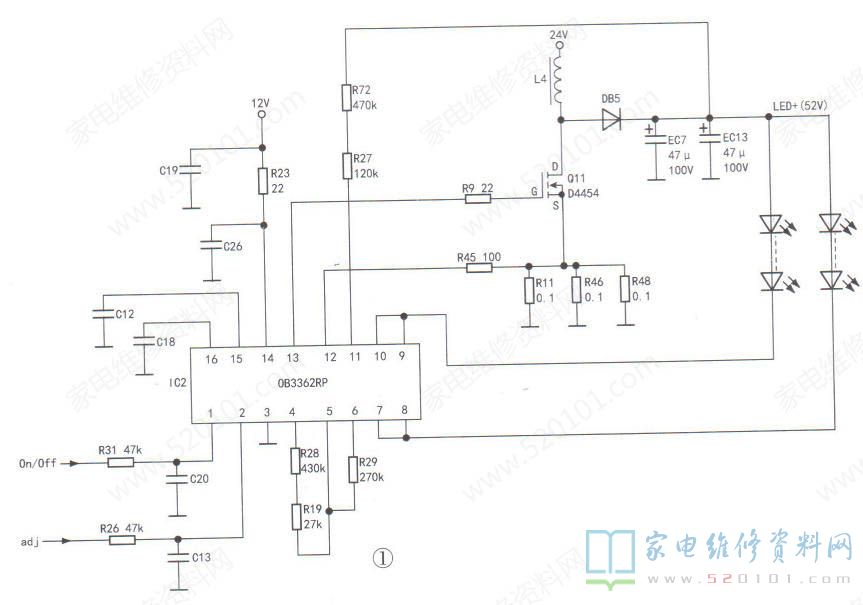

三洋32CE560液晶电视机，笔者根据实物画出了该机背光电路原理图，如图1所示。由于贴片电容实物上没有标注容量，所以图中的贴片电容也没有标注容量，供大家维修时参考。该机背光电路由控制芯片IC2( OB3362RP)、储能电感L4、升压二极管DB5、滤波电容EC7和EC13开关管Q11等元件组成。
二次开机后，24V电压通过储能电感L4，加到开关场效应管Q11的漏极，同时12V电压通过电阻R23加到IC2的供电端14脚，主芯片输出的on/of信号电压为高电平，通过电阻R31加到IC2①脚，同时背光亮度信号通过电阻R26送到IC2②脚，背光电路启动工作，IC2 13脚输出驱动脉冲，加到场效应管Q11的栅极，使场效应管Q11工作在开关状态，L4的下端产生幅度约为50Vp-p、周期为6.1us的脉冲(如图2所示)，该电压经隔离二极管DB5整流后，产生约28V直流电压，与24V电压叠加，得到约52V的LED+电压，经电容EC7、EC13滤波后，供给屏内的两路灯串。
过流保护:场效应管Q11的源极对地接有3只0.1Ω的取样电阻(分别是R11、R46、R48)，它们产生的电压降通过电阻R45送给IC2 12脚。当流过Q11的电流过大达到阈值时，IC2 13脚停止脉冲输出，从而实现过流保护。IC2 11脚为过压保护端，通过电阻R72、R27与LED+电压相连。当LED+电压过高时，IC2③脚停止脉冲输出，实现过压保护。
例1:一台三洋32CE560型液晶电视，开机后屏幕一侧图像暗。
分析检修:开机，测得LED+电压为52V，正常;IC2⑦、⑧脚电压为0.5V，低于正常值0.9V，⑨、10脚电压为0V，明显异常，判断屏内一路灯条开路。拆屏更换灯条后通电试机，故障排除。
提示:该机有两路灯条，当其中的一路灯条开路后，背光电路不会保护，另一路还会亮。
例2:一台三洋32CE560型液晶电视，开机后黑屏，但伴音正常。
分析检修:用手电照射液晶屏，可看见暗淡的图像，说明背光电路或灯条异常。开机，测得LED+电压一直为24V，没有升压，正常应为52V。拔下两个去灯条的插座，再开机，LED+还是24V，说明背光驱动电路有问题。测IC2 14脚供电正常，Q11漏极电压(25V)也正常，但IC2①脚(开启电压)约为0V，明显异常。测主板输出的on/of信号电压正常，怀疑电容C20漏电。将C20换新后通电试机，故障排除。
