索尼KLV-46V380A液晶电视屏幕有横条纹的故障维修

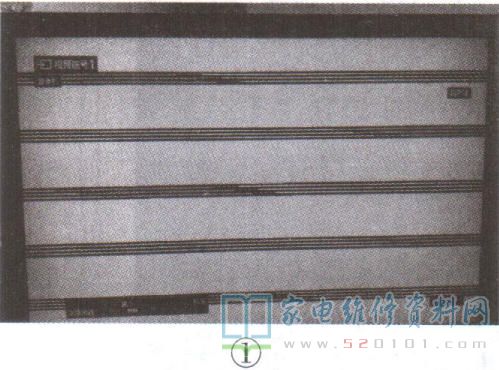

       接修一台索尼KLV-46V380A型液晶彩电，故障现象是屏显字符正常，在视频或分量输入状态下屏幕上只有横条纹，如图1所示，输入HDMI信号图像正常。

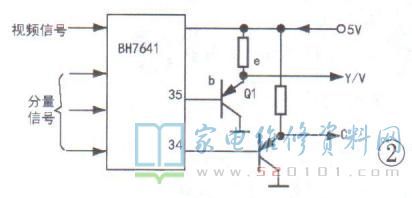

       因为HDMI信号是数字信号，视频和分量信号都是模拟信号，所以本机故障点在模拟信号选择和处理电路中。查看主板AV输入信号插座旁边有一块BH7641芯片，查资料得知这是一块模拟信号选择电路，选择后从芯片的国脚输出亮度信号Y(分量输入)或视频复合信号V(视频输入)，34脚输出色度信号C (分量或S输入)，局部电路如图2所示。

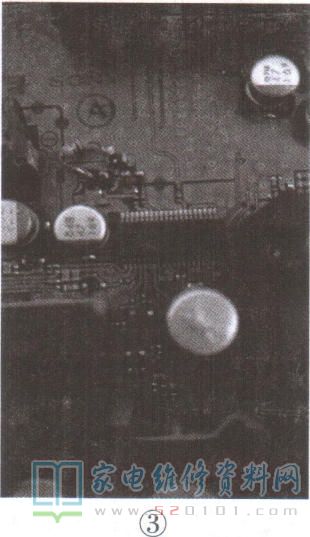

       用示波器测量35脚有复合视频信号输出，但射极跟随器Q1的e极却是一串杂波;测Q1的b极直流电压为1V，但e极电压为0V，这明显不正常(PNP管正常时，e极应高于b极电压0.6V)。细看线路板，发现Q1的e极与5V相连的贴片电阻已脱落。找来一只1k的电阻补上，如图3所示，上电开机，图声正常，故障排除。

       笔者已经遇到过3例同故障的该型机，其原因均是，上述电阻脱落引起，看来这应是该型机的一个通病。
