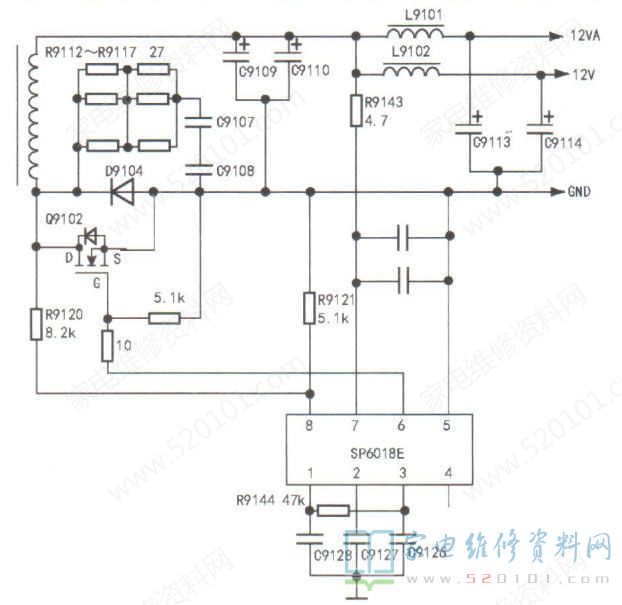

接修一台飞利浦55PUF6461型液晶彩电，故障表现为上电后三无，拆机检查，电源板输出的12V电压为oV，断电后测12V端子对地电阻极小，拔下电源板和主板的连线后，再测12V供电端对地仍短路，由此判断短路点在电源板上。拆下电源板检查，发现该机12V整流电路并非常见的二极管半波整流电路，而是采用同步稳压电路，实绘相关电路如图1所示。随着电子技术的发展，芯片的工作电压越来越低，但工作电流却只增不减。
我们知道，普通二极管整流电路的功耗是比较大的，工作在低压大电流状态时效率更低，例如:一个输出5V、3A的电源，输出功率为15W。因在大电流时普通整流二极管的正向压降约为1V，则在输出电流为3A时，整流二极管上的功耗要达到3W，占输出功率的20%。如果输出电流更大，则效率会更低。因此，在低压大电流开关电源中，次级整流电路二极管的散热片要比初级开关管的更大。为了降低整流二极管的功耗，可采用正向电阻较小的肖特基二极管，但该类二极管在大电流状态下的压降仍为0.6V~0.8V。若要进一步降低功耗，可采用同步整流电路。该电路用场效应管代替二极管，在控制电路驱动下和开关变压器次级绕组电压同步导通，完成整流功能。大家知道，场效应管的导通电阻很小，尤其是低压大电流场效应管，如100V耐压的功率型场效应管，其导通电阻大多小于0.1Ω，有的甚至小于0.05Ω。本机Q9102型号是TF298，耐压100V，电流33A，导通电阻为0.0122，通过3A电流时其压降只有0.036V，功耗只有约0.1W ，整流效率大为提高。
SP6018E是一块同步整流控制芯片，它和Q9102配合组成高效率整流电路，本电路能根据负载大小自动控制Q9102的工作状态。R9120和R9121是取样电阻，对Q9102的D、S极电压进行取样。实验发现，在轻负载时芯片的⑥脚无驱动脉冲输出，Q9102截止，此时D9104为普通的半波整流元件，由于输出电流小，D9104的功耗并不大;当负载增加到一定值(此值由R9120和R9121取样电阻的比值决定)时，芯片⑥脚输出驱动脉冲，Q9102导通，由于此时Q9102的S、D极间电压极小D9104截止，整流功耗大幅降低。
经查，D9104短路后，开关变压器次级绕组高频脉冲被C9109 、C9110短路，开关电源无法正常工作，因此无输出。D9104原用一只电流为5A，耐压为100V的肖特基二极管，考虑到D9104仅在小电流时工作，于是换上SR3100型肖特基二极管(电流为3A，耐压为100V)， 上电试机，开关电源输出正常;装机实验，故障排除。须说明的是，电路中Q9102是N沟道场效应管，内部本身就带有一只二极管，其极性和D9104相同但正向导通电压转高，所以上电后D9104导通，但场效应管内部的二极管并不导通。另外，Q9102是串联在直流回路的负端，D极和S极间的电压和常见电路是相反的，即电流是从S极进入，从D极流出，因为场效应管的D极和S极可以互换使用，所以也能正常工作。如果按普通半波整流二极管的接法，把Q9102串联在直流回路的正端，这时S极接输出电压(这里是12V)，要让场效应管工作，就需在G极上加一个比输出电压至少高10V的电压，这样才能使Q9102导通，由此还要增设一个辅助电源，增加了电路复杂性。Q9102串联在负极回路中，S极接地，直接利用输出的12V电压化为驱动IC的工作电源即可。
