一台东芝42L350C型液晶彩电，开机后图像、声音都正常，但左下角有一大片暗区。根据故障现象判断，怀疑有背光灯珠损坏。该机有4路背光灯条，控制芯片是MP3389EY。用自制灯条测试仪检查，发现4组灯条都能发光，但其中一路电压为82V，比其他三路高4V。怀疑电压偏高的那路灯条有开路现象，但拆屏后再开机发现，只有电压偏高的那路灯条发光，其他三路都不亮。再测灯条的负端对地电压，不亮的三路电压均为30V，亮的一路只有0.5V，由此判断背光板有问题。

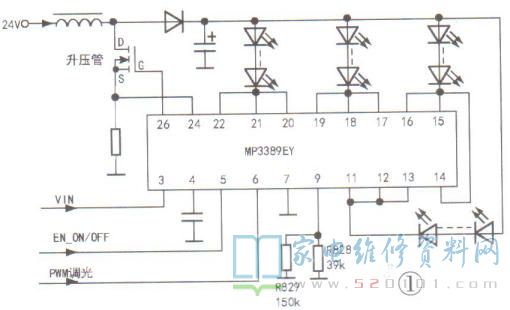

MP3389EY可以控制12路灯条，本机只有4路灯条，所以芯片的3个控制端连在一起控制一路灯条，如图1所示。
由于4路灯条均正常，并且只有11~13脚外接灯条亮，所以怀疑芯片的14~22脚内部电路损坏。接下来断开11~13脚的连线，每个脚接一 路灯条，结果B脚外接的灯条也不亮，说明13脚内部电路也坏了，只有11脚和12脚正常。因笔者手头没有该型号芯片，于是把4路灯条并联成2路，由11脚和12脚进行控制，如图2所示，上电开机，4路灯条全部点亮，故障排除。
原来三路输出负担一路灯条，而现在一路输出负担两路灯条，芯片内部的控制管是否会过载呢?资料显示该芯片的每路最大输出电流为60mA，在灯条电压为80V时，背光总功率最大值为9.6W，虽然总功率比之前减小了许多，但图像亮度并无明显影响。为降低芯片功耗，先将⑨脚(ISET，灯条电流设定)外接电阻R828的阻值从39k增至68k，则通过灯条的电流减小，再将电视机的背光亮度调到最大，这时测得芯片的11、12脚对地电压仅为0.3V，即芯片内部的恒流控制管已接近饱和状态。
试机半小时后，芯片表面仅微热。
提示：LED灯珠正向电压的离散性较大，灯条之间电压差小于5%均属正常。在并联灯条时，应选用正向电压接近的灯条。否则，电压低的一组通过的电流大，从而影响背光亮度均匀和灯条的寿命。另外，本机由于背光芯片有问题导致三路灯条不亮，但芯片并未因此而进入保护状态，算是比较特殊的个案。
