飞利浦26TA2800液晶电视黑屏的故障维修

2022-03-07 19:21:05  阅读 368 次 评论 0 条
摘要:

接修一台飞利浦26TA2800型液晶彩电,故障表现为开机后红灯转为蓝灯,但背光不亮。该机为LCD液晶彩电,高压板上有6只升压变压器,如图所示。 实测背光插座CN1中供电为2

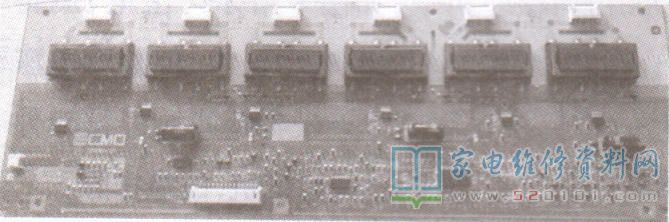

      接修一台飞利浦26TA2800型液晶彩电,故障表现为开机后红灯转为蓝灯,但背光不亮。该机为LCD液晶彩电,高压板上有6只升压变压器,如图所示。

飞利浦26TA2800液晶电视黑屏的故障维修 第1张

      实测背光插座CN1中供电为24.8V,正常;背光开启电压5V,亮度控制电压为3.9V,均正常。断电后实测6只升压变压器的高压绕组的直流电阻均为4.44k~4.48k之间,这基本说明高压绕组无短路现象。该机使用6支CCFL灯管,用点灯器测试,6支灯管均亮,且电压均约为AC 750V,判断高压板(型号:1260B1-12F)损坏。更换高压板后试机,故障排除。
