接修一台飞利浦32寸32PHF3282液晶电视,送过来的师傅说他修个电源板,也不知道电源板出了什么问题,于是一插插头,直接出火花了。(切记,任何人碰过的电源板的务必观察好,很多维修师傅其实只是换板师傅而已。)拆机开了是三合一板,型号是715G8666-C01-000-004Y。仔细观察,电源板部分炸得分不清哪个零件型号,黑乎乎了。
先用灯条测试和万能板测试灯条和屏,不然修好主板,灯条和屏出现问题又麻烦。因为这师傅送来的是2台机子,第一台是灯条问题,拆屏测试屏,发现屏已经出现严重黑圈漏液,属于报废屏,不可维修。而这台机子测试后灯条和屏都没有问题,才放心去修板。

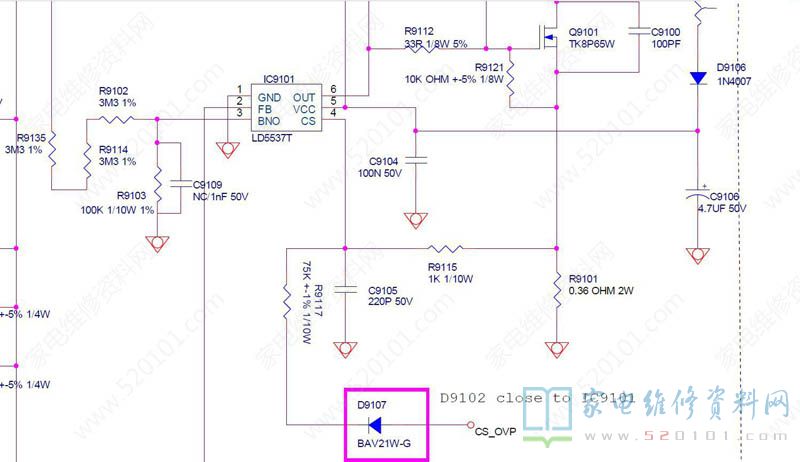

根据网上的大师提示,虽然找不到这张板的图纸,但是电源芯片提供了。首先,在这板测试了一番,发现能坏的都坏了。于是逐步更换了保险,大电容,场管,场管保险,芯片是小6脚,和很多三合一板差不多,在其他废旧的三合一板找了个脚定义差不多的,更换上去,接着又更换了芯片外围的电阻和电容,都是被炸的黑糊糊的,甚至焊接脚都没有了,需要飞线才能解决。电阻的是根据图纸的提示更换,如果没有图纸,估计要费更多时间甚至不能修复。
大概把图纸上的零件都更新了,大概有15个左右吧,记不得了。这个过程不是一口气更换的,是反复开机试机,过程比较繁琐,就是不断试机不行,继续更换的过程。功夫不负有心人,终于出现了电压,但是奇怪的时候,开机瞬间16V,几秒后变成了0V,反复过程。又更换芯片,继续不行,再更换431和光耦还是不行,维修陷入了困境。
毕竟本人不是专业修板的,我是主修液晶屏,修板是兼容。于是我推测,既然有反复的开关机,芯片是收到保护才关闭输出,说明芯片是好的。问题是我不知道更换的这个芯片是不是原来的芯片,只是看到脚相同才更换而已。于是测量芯片CS脚,发现电压升到1.7V就保护关闭输出,说明这芯片是CS电压保护是高于1.7V关闭输出。
它原来是82K和1K分压,根据分压粗略计算,把82K变成100K,就会让CS电压低于1.5V,按照一般的芯片,大概也就是这个CS电压为上限。逐把82K变成100K,果然电压出来了。
先用灯条测试和万能板测试灯条和屏,不然修好主板,灯条和屏出现问题又麻烦。因为这师傅送来的是2台机子,第一台是灯条问题,拆屏测试屏,发现屏已经出现严重黑圈漏液,属于报废屏,不可维修。而这台机子测试后灯条和屏都没有问题,才放心去修板。
根据网上的大师提示,虽然找不到这张板的图纸,但是电源芯片提供了。首先,在这板测试了一番,发现能坏的都坏了。于是逐步更换了保险,大电容,场管,场管保险,芯片是小6脚,和很多三合一板差不多,在其他废旧的三合一板找了个脚定义差不多的,更换上去,接着又更换了芯片外围的电阻和电容,都是被炸的黑糊糊的,甚至焊接脚都没有了,需要飞线才能解决。电阻的是根据图纸的提示更换,如果没有图纸,估计要费更多时间甚至不能修复。
大概把图纸上的零件都更新了,大概有15个左右吧,记不得了。这个过程不是一口气更换的,是反复开机试机,过程比较繁琐,就是不断试机不行,继续更换的过程。功夫不负有心人,终于出现了电压,但是奇怪的时候,开机瞬间16V,几秒后变成了0V,反复过程。又更换芯片,继续不行,再更换431和光耦还是不行,维修陷入了困境。
毕竟本人不是专业修板的,我是主修液晶屏,修板是兼容。于是我推测,既然有反复的开关机,芯片是收到保护才关闭输出,说明芯片是好的。问题是我不知道更换的这个芯片是不是原来的芯片,只是看到脚相同才更换而已。于是测量芯片CS脚,发现电压升到1.7V就保护关闭输出,说明这芯片是CS电压保护是高于1.7V关闭输出。
它原来是82K和1K分压,根据分压粗略计算,把82K变成100K,就会让CS电压低于1.5V,按照一般的芯片,大概也就是这个CS电压为上限。逐把82K变成100K,果然电压出来了。
而比较奇怪的是,这个电压居然是先升到16V,再升级到25V,接着就回来16V,然后一直稳定,怪不得原来会保护,电压突然升到25V当然超过了CS电压,于是就保护了。如果接上灯条后和屏后,这电压就会变成稳定20.5V。没学过这背后其中的原理,不过试机三天都不出问题,(真开足72小时),发热量正常。
