三星LA46N71B液晶电视开机困难的故障维修

2022-02-02 21:17:20  阅读 564 次 评论 0 条
摘要:

一台三星LCD LA46N71B型液晶彩电,二次开机后蓝色指示灯闪烁,机内继电器反复动作,有时有开机音乐声,但屏幕不亮,有时无开机音乐。机主称此现象已出现一年多,开始是偶尔出现,但重新上电能正常,后来越

        一台三星LCD LA46N71B型液晶彩电,二次开机后蓝色指示灯闪烁,机内继电器反复动作,有时有开机音乐声,但屏幕不亮,有时无开机音乐。机主称此现象已出现一年多,开始是偶尔出现,但重新上电能正常,后来越来越严重,目前极难二次开机成功。凭经验此故障应是电容鼓包引起供电不良。

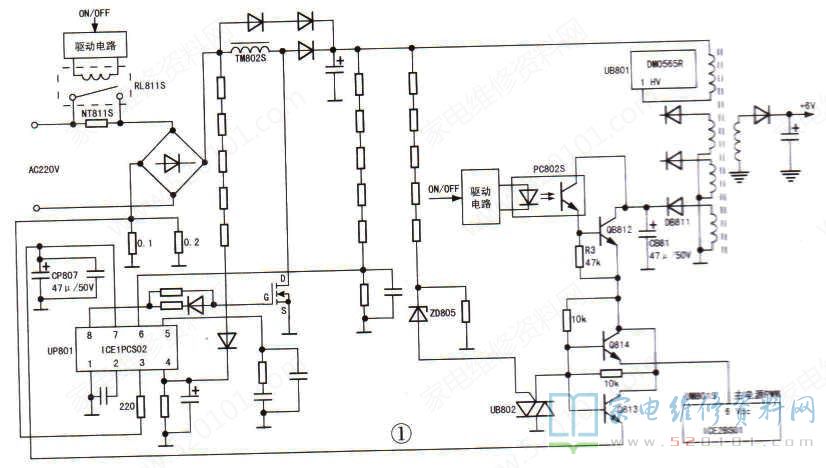

       拆机观察,未发现滤波电容有明显异常。在各滤波电容两端并联电容试机,故障依旧。测量PFC电压为370V,基本正常;副电源输出电压为6V,因在电源板.上没有标注,无法判断其正常与否,更换稳压环路光耦后试机,继电器不再反复吸合,此时测主电源输出电压一组为5V,另外两组为十多伏,副电源输出仍旧是6V。拆下电源板,仔细观察线路,发现该机继电器并不控制交流主回路的通断,而是通过短接限流电阻NTC来改变交流回路内阻,如图1所示。

三星LA46N71B液晶电视开机困难的故障维修 第1张

        待机时,主电源不工作,继电器不吸合,交流回路内阻较大,PFC电路处于低功率状态;二次开机后,PFC控制块得到副电源提供的工作电压,同时继电器吸合,交流回路内阻变小,PFC电路全功率输出,主电源也开始正常工上电,测量主电源输出电压,在继电器跳变时无输出(此时PFC电压约为390V),在继电器稳定吸合后输出正常(此时PFC电压约为370V),怀疑PFC电路输出电压过高导致后级异常。

       检查PFC电路,UP801(ICE1PCS02)⑦脚外接滤波电解电容充放电正常,⑥脚(PFC电压反馈)外接各大阻值电阻也正常,④脚(欠压检测)外接一只360k电阻的阻值减小到280k,但更换该电阻后故障不变。转向检查电源,在故障时发现UM801S(ICE28S01)⑥脚(Vcc)供电为0V,正常值约为12V。UM801S及UP801供电除受ON/OFF控制外,还受PFC过压保护信号控制。当PFC过压时,ZD805击穿,可控硅UB802导通,Q813、Q814截止,后级电路失电停止工作,从而保护后级电路。仔细检查ZD805回路元件及UB802,没有发现异常。在试机中发现,PFC电路电流声偏大,于是重点检查PFC芯片供电,待机时测得CB81两端电压约为18V,二次开机后降为12V,电压差值较大,怀疑CB81变质。一并更换CB81和CP807后试机,继电器不再反复动作,PFC电压稳定为390V ,CB81两端电压升至15V,同时PFC电路的电流声消失。装机试验,故障排除。

       小结:本机故障原因是PFC芯片及主电源芯片供电滤波不良,导致PFC输出电压不稳定,引起过压保护电路误动作,从而出现二次开机困难现象。
