一台飞利浦47PFL3609/93型液晶彩电，上电后面板红灯亮，按遥控器或面板按键二次不开机，并且面板红灯一直亮(正常时，二次开机后面板红灯熄灭)。分析检修:根据经验，此类故障产生的主要原因有:(1)电源板输出的3.3V (或5V)待机电源(SB )不正常;(2)遥控器和面板按键异常(按键接触不良或漏电);(3)主板没有向电源板发出POW-ON信号(一般是高电平);(4)主板.上CPU的工作条件未满足(如供电、晶振、复位信号);(5)软件数据出错。
检查SB3.3V待机供电和遥控、键控都正常，但操作遥控或键控时主板没有输出POW-ON信号。经查，该机主板CPU (R5F2111) 的⑦脚(vCC3V3)供电正常，晶振两端电压为0V，③脚(复位端)电压为3.2V。尝试将③脚对地短路，机器顺利开机，图声正常，说明故障原因是CPU没有复位。

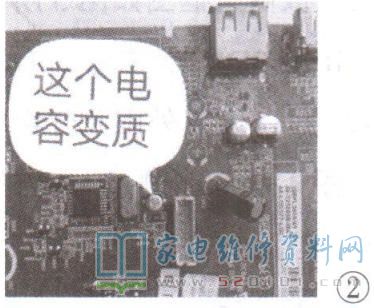

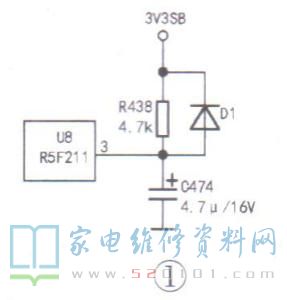

该机复位电路如图1所示，上电后3V3SB电压通过R438给C474充电，CPU的③脚电压逐渐上升至3.3V，由此完成复位。断电后，C474中的电荷迅速通过D1及3V3SB电压负载释放，为下一次复位作好准备。经查，C474漏电，如图2所示。换新后开机，故障排除。
维修中曾用吹风机对线路板加热后也能开机，这应该是电解电容C474受热后漏电程度大幅减轻所致。另外，不开机时晶振两端无电压无波形，曾修过CPU复位不良、晶振两端电压和波形都正常的情况，这应是不同芯片故障表现不同。
