三星UE32J4000液晶电视背光电路故障维修

       接修一台三星UE32J4000液晶电视机，开机一直正常。一个多小时后，屏幕一闪一闪。估计是灯条问题，开屏，用测试仪测两条灯条可以点亮，插电闪一下熄灭。数字表测灯条输入电压，开机有二十多伏然后跌为0V。

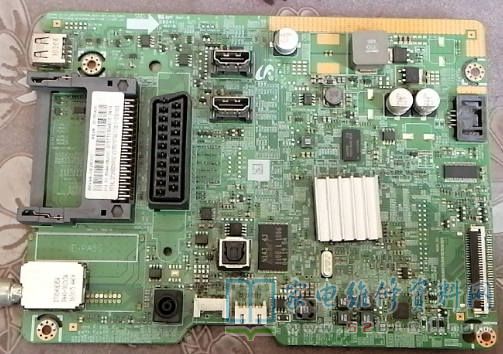

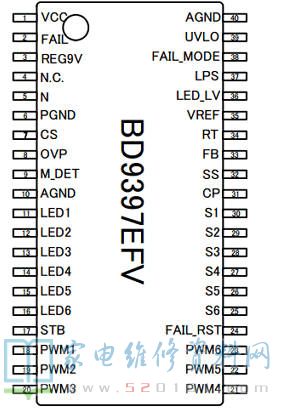

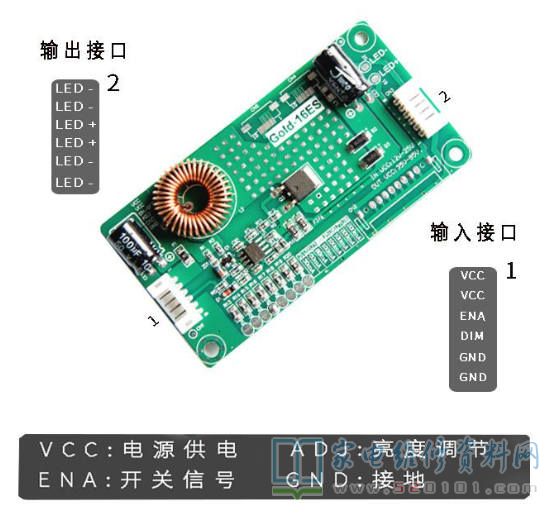

       用一条好的灯条并接在原机灯条上面试机依然如故，那么故障的就只剩下背光驱动电路了。本机背光电路是由BD9397EFV及其外围电路组成，观察电路并没有虚焊的地方，而且插口接触良好，排除了虚焊机接触不良的可能性。由于没有原机图纸，考虑到电路复杂性，决定外加恒流板来解决本机问题。采用gold-16Es恒流板接好电源及灯条，然后根据BD9397EFV内部电路查找到其17脚STB在开关机时有0-3.5v的变化，于是ON/OFF就接在IC17脚的外接电容上。

      接好灯条，开机屏幕亮起，测电流190毫安在安全范围。装机，长时间试机不再出现闪屏，画面完美呈现。一轮短平快的操作，维修在半小时之内完成，极大地控制了材料成本和时间成本，提高了收益率。
