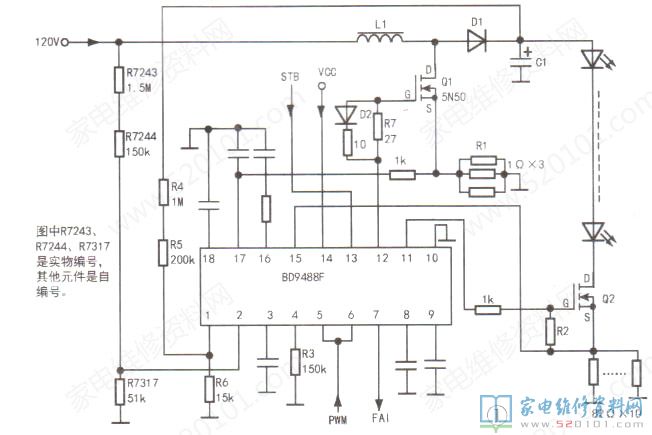

一台夏普40LX160A液晶电视，故障表现为上电后面板灯不亮，不开机，机内有微弱的间歇“吱吱”声。开盖试机，发现“吱吱”声来自电源板(开关电源与背光二合一)。拔下电源板与主板的连线再上电，仍然有“吱吱”声，这说明故障在电源板上。断电后，测开关电源的输出电压端对地电阻，发现背光供电端对地短路，检测背光驱动电路，发现背光灯升压开关管Q1短路，如图1所示。
其他元件未见有损坏的，拆下Q1，上电后“吱吱”声消失了，测得开关电源的该组输出电压为120V (由于电压过低背光不亮)，此时伴音正常。Q1的型号是5N50，由于没有同型号的，所以换用7N60型场效应管，然后开机，背光灯亮，测升压后的电压为180V。开机十分钟左右，手摸升压管Q1略有烫手，以为原因是新管导通电阻比原管大(耐压高的场效应管比耐压低的导通电阻大)。因原管没有散热片，所以在新管上加装了一只小散热片，试机半小时正常，于是交付客户使用。但客户称，观看一小时后黑屏，机内没有“吱吱"声，且伴音正常。
再次检查，发现Q1的S极外接的三只并联的12电阻(R1 )均已开路(这几只电阻是开关管的电流取样电阻)，但Q1没有烧坏。主板发出背光点亮信号后，背光芯片BD9488F的③脚得到高电平开始工作，②脚发出驱动脉冲，Q1工作(Q1工作后升高的电压(180V)供应背光灯条)。与此同时，BD9488F的①脚输出恒流控制信号，在⑤脚和⑥脚调光信号的控制下，驱动恒流控制管Q2工作。灯条的工作电流经Q2的S极外接电阻R2转换成电压信号，送给BD9488F的⑤脚，作为电流反馈信号。
从二次故障情况看，都是烧坏升压电路元件，仔细观察开路的三个电阻，发现并不是爆裂烧坏，电阻表面只有些微的掉漆，其标注的小字仍清晰可见，从R1损坏情况来看，不是由于瞬间通过大电流而烧坏的，应该是Q1有瞬时过流现象。检查升压电路外围元件整流二极管D1、滤波电容C1，均正常，升压线圈L1，由于其线径较粗、圈数少，两端电压不高，故障率极低。怀疑芯片输出Q1的驱动脉冲有问题。观察升压管的驱动脉冲是否正常的操作:换新Q1后开机，背光一闪即灭，BD9488F马上停止工作，无法测量驱动脉冲波形，考虑到前面背光能正常点亮，则灯条出故障的可能性比较小。用测试仪检测灯条，确认灯条正常，判断故障部位在背光驱动电路中。
本文未结束，请继续阅读《夏普40LX160A液晶电视三无故障检修（下）》。
