屏幕上出现彩色竖条是各种型号液晶电视的一种常见故障。近段时间，笔者维修索尼液晶电视的时发现，彩色竖条故障是索尼液晶电视的一种高发故障。上网搜索索尼液晶电视屏幕上有彩色竖条故障的帖子还不少。为什么索尼液晶电视比较容易出现这类故障？经过维修实践，笔者认为主要是它采用的三星逻辑板，其电路比较特殊。该逻辑板输出到液晶屏的控制信号相对其他品牌的逻辑板要多一些，而这些控制信号的形成电路和传输电路也较为复杂，所以故障发生的可能性就会更大了。

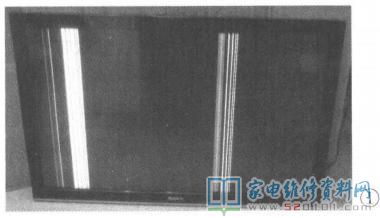

例1:一台索尼KLV-46BX450型液晶电视，开机后伴音正常，无屏显，无图像，屏的左侧和中间偏右的位置上有几根彩色竖条，如图1所示。
分析检修：出现这种现象，可能是主板提供给逻辑板的上屏电压、LVDS数据和控制信号不正常，也可能是逻辑板电路或液晶屏有故障。该机主板的板号为SO12WXGA_32_06_CN，逻辑板的板号为46ESP_C4LV0.6（三星逻辑板），配三星屏LTY460HN06。逻辑板上的DC-DC块采用SM4109（IC4），时序控制芯片采用三星公司的LPFC041TQA-Q1（IC1），伽马校正块采用ISL24835（IC2）。
开机后，首先测量逻辑板上供电保险F1两端对地电压，均为12.3V，说明上屏电压正常。接着检查DC-DC电路形成的几个关键电压，VCC33（3.3V）、VCC12（1.2V）.AVDD（16.5V）、HAVDD_2（8.5V）、VONE（28V）xVOFFE（-7.5V）.VSS（-7.5V）均正常。随后又测量伽马校正电压，VGMAHVGMA18，由15.8V依次递减到0.8V，说明伽马校正电压也基本正常。
测量三路屏公共电极电压VCOMD、VCOMC、VCOMS均在7.4V左右，也是正常的。怀疑逻辑板排插与LVDS排线和屏线之间接触不良，分别取下LVDS排线和两根屏线，用橡皮擦仔细擦拭接头处的金属触点后，再重新插好固定，开机故障依旧（这样反复处理多次，也没有效果）。

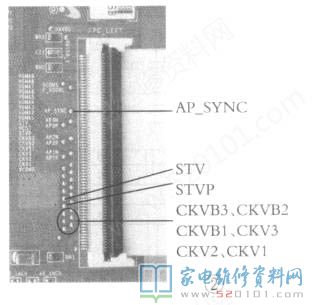

考虑到送到液晶屏的数据信号和控制信号异常也会出现本故障，因此还应对这些信号进行检查。该逻辑板送往液晶屏的数据信号和控制信号较多，除6对RSDS信号（包括AP1P/AP1N〜AP6P/AP6N）外，还有AP_SYNC、STV、STVP、CVK1~CVK3、CVKB1~CVKB3等控制信号，有关测试点如图2所示。
用示波器在测试点测量，发现AP_SYNC、STV信号的波形正常，但STVP点无信号波形。原来维修过很多的液晶彩电逻辑板电路，都没见过标注为“STVP”的信号，不知道其含义，上网查询，也没查到。单从英文符号来看，STVP信号应与STV信号有一定的联系。

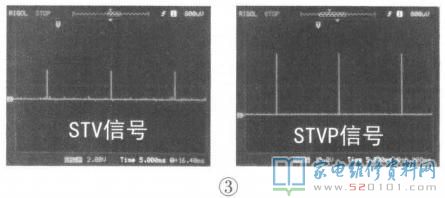

STV信号是经常见到的，是栅极驱动电路的垂直位移起始脉冲信号。测试该板的STV信号，其脉冲幅度约3.3Vp-p，脉冲宽度约为25M，重复周期约20ms，如图3的左图所示。
要维修本故障，就要找到STVP信号来自哪里。对于一般的逻辑板来说，控制信号是由时序控制芯片输出的。但是，经查该逻辑板的STVP信号不是直接来自时序控制芯片LPFC041TOA-Q1，而是来自电源控制芯片SM4109，STVP测试点接在SM4109外围电阻RD810的一端。测量RD810接STVP测试点那端无信号波形，而另一端（即接SM4109⑫的那端）有脉冲信号，其脉冲的幅度约35Vp-p，脉冲宽度约为251ms，重复周期约20us，如图3的右图所示。
怀疑RD81开路或虚焊，断电后在路测量，发现测量值远大于标称值（标称值为3OX，即20欧姆）。对RD810进行补焊后测量，其阻值还是很大。取下该电阻，发现电阻一端的焊盘已断裂。用20。贴片电阻更换RD810后试机，故障排除。

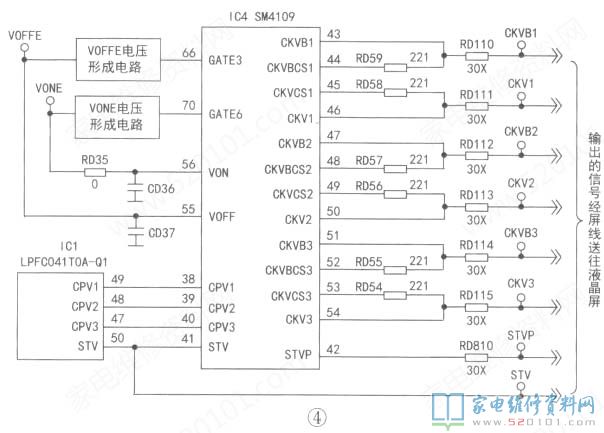

为了弄清STVP信号是怎样形成的，实绘出相关电路，如图4所示。
从图中可以看出，时序控制芯片IC1㉚脚输出STV信号，此信号不仅送到液晶屏上去，同时也要送到电源管理块SM4109@脚。SM4109及外围电路组成的VONE电压形成电路，得到28V左右的VONE电压（相当于其他逻辑板上的VGH电压），从⑯脚回送到SM4109的内部;SM41O9及外围电路组成的VOFFE电压形成电路，得到-7.5V左右的VOFFE电压（相当于其他逻辑板上的VGL电压），从险脚回送到SM4109的内部。由于STVP信号和STV信号的频率、周期相同，脉宽也相同，只是幅度不同，所以推断SM4109内部电路利用STV信号来形成STVP信号。又从STVP脉冲的幅度方面分析，STVP脉冲的峰值为35V左右，基本等于VONE电压与VOFFE电压的绝对值之和，所以推断STVP脉冲的形成还需要VONE电压和VOFFE电压。另外，正常时测得SM4109⑫脚（STVP）的直流电压为-7.5V，与VOFFE电压基本相等，也可说明STVP脉冲形成与VOFFE电压有关系。

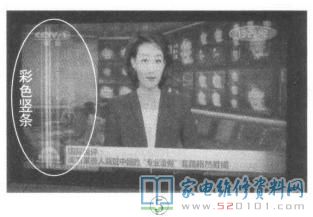

例2：一台索尼KLV-46BX450型液晶电视，伴音正常，但图像的左侧有几根彩色竖条，如图5所示。
分析检修：液晶电视屏幕上出现彩色竖条的原因主要有：一是LVDS排线、屏线及其排插接触不良或损坏；二是逻辑板有故障;三是液晶屏坏。排线和排插的故障容易判断，主要检查连接线路是否松动，如果连接线松动则将其固定即可，可以换条连接线重新连接。
对于后两个原因，如果有同型号、同机型的逻辑板进行替换检查，可快速区分故障。在没有逻辑板可供替换检查的情况下，应先对逻辑板进行仔细检查。本例故障对逻辑板的检查方法与例1基本相同，也是先测量DC-DC电路形成的VCC33、VCC12、AVDD、HAVDD_2、VQNE、VOFFE、VSS电压。经查，这几大电压都正常。

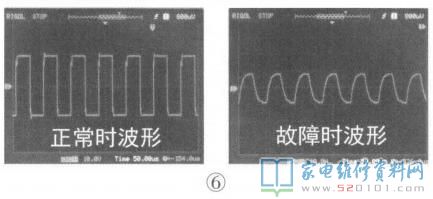

接下来转入检查逻辑板输送到液晶屏的有关控制信号，包括AP_SYNC、STV、STVP、CKV1-CKV3.CKVB1〜CKVB3等信号。用示波器在测试点逐一测量，AP_SYNC，STV.STVP信号波形正常，而6个CKV信号中只有5个（CKV2、CKV3、CKVB1、CKVB2XKVB3）是正常的，正常波形为方波，幅度约35Vp-p，如图6所示。
该逻辑板的6个CKV信号（CKV1~CKV3、CKVB1~CKVB3）都是来自电源管理块SM4109（参见图4）。顺着CKV1线路检测，测得电阻RD111（30X）两端的波形都是正常的，说明故障是RD111到CKV1测试点的线路有问题。断电后测量，这两点果然不通。由于这段线路双面走线，且有过孔，故采用导线将RD111右端与CKV1测试点接通通电试机，故障排除。

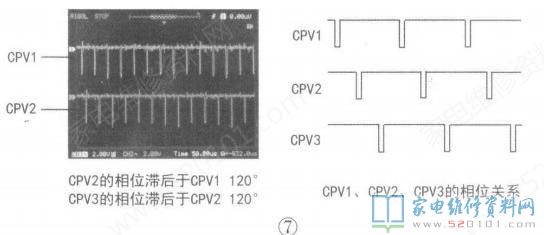

下面探索该板的CKV信号形成。该逻辑板的CKV信号（共6个）是SM4109内部电路在CPV信号（3个）的作用下，将VONE直流电压变换形成的。VONE电压的形成电路产生的约28V的直流电压从场脚回送到SM41O9的内部。时序控制芯片输出送来CPV1-CPV3脉冲信号，分别从㉚-⑩脚输入到SM4109的内部。CPVI.CPV2XPV3的波形相同，幅度都是约为3.3Vp-p、脉冲宽度约为2.5.、重复周期约为45展。但是，CPV1〜CPV3信号的相位不同，相位依次滞后120。，如图7所示。

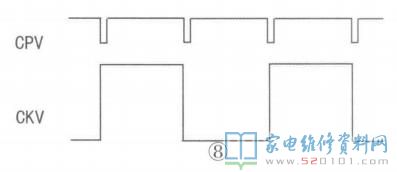

SM4109内部电路在3个CPV信号的作用下，将VONE直流电压变换成6个CKV信号，分别从⑬、⑯、⑰、㉚、㉛、⑭脚输出，经屏线送到液晶屏±o⑭、⑮、⑱、⑲、融⑨脚是反馈端。CPV信号和CKV信号的关系如图8所示。

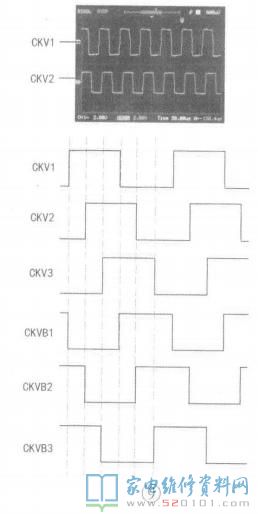

SM4109输出的6个CKV信号的波形也相同，都是幅度约为35Vp-p.重复周期约为9g的方波，而这6个脉冲信号的相位也是不同，相位依次滞后60°C，如图9所示。
至于CKV方波的幅度（峰峰值）为35V,为什么会比VONE电压28V还要高，还没弄清楚。
小结：查询了很多资料，CKV信号是栅极驱动电路的垂直位移触发时钟信号，CPV是行驱动IC时钟信号，这两个信号的含义还是比较模糊.有些板和资料也不对CKV、CPV进行严格区分对维修人员来说，不必纠缠在这点上。重要的是知道该逻辑板输出的6个CKV信号（CKVI、CKV2、CKV3、CKVB1、CKVB2、CKVB3）送到液晶屏，这6个信号中的任一个信号丢失或波形异常（由信号形成电路有问题或传输电路有问题引起），都会出现图像上伴有彩色竖条的现象另外，维修中还发现两条屏线及其排插易出现接触不良的问题，表现为灰屏、无图、半边有图像半边无图像、彩色竖条等现象。
