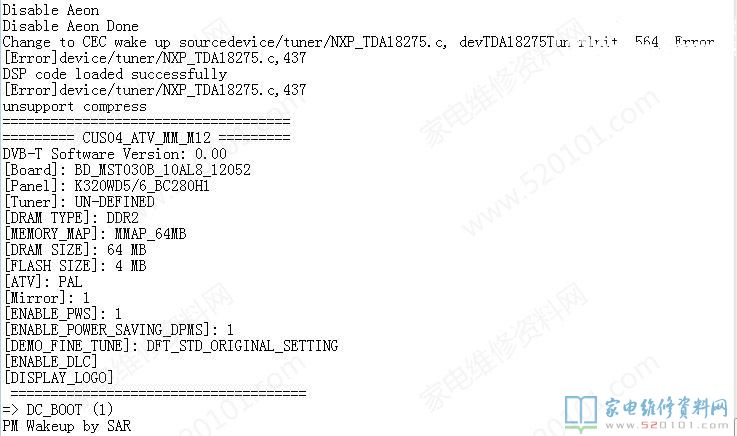

接修一台飞利浦32PFL3040-T3液晶电视，故障表现为开机一片黑，仔细看了一下，背光是亮的，那么就是灰屏了。大家都知道灰屏故障一般都是逻辑板异常或主板供给逻辑板的12V场效应管不良引起的。本机配屏是K320WD6 逻辑板号PANDA315 V1.0，逻辑板与屏一体。拆机先查逻辑板几大电压（DC-DC芯片5562A)，全部正常。伽马(i7991)电压正常，信号处理（NT71710MFG)芯片供电正常，也不发热。示波仪测量芯片旁的几个测量点，都有方波波形输出（有波形也不一定工作正常，因为不知正常的波形是什么，只是确定芯片在工作了,修好后又量了一次，发现波形的幅度是一样的，只是波形的频率不一样，正常时波形频率高）。开始怀疑主板有故障，测主板各路电压都正常。再接入编程器查看打印信息，信息最后是显示商标，说明主板启动正常，难道是数据不好，造成主板能启动但不显示？还真说不准。马上购买数据，先备份原机的，再写入新买的，结果开机还是一个样。
这时有点不好判断是逻辑板还是主板了。不过手里有修机王，接上看一下就知道了。主板接上修机王，开机，几秒钟后就显示商标了，主板没问题，问题还是在逻辑板上或屏体了。再来查逻辑板上的小电阻电容，没发现电阻开路或电容短路的情况。现在这种情况下，还有怀疑的只有逻辑板的存储芯片24C32和屏了。不过屏坏的可能性不大，因为这是32寸的，很少发生这种情况。如果是大屏的COF短路，会出现灰屏，大屏一般都是有两条排线，一条一条断开就能判断是屏还是逻辑板。但是对于32寸的，这招还真用不了。那么就先考虑逻辑板的数据吧。这种数据一般网上是找不到的。只能买同型号的拆机板来拷数据了。隔天到货，急忙拆下24C32装到机上，开机，总于看到飞利浦的LOGO了，接上信号试机，图像声音正常。愉快的拆下24C32备份数据，然后装机。
这时有点不好判断是逻辑板还是主板了。不过手里有修机王，接上看一下就知道了。主板接上修机王，开机，几秒钟后就显示商标了，主板没问题，问题还是在逻辑板上或屏体了。再来查逻辑板上的小电阻电容，没发现电阻开路或电容短路的情况。现在这种情况下，还有怀疑的只有逻辑板的存储芯片24C32和屏了。不过屏坏的可能性不大，因为这是32寸的，很少发生这种情况。如果是大屏的COF短路，会出现灰屏，大屏一般都是有两条排线，一条一条断开就能判断是屏还是逻辑板。但是对于32寸的，这招还真用不了。那么就先考虑逻辑板的数据吧。这种数据一般网上是找不到的。只能买同型号的拆机板来拷数据了。隔天到货，急忙拆下24C32装到机上，开机，总于看到飞利浦的LOGO了，接上信号试机，图像声音正常。愉快的拆下24C32备份数据，然后装机。
装好机摆放好，再次接上信号，图像是倒的。修的时候是屏幕朝下平放在台子上的，当时开机看到有图像了，就光顾着高兴了，还真没注意到图像是正还是倒。只好再拆机，把原机备份的数据再写入，这次图像正了。
附：飞利浦32PFL3040/T3液晶电视（V59-T9C1 倒屏）存储器数据、飞利浦32PFL3040/T3液晶电视（V59-T9C1 正屏）存储器数据、逻辑板数据配屏K320WD6 V1.0 24C32
