夏普LCD60LX640A液晶电视绿灯亮无图像的故障维修

摘要：

一台夏普60寸的LCD60LX640A液晶电视，故障表现为开机绿灯亮后就变成红灯闪烁，强制开机只有半边屏亮，典型的灯条故障，因为我店维修铺内地方不大，无法开屏换灯条，以实相告顾客，并说明换灯条的风险，顾客联系夏

      一台夏普60寸的LCD60LX640A液晶电视，故障表现为开机绿灯亮后就变成红灯闪烁，强制开机只有半边屏亮，典型的灯条故障，因为我店维修铺内地方不大，无法开屏换灯条，以实相告顾客，并说明换灯条的风险，顾客联系夏普维修服务，却得知令人难以接受的价格，要知现在市场上60寸的价格一般在二千左右，且功能优于这款机子，顾客弃机而去，所以送我维修部处理。

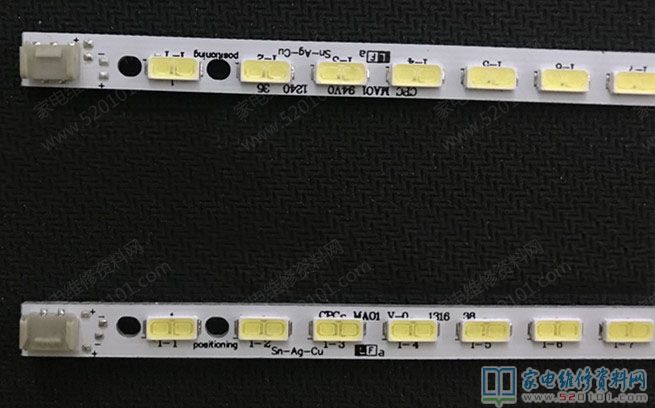

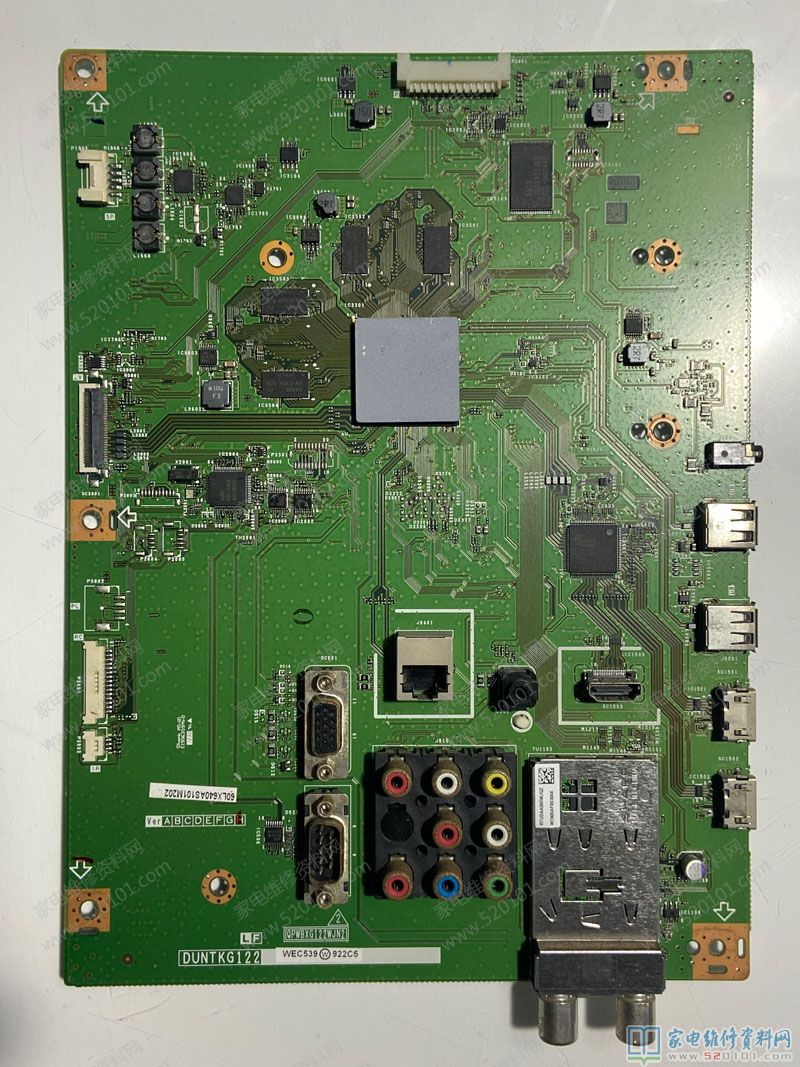

      我只得拿回家里拆修，经查左边灯条由于发热使插座脱落，购买了同型号灯条装上后先单独用电源板测试灯条，方法是：将供应主板的插座上14、15、17、19、21、23、24脚短路，（14为POWER ON；15为5V供电；17、23为调光脉冲控制；19为调光24为侍机）灯条点亮且亮度均匀，高压输出85V,其他电压12V、5V、3.3V均正常，于是装屏幕加固外边铁框，完成后，信心满满地开机。

       从网上得知，机子可能有五次错误保护，故而用强制开机法：在按住视频和音量—键同时插入电源插头，几秒后绿灯亮起，可期盼的屏幕却依然是黑暗一片，绿灯常亮，高压85V、12V、3.3、5.V都有，但是19脚调光和17、23的脉冲调光都是0V,不亮的根本应在于此！

       查询网上无有效帮助，经思考，绿灯常亮硬件应无故障，事故在软件中，屏幕不亮无法测试软件，采取第一步措施，将17、23、19三脚的引线采用长短不一的方法剪断后接到15脚（5V）上，再次强制开机背光灯亮起且屏幕上出现K符号，再按频道-和音量-进入总线，共有19项目，我试在第一项INDUSTRY INIT项目中选择ENTER按OK键后屏幕转黄色，（工厂初始化）拔掉电源插头，再次开机就搞定了，为验证再次进入总线，在第二项目中的LAMP ERROR为0，再将17、19、23三脚复原，开机测量19脚3.1V且可调整，17脚1.9VY高压86V。

       网上有资料介绍调整LAMP ERROR，或者将另外一项使用地调整为CHINA，但是需要在屏幕发光的前提下才能进行。而本机是在强制发光的情况下用进入工厂初始化的方法解决方案，有兴趣者可试试。
