夏普LCD-52LX710A液晶电视背光亮但无图像的故障维修

摘要：

接修一台夏普LCD-52LX710A液晶电视，故障表现为无图像，有背光，声音正常，遥控操作正常。查询资料分析；该故障一般有LVDS 信号线，液晶屏，主板，电源板等不良引起。遵循先易后难维修方法，重点围绕液晶屏工

      接修一台夏普LCD-52LX710A液晶电视，故障表现为无图像，有背光，声音正常，遥控操作正常。查询资料分析；该故障一般有LVDS 信号线，液晶屏，主板，电源板等不良引起。遵循先易后难维修方法，重点围绕液晶屏工作条件进行检修，用万用表测量屏12v供电

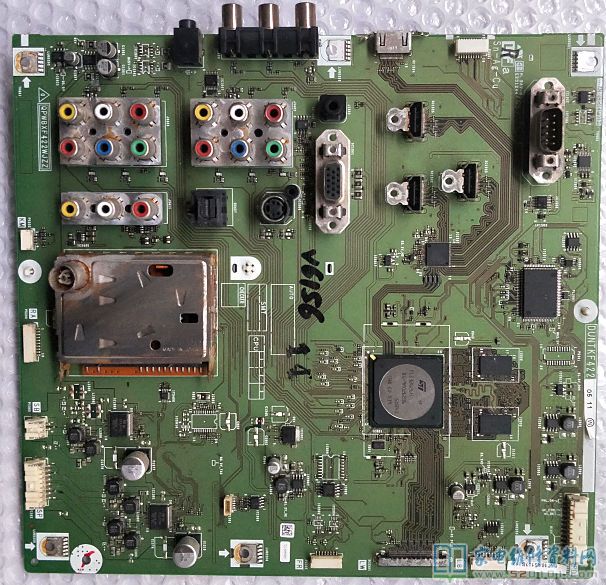

时发现没有电压，顺藤摸瓜测量主板LVDS 输出没有电压，怀疑负载短路，断开负载后电压依旧没有，然后分析图纸有继续测量电源板12v 输出正常，现在故障已经锁定主板不良，把主板进行拆下后，对照图纸仔细观察12v 的控制电路，最后发生Q1202 不能正常导通。

      解决方法是对R1209、Q1201 进行清洗补焊，12v 恢复正常。
