三星UA32C400P液晶电视背光闪一下黑屏的故障维修

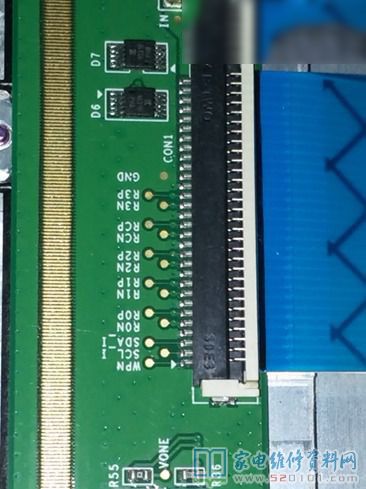

       接修一台三星液晶电视UA32C400P，送修者说开机背光会闪一下然后黑屏有声。开盖观察开机背光偶尔会闪一下，有时根本不会闪。此电源为背光二合一板，背光部份为独立电源，即单独有个变压专为背光供电，受主板和副电源控制，电压输为80多伏，二次升压后为140多伏以上。在开机瞬间背光二次升压为一百多伏然后就慢慢下降为零。开始以为是灯条不良保护，拆开测量灯条完全正常，在不装屏的情况下试机背光完全正常，以为是插头接触问题，处理了一下，后装好屏复原试机背光还是不亮，然后只要把主板到边板的排线拔掉开机背光就能亮，接上屏线就不亮，在背光亮的情况下只要插上屏线背光立马不亮且背光电压下降为零。这就怪了，这到屏的12V和到主板的5V是由电源另一个变压器提供的，且查逻辑边板没发现啥异常。

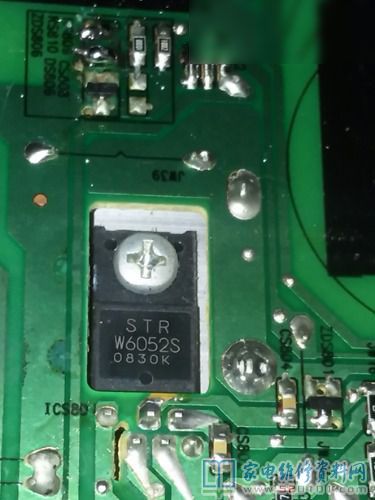

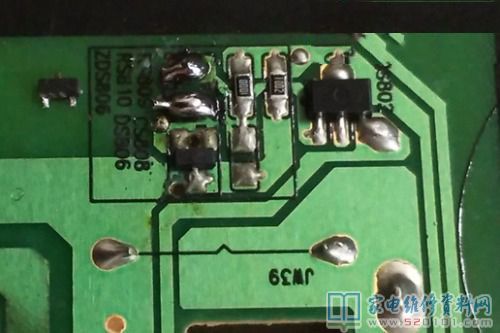

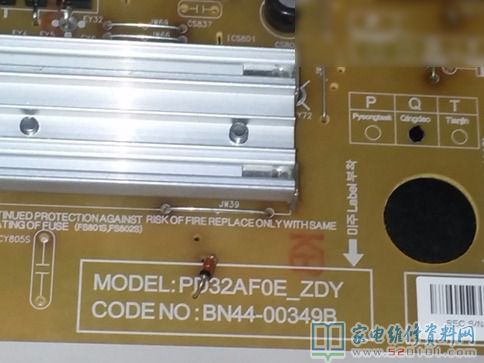

       翻开电源板测量，在不插屏线的状态下开机，测背光电源模块W6052S的供电2脚电压为18.9V，感觉有点偏高，此电压由提供主板的电源变压器提供，顺着这路电压倒查，发现给此路稳压的二板管ZDS806开路，用二极管挡位量正反向为无穷大。找一个15V稳压管装上，再插上屏屏线开机，声像俱全。

       原来此稳压管开路后，W6052S供电电压就升高到了临界点，接上逻辑边板后，12V负载加重了，相对于变压器的另一输出端给W6052S供电的电压会相应升高一点，这点电压正好到了它的保护值，所以就无光了。
