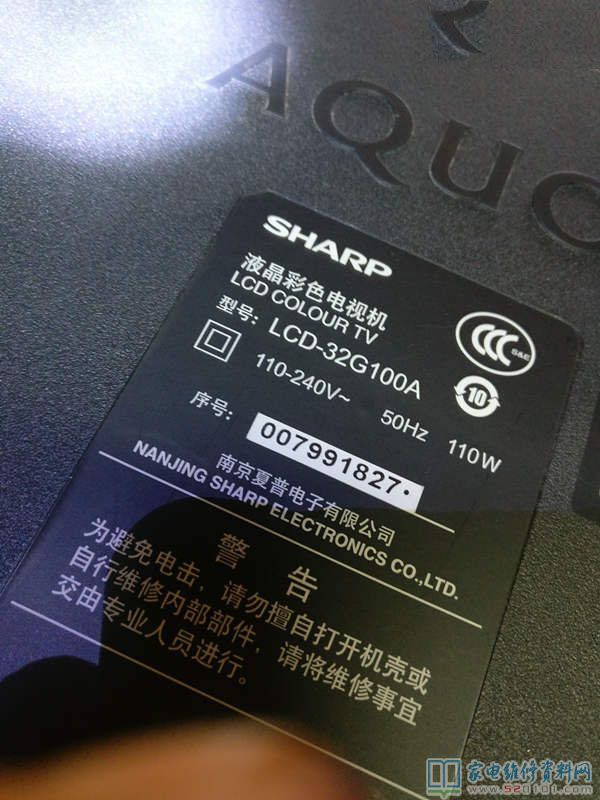

夏普LCD-32G100A液晶电视电源板故障维修

摘要：

一客户送来一台夏普LCD-32G100A液晶来我维修部进行维修，客户说今早开电视就开不来了。帮我看看哪里坏了，钱多就不修了。插电想模电源开关，结果左看看，右瞧瞧，发现这电视没装开关，只有待机按键！按待机键，电视

      一客户送来一台夏普LCD-32G100A液晶来我维修部进行维修，客户说今早开电视就开不来了。帮我看看哪里坏了，钱多就不修了。插电想模电源开关，结果左看看，右瞧瞧，发现这电视没装开关，只有待机按键！按待机键，电视也没反应，指示灯也没亮。估计是电源板烧坏了。

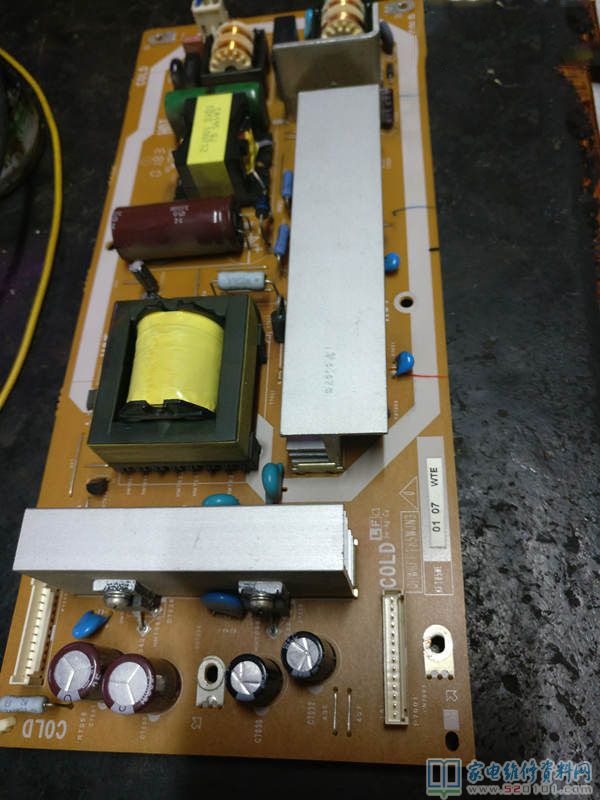

      和客户谈好维修的价格，拆开电视后盖，目测电源板表面，没发现明显的烧坏痕迹。只好用表测量一下电源滤波两端电压320V左右，测输出端电压12V、24V都没有了。又只好拆下电源板固定螺丝，翻看底面，见底面全是贴片元件了；其中有两个贴片IC：IC7002为电源控制块（NCP1230 标号30D16），IC7001为PFC块（NCP1606）。

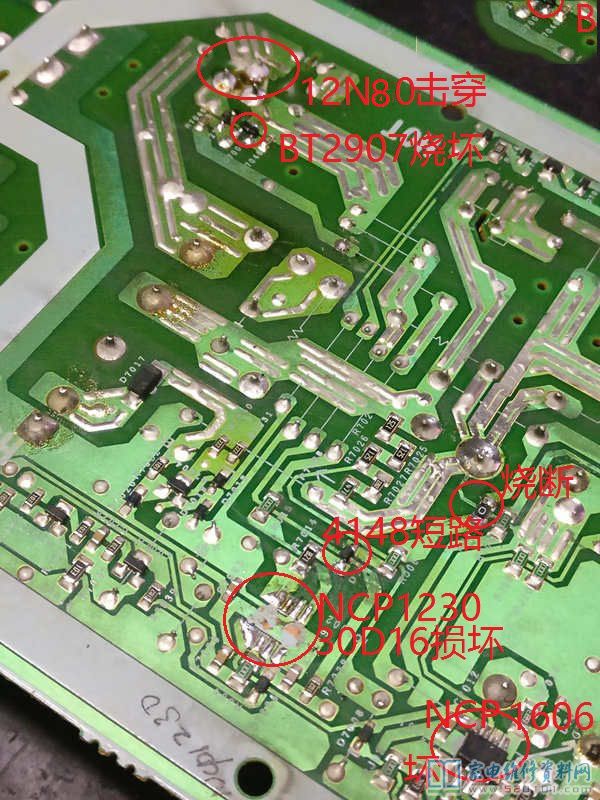

      仔细看，发现有个标注000电阻烧黑了，顺着这条线路走，用表测量一下D7012（4148）二极管，也开路了；测Q7006（10N80）场效管，也击穿了，再测场效管旁边的Q7005（T4403用BT2907代换）也短路了。
       换掉这些元件后，再测一下IC7002（30D16）的第5脚驱动输出脚电路，与地短路！说明此IC也损坏了。换之，上电，还是没法开机。测电源滤波电容两端电压，还是320V左右，说明PFC电路没启动！

       盲测NCP1606外围电路元件，没见有损坏的痕迹。估计此IC7001也损坏了，立即用新的NCP1606代换一下，上电按待机键，突见指示灯亮了，蓝屏也随即出现，上信号线，机器修复。
