索尼42寸组装机图像拖尾有残影的故障维修

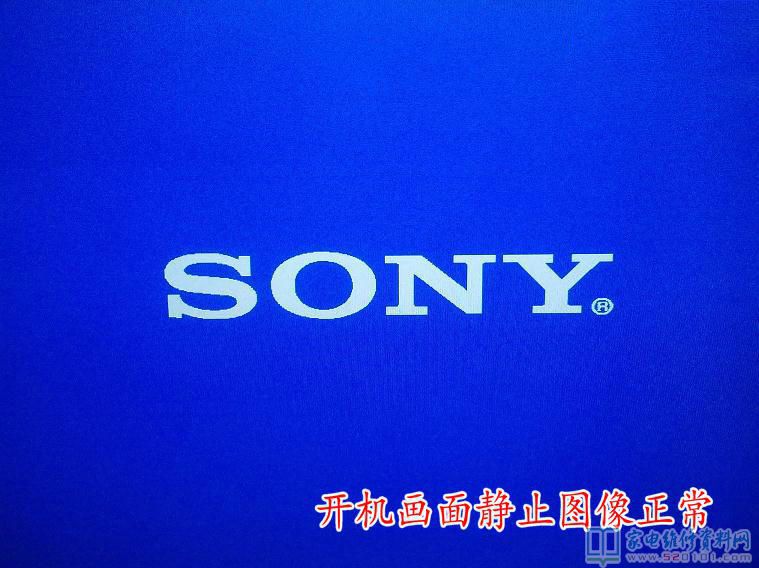

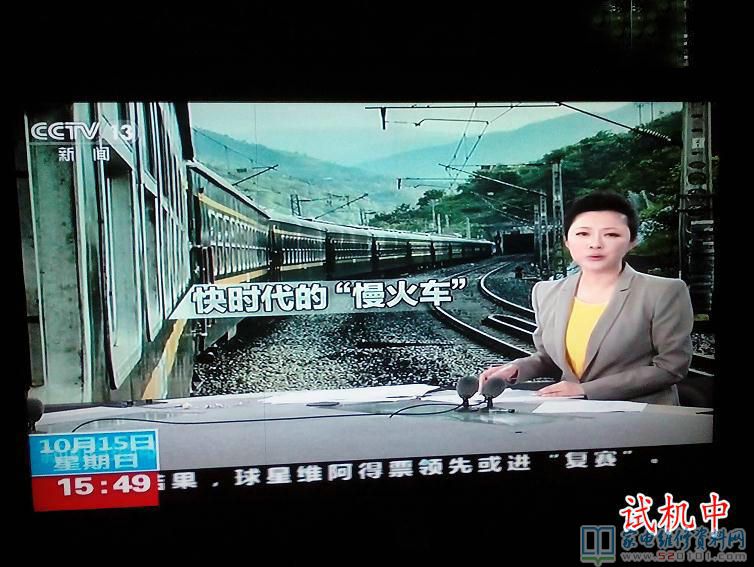

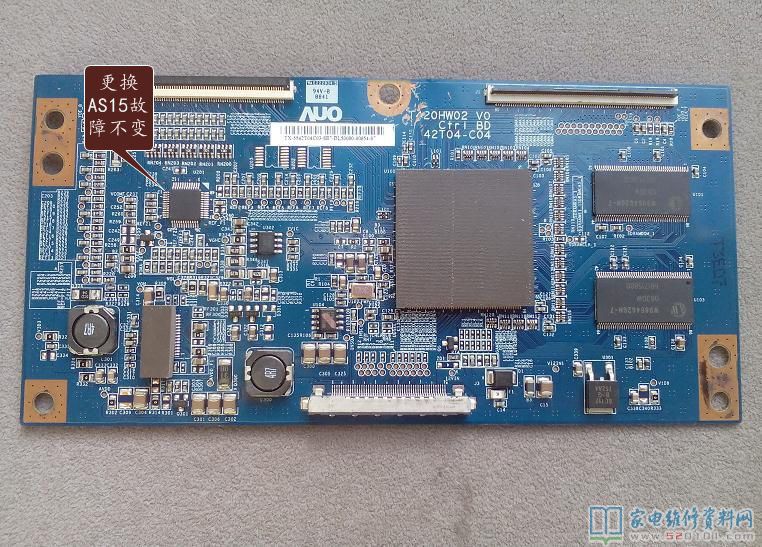

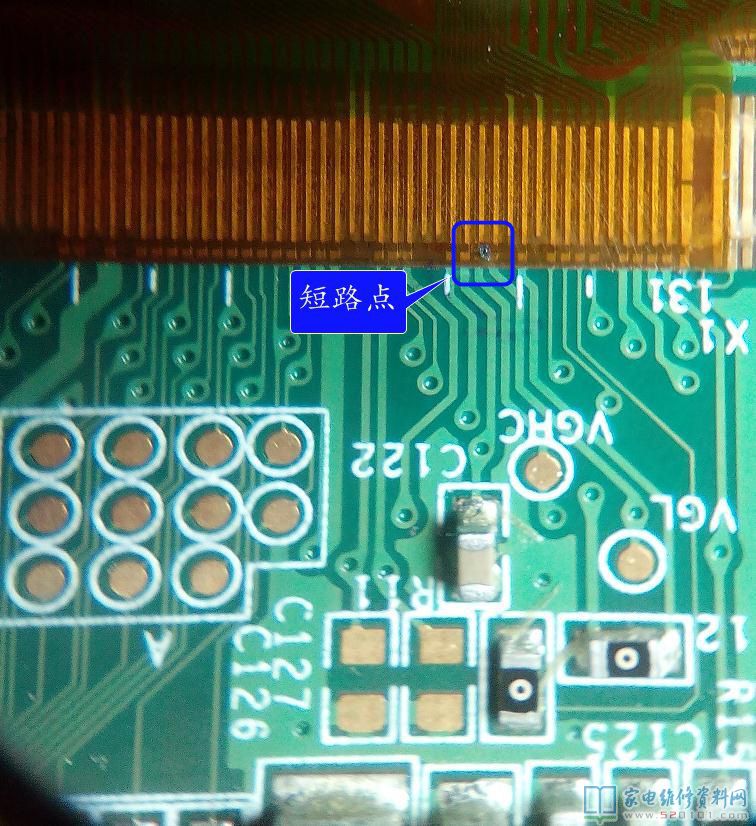

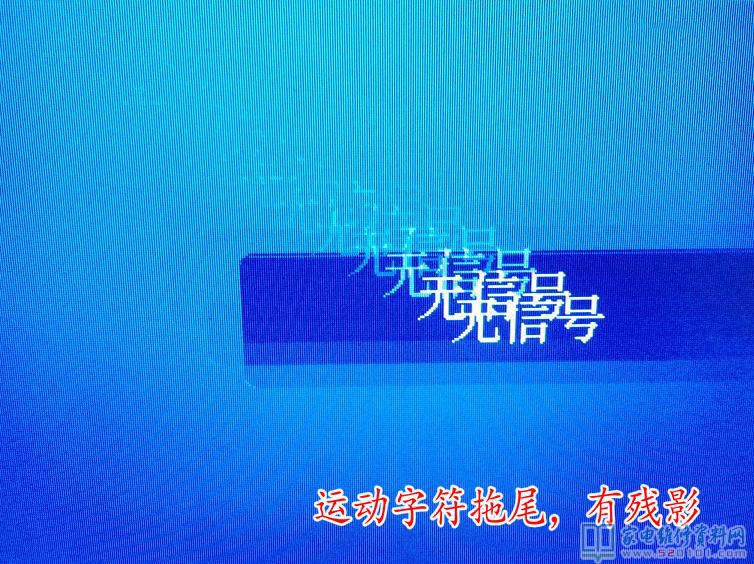

      接修一台索尼组装机，故障表现为静止图像正常，运动图像出现拖尾有残影，测逻辑板VGH,VGL电压正常，更换AS15故障不变。拔掉一侧排线，半屏图像正常。怀疑屏边板和屏有问题。将屏压边条拆下，测边条上的VGH为-0.6V,VGL-5V,边条两侧的电压都一样，怀疑VGH有短路的地方。拔掉一侧排线，半屏图像正常，这一侧的VGH电压上升到正常的25v。起初怀疑边耳朵短路，准备撕耳朵。为慎重起见，先跑跑线路，先把进屏的VGH线路条断开再说。拿出高倍放大镜，从VGH测试点起，一路观察到屏边，忽然发现屏边上有一小黑点，再仔细一看，像是烧灼的黑点，再跑一下线路，黑点处在VGH和VHL之间，原来VGH和VGL击穿短路了。赶紧拿出壁纸刀片，将短路点划开，通电试机图像正常。
