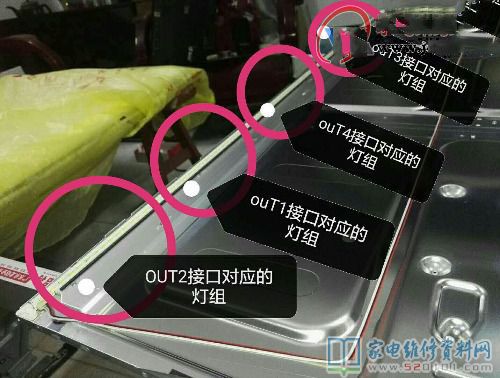

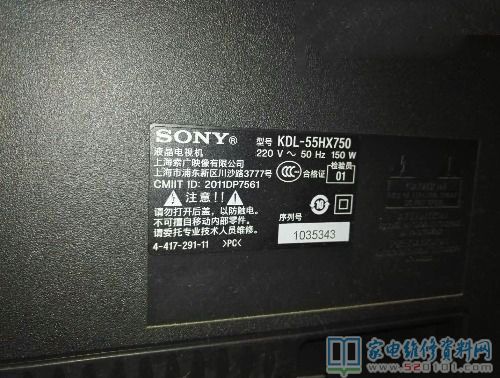

接修一台索尼KDL-55HX750液晶电视，该机在观看期间突然出现黑屏，红灯闪6次，停2秒再闪6次，循环下去，查资料有说电源恒流板或灯条坏，打开后盖，先测C6817电容二端电压为200V，对应连接是ouT1端口的灯条，c6818:183v，对应OUT3，C6823:300Ⅴ对应OUT2，C6824:183v，对应OUT4。C6823两端电压差异太大，怀疑OUT2对应灯条开路，用LED灯测试仪分别四路灯条点灯，其中三条能点亮，OUT2对应的灯条不亮，到此只能拆屏，又于是第一次拆屏没经验，只能小心操作，开屏后再对灯条复测，OUT2灯条开路，ouT3灯条有二只LED灯短路，能点亮。其余二组正常。

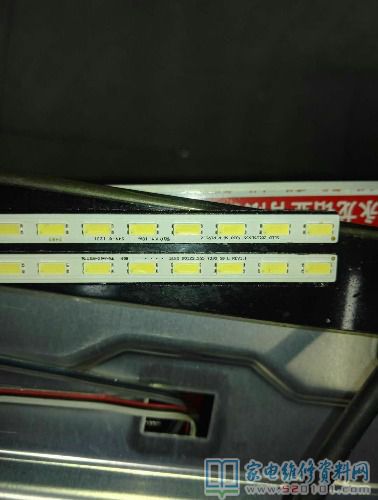

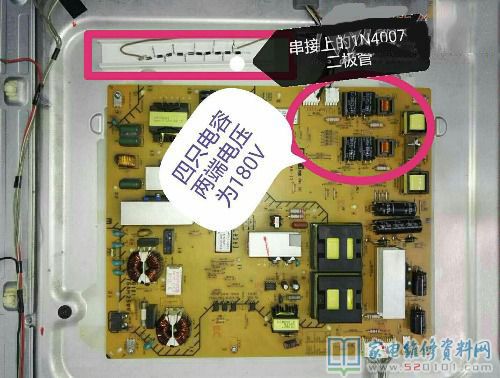

该电视LED灯条安装在电视上方，左右条一条，每条二组，每组29只LED灯珠，压降5V(实测)，灯珠型号:7030灯条型号:SLED2012SLS55 7030 58。装上灯条，接上电路，试机一切正常。再装上液晶屏，一切OK。本来维修到此完成，该机有智能背光调节功能，为了得知没接上光感器是什么故障灯提示，没考虑清楚就拔开光感器电路板，通电，开始还能点亮屏幕，没过多久就出现黑屏保护，红灯又闪6次，再用点灯仪测试，ouT3对应的灯条又烧开路了，真是好事多磨，没办法只能再开屏，经查OUT3对应灯组其中一只烧断开路，为节省成本，再没换灯条，把烧坏的LED灯用细线短接，通电基本正常，再测各灯组电压降，其中短接的那组比其它灯组少了6v，为使恒流电路各路电压平衡，在少6v的那一组串上8只IN4007二极管，到此四路灯组基本平衡，再试c6817、c6818、c6823、c6824两端电压基本都是180V，到此才完成修理。该机已运行一个多月，欠缺的是短接灯组的那个地方有一小暗区，没仔细看是看不出，客户还能接受。

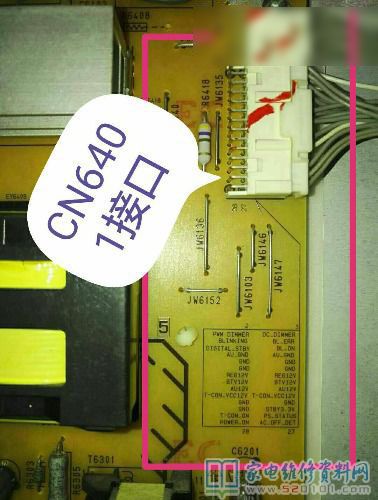

附:CN6401的正常的工作电压，开机电压/待机电压，一:2.194/O，二:0.3/0，三:0.035/3.309，四:3.29/0，五:3.288/0，六:0/0，七:地，八:地，九:空，十:空，十一:地，十二:地，十三:12.53/12.53，十四:12/12，十五:空，十六:空，十七:12.53/12.53，十八:12/12.53，十九:12.45/0，二十:空，二一:空，二二:空，二三:3.345/3.349，二四:地，二五:空，二六:3.29/0，二七:3.227/2.9，二八:3.329/3.3。
