索尼KLV-32BX205液晶电视电源红灯闪烁不开机

摘要：

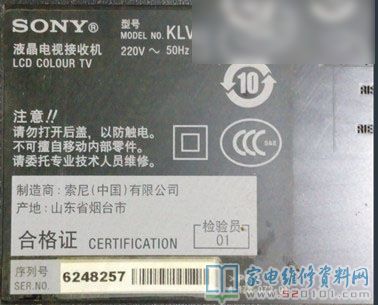

前一段时间接手一台SONY索尼液晶电视，型号：KLV-32BX205，功率120W。机器故障表现是通电后电源指示灯闪烁，不开机. 经过询问客户故障发生时的经过后，客户描述机器发生故障时，有听到机器内有异响，同时

       前一段时间接手一台SONY索尼液晶电视，型号：KLV-32BX205，功率120W。机器故障表现是通电后电源指示灯闪烁，不开机.  经过询问客户故障发生时的经过后，客户描述机器发生故障时，有听到机器内有异响，同时随图像抖动和花屏，刚开始的时候能看，后来在看的过程中，啪的一声，机器关机后，黑屏了，再开机，就看到电源红灯闪烁，电视开不了机。 正常的时候是 绿灯亮，机器工作，遥控待机红灯常亮，面板按键关机，红灯不亮，需要用面板按键开才行，遥控开不了，遥控待机，用遥控可以开机。
       根据客户描述和故障现象，初步判断故障在电源或背光部分，估计内部有电容鼓包或漏电短路的，造成电压滤波不良，引起背光电压不稳定，干扰图像，再就是电源部分有故障，造成电压不稳定，影响电视的正常工作。 电源指示灯红灯闪亮，说明电视处于保护状态，电源和电脑部分是好的，已经有电过去。 不能二次开机，故障很有可能是在背光高压部分短路和背光部分的灯管老化，损坏等原因形成的。

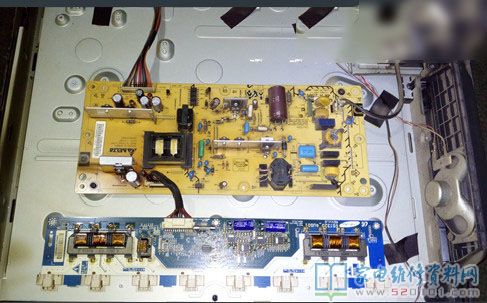

       拆开机器发现电源板部分有明显的高温烧黑的痕迹，而且部分电路有虚焊的，主电源24V部分，高温烧的发黑严重，此时怀疑24V整流二极管击穿短路，经过检查整流二极管并未损坏，而此24主电源正式给背光的高压板供电的，电源板烧成发黑估计高压板也好不了，有严重短路的故障发生，拆掉保护高压板的钢板，发现高压板上面的两个电容已经展开变形，看来故障发生在高压电路上面，拆下高压板，仔细检查发现125V、6.3A的贴片保险管已烧断，其它的管子经过测量后未见损坏，根据电短路直走近道，前级短路后，后级就会被截断电源，只会烧坏发生严重短路的部件。
于是断开高压板后，单独测量电源板的电压，经过多次试验发现，只要电源指示灯红灯闪烁，主电源12V和24V就为0V，副电源5V正常输出，主板的3.3V到高压板的3.3V均正常。 反复测试机器通电5秒内电源指示灯绿灯亮，此时测量主电源12V和24V有输出，5V一直有，5秒之后，红灯开始闪烁，主电源停止工作，副电源正常工作，同时红灯闪6下灭一下，再接着闪6下灭一下，如此循环不止。    看来此机器是保护了，故障原因就是高压板的滤波电容漏电和击穿造成主电源24V过流，负载过重，最后烧断125V，6.3A贴片保险，电源板也因短路问题，高温烧的发黑，当高压板烧坏后，主板检查不到高压板反馈的信号，而给电源板发送保护指令，电源保护，机器无法开机，电源指示灯闪烁。

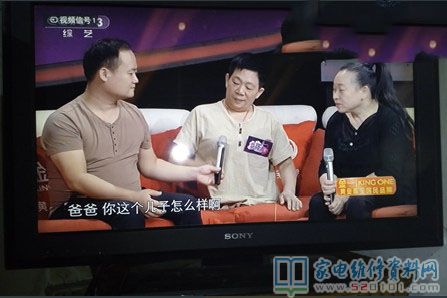

      于是将损坏的滤波电容35V470UF和35V680UF，用35V1000UF代换后，修复烧的的保险位置，同时将24V滤波电容35V1000UF用35V1000UF代换（防止再次的漏电击坏），高压板换好新件后，组装好机器试机， 机器正常启动，电源和图像全部恢复正常状态，断电后，将电源板整体的补焊一遍，排除虚焊和加强稳定性。 装机后试机正常，机器修复。

       此机器由于用户使用习惯的原因， 长时间的不关机，遥控关机和长期的通电待机，高压板紧贴着屏幕的钢板，机器工作时，灯管发热量大，屏幕高热，高压板温度高，电解电容长期高温烘烤，性能不良后最终造成漏电和短路击穿烧断高压板的保险，电源板主电源24V过流，高温烧黑电路板。
