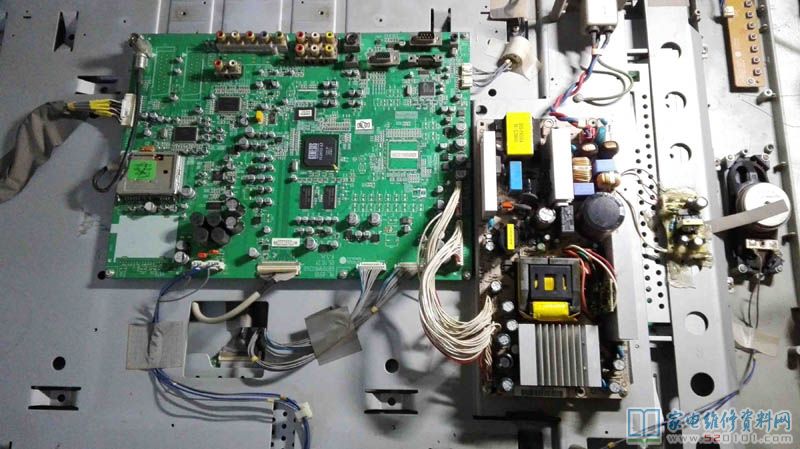

最近在闲鱼上收了一台坏的LG RT-37LZ55液晶电视，准备修好带回老家用，老家的21寸CRT电视也十来年了。电视当时买的时候花了1万元，电视电源修过一次又烧了，就不修了。回家拆开LG液晶电视后盖一看，右边有一块电源模块。

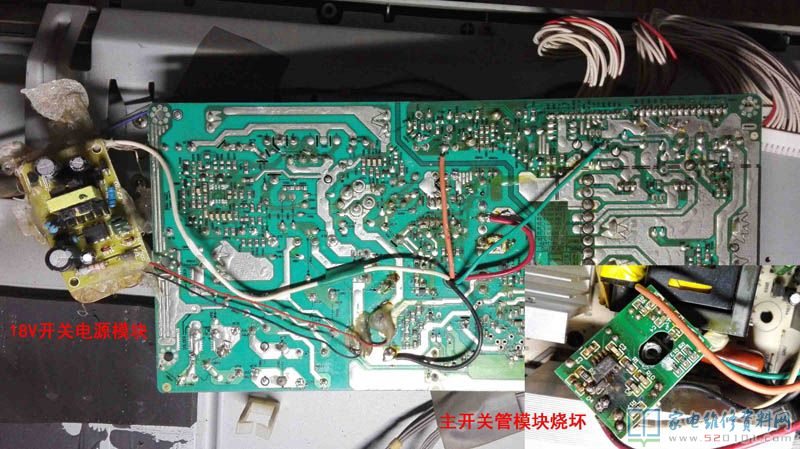

接着拆开后面的屏蔽铁壳，看到主板和电源板，测电源板保险丝已烧掉，这个电源板用了两块模块改造的，如下图所示。
都烧成这样了，看样子模块还是不耐用啊，而且原电路的PFC电路没发挥作用。另外也显得非常乱，看着就不舒服，所以我决定重新修复原电路。
原电路的电源管理模块已被拆除，经查应该是STRT2268，有21个脚。

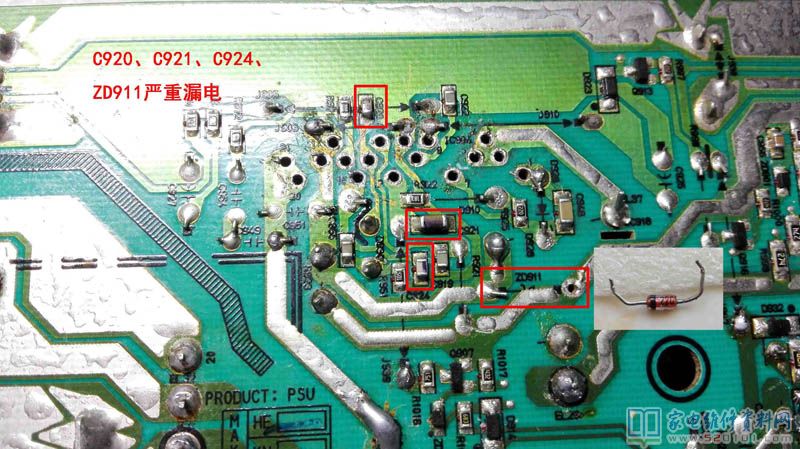

既然原维修员把这个电源管理模块换掉，肯定是烧坏不能用了，而这个模块烧掉是有原因的，于是检查电源板背面模块周边原件，发现三个贴片电容和一个稳压二极管漏电。于是找同型号（大小和颜色一致）的贴片电容和稳压二极管（IN5226）换上去。

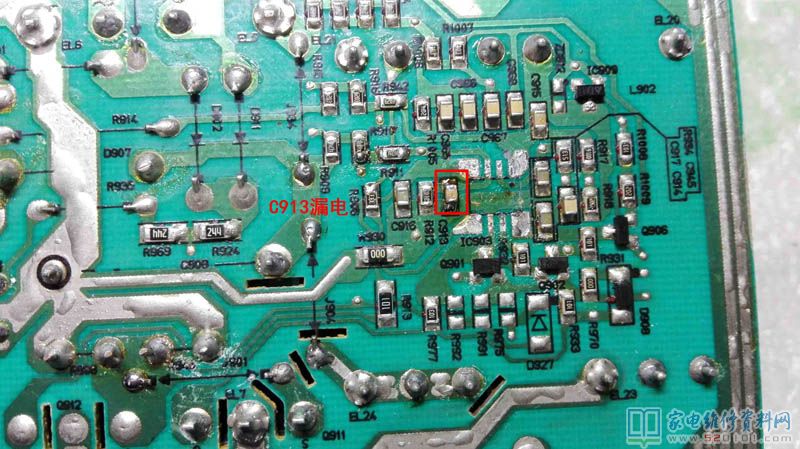

另外，PFC管理芯片也被拆掉，想知道是什么型号的，但是网上找不到图纸。又查了好久才查到其具体型号是5501A，附近也有一个贴片电容漏电。
于是购买安装电源管理模块STRT2268，更换时把散热片先拆下来，装好模块再一起焊接上去，不然那两个固定螺丝不好拧。
接着把PFC管理芯片5501A焊接上去。
又检查一遍确保电路无短路，便准备通电开始测试。5VST原来就是有的，用的是A6159芯片。我想先把电源板强制开机试一下是否正常，于是找一个1K电阻短接5VST和ON/OFF引脚，但是主电源仍无电压输出，大电容也无300V，更别说380V了。
强制开机都不行，那芯片肯定也无法控制开机了。因为通电前也检查过无短路情况，所以可能是继电器相关电路出问题了。这个电源板主回路是通过继电器的闭合来形成回路的，经检查强制开机时继电器控制端无电压。进一步检查是继电器控制端的反接二极管（D925）击穿造成的，二极管击穿导致继电器的控制电压直接接地从而造成无控制电压。
于是找型号一致的T4贴片二极管换上去，再次测试，各路电压输出正常。这个二极管以并联的方式接到继电器线圈两端，并与其形成回路，使其产生的高电动势在回路以续电流方式消耗，从而起到保护电路中的元件不被损坏的作用。
原来只知道强制开机，却不知道其具体原理，所以我把强制开机这部分电路手绘出来说一下开机过程：辅助变压器产生的18V电压经D906一路加到Q903(PNP三极管）的E极，另一路经电阻R926加到三极管的B极，由于B极和E极电压相等，所以Q903不能导通。而我们在短接5VST和ON/OFF针脚后，ON/OFF针脚电压升高，经电阻R948加到Q909（NPN三极管）的B极，EC导通，此时5VST经电阻R947至光耦PC903的1、2脚，再经Q909接地形成回路，光耦1、2脚的发光二极管点亮，从而使3、4脚导通；而3、4脚导通接地拉低了Q903的B极电压，Q903导通，18V经Q903、D932和R929送至继电器RL901线圈接地形成回路，继电器闭合，主回路导通，电源板产生各路电压。

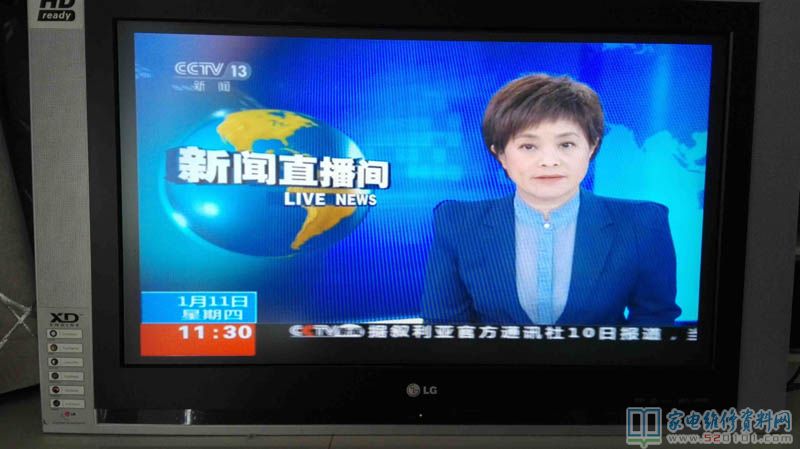

修复好后上机测试，一切正常。
