液晶电视采用三星液晶屏的检修经验

摘要：

在日常维修到液晶电视配三星屏的市售，若出现液晶屏不良的可以用以下方法判断是哪一部出了问题，三星屏很多不良是无像，因为三星屏自带保护电路，各分支电路出现异常就保护无像，还有一部分就是竖带、满屏横线、进入自检模式等

       在日常维修到液晶电视配三星屏的市售，若出现液晶屏不良的可以用以下方法判断是哪一部出了问题，三星屏很多不良是无像，因为三星屏自带保护电路，各分支电路出现异常就保护无像，还有一部分就是竖带、满屏横线、进入自检模式等。
1、竖带测量mini-LVDS信号，一般情况可以测出现短路异常等，或都更换竖带对应的COF压屏；
2、满屏横线测量CKV信号看是否开路，或都更换逻辑板，排查COF与边板有没有开路等现象；
3、进入屏自检模式测量LVDS信号输出是否有异常，LVDS线、主板、逻辑板，测量到异常可以一步步排查哪一块板出问题；
      主要是无像的判断：
在排除其它板没有问题后，就只有逻辑板和液晶屏时。
第一步测量逻辑板上保险丝是否烧了，如没有，再测量3.3V/1.8V是否正常，一般三星屏无像分为两种，一种是只有12V其它电压都没有，另一种是只有12V/3.3V/1.8V其它的电压没有。
       第一种只有12V的，先测量一下3.3V/1.8V有没有短路，再测AVDD/HAVDD/VSS7.6/VONE/VOFFE11有没有短路，这种是供电部分短路了才没有电压保护引起，这个短路有可能是电源IC问题或者板上的滤波电容坏；
       第二种只有12V/3.3V/1.8V其它的电压没有，也是保护了比较多，还有一种是电源IC RT6929/6930不良，这个是有方法判断的。
1、有示波器可以测量AVDD，再交流开关机看是否电压升起后又保护了，如果是这样那就是保护了。如果是保护了可以测量CKV1-8路信号有没有短路或都电阻变小，如有这个可以先换一下电源IC，如还短路那就是液晶屏里面短路了，也就不用修了修不好的，屏直接报废。
2、如果电压一直不动那就是电源IC或者主IC坏，可以测量主IC出来的DC-DC EN输出是否有电压3.3V基本是这个电压，如果电压异常可以判断是主IC异常。

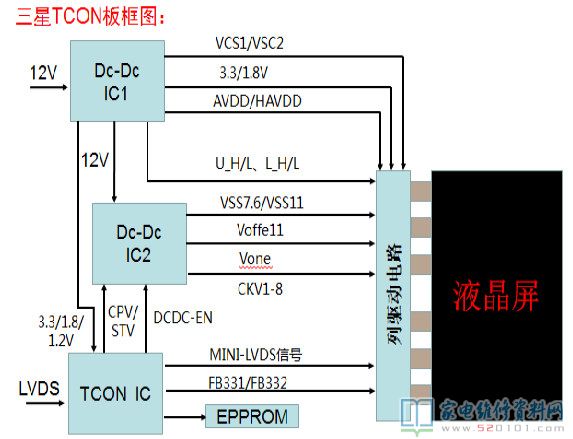

       下图是本人自己手绘三星屏大概原理，有错的地方请指证。
