三星BN44-00341A电源板关键故障点维修图解

2019-10-01 04:25:24  阅读 214 次 评论 0 条
摘要：

三星LA46C530F1R液晶电源板BN44-00341A 检查主板输出控制电源板：PS-ON/0V(低电平开机正常)，PFC:390V电压正常，启动屏高压:BLU-ON(高电平开机正常)，下图为此电源板

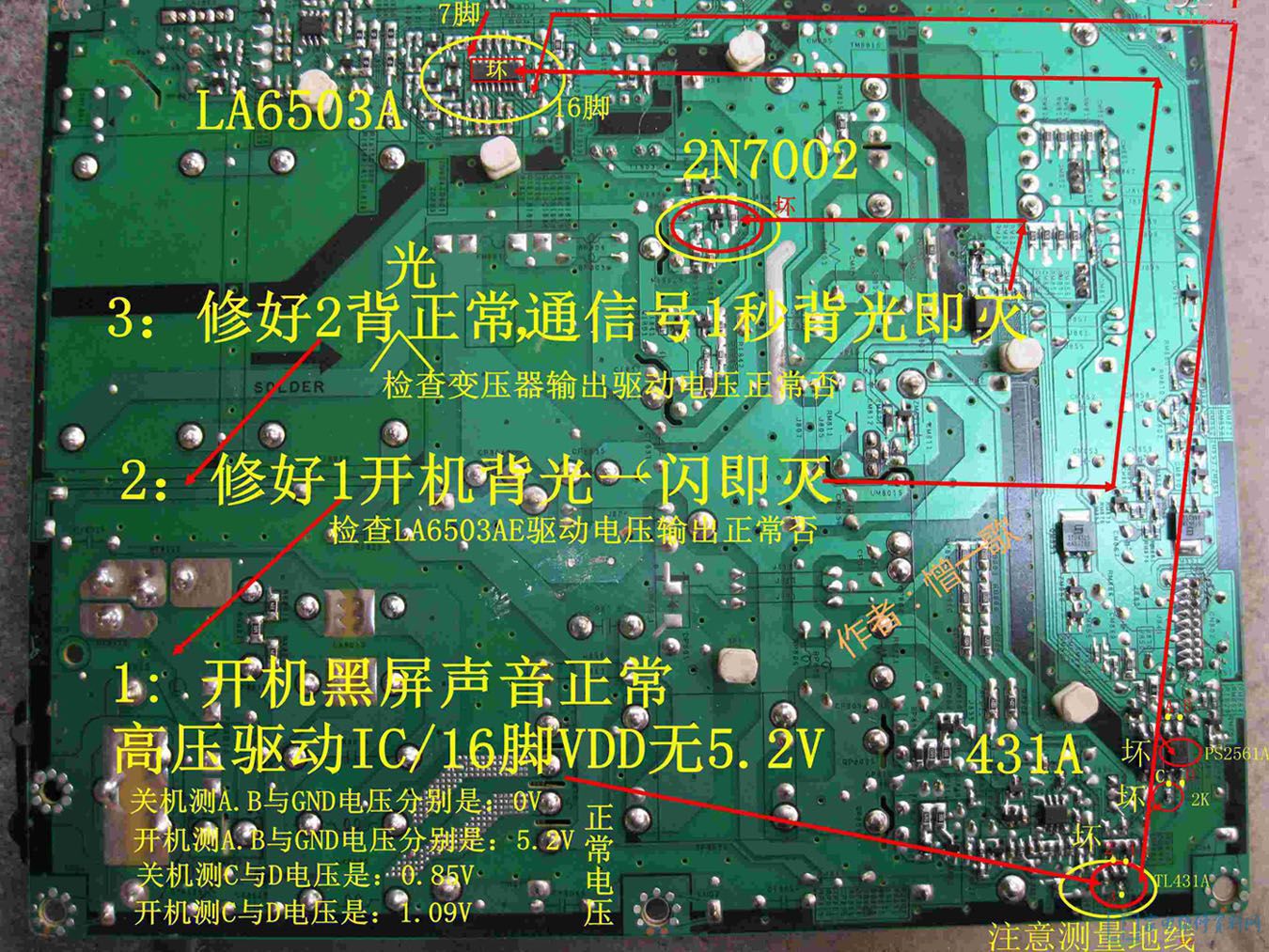

       三星LA46C530F1R液晶电源板BN44-00341A 检查主板输出控制电源板：PS-ON/0V(低电平开机正常)，PFC:390V电压正常，启动屏高压:BLU-ON(高电平开机正常)，下图为此电源板各个故障点图解标注。

三星BN44-00341A电源板关键故障点维修图解 第1张

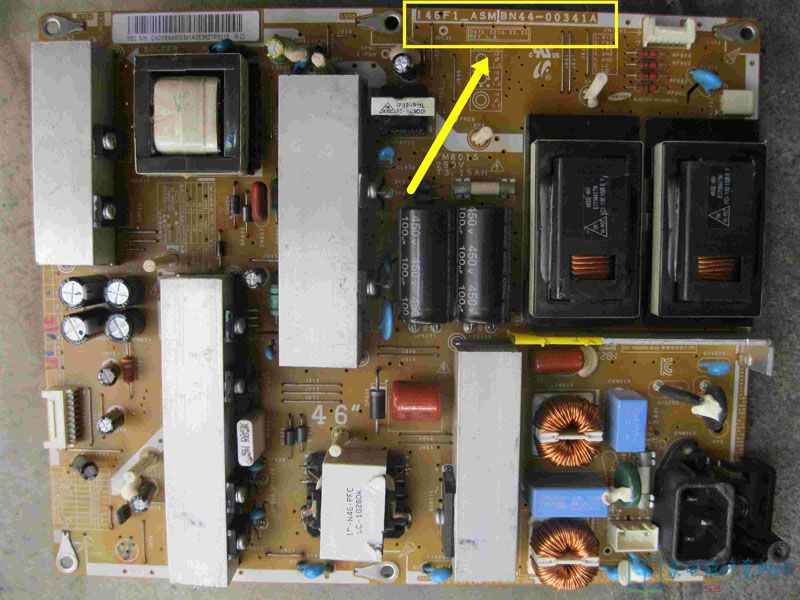

三星BN44-00341B液晶电源板正面图

三星BN44-00341A电源板关键故障点维修图解 第2张
