三星UA75F6400AJ液晶电视开机三无故障维修

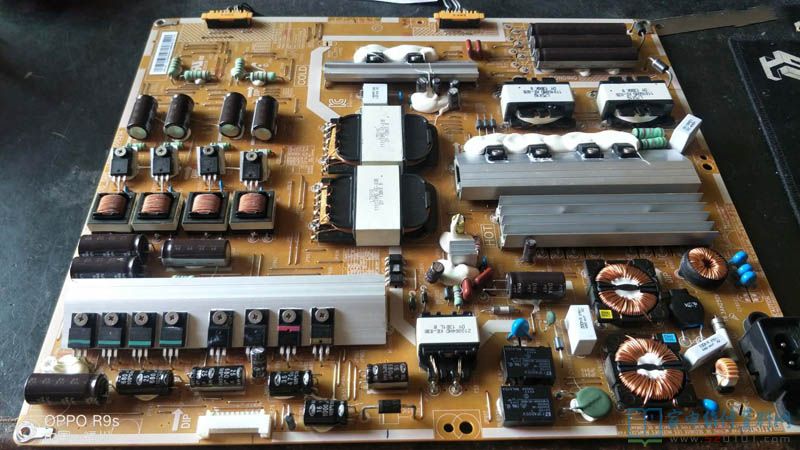

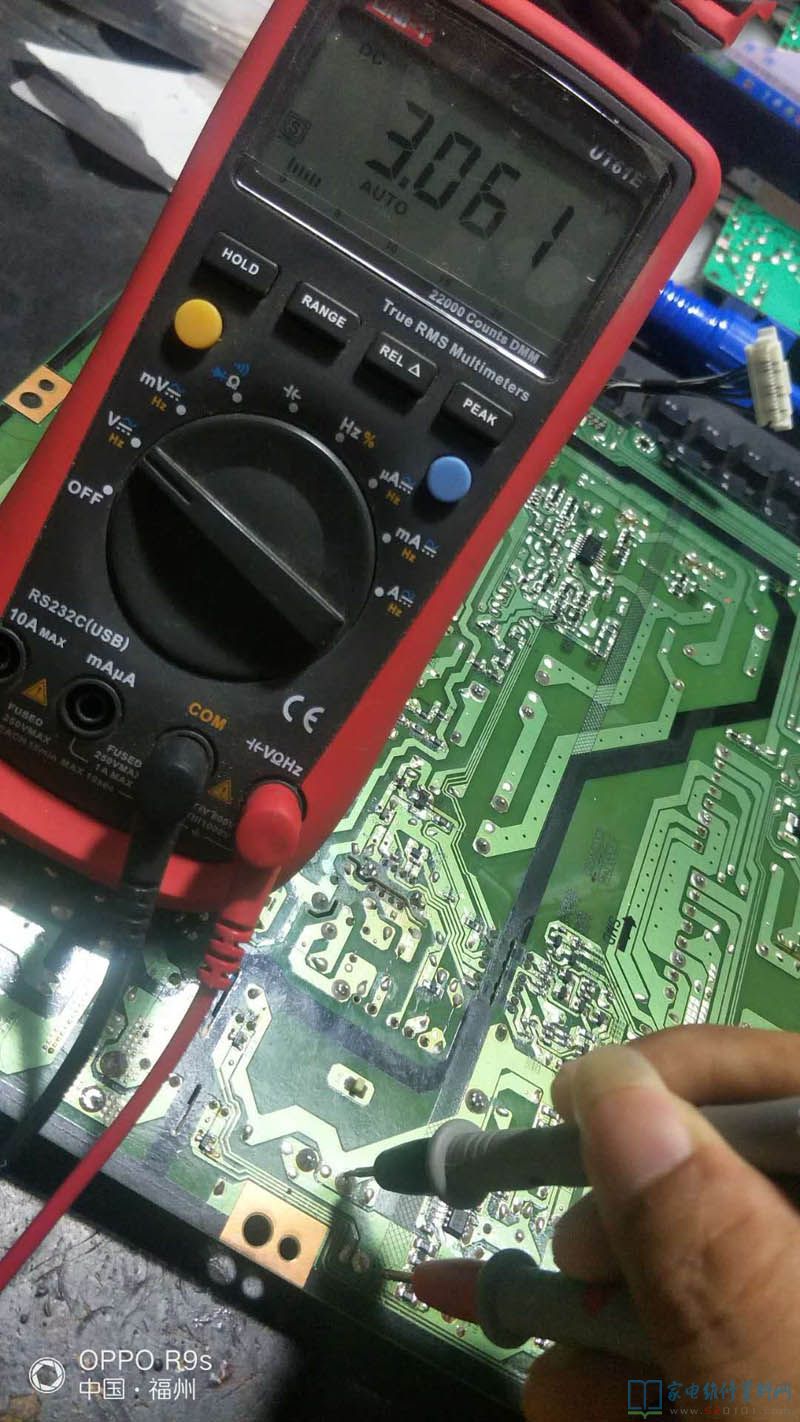

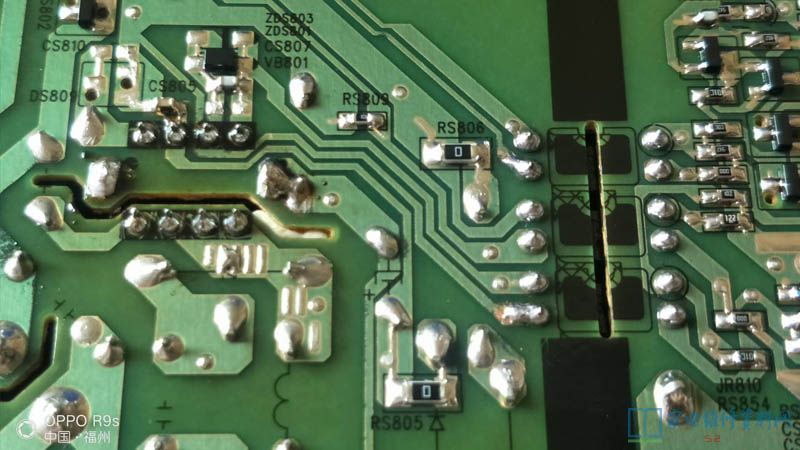

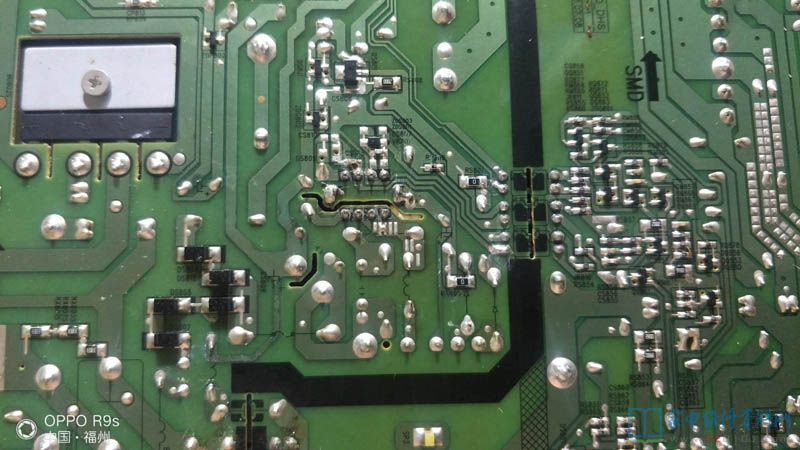

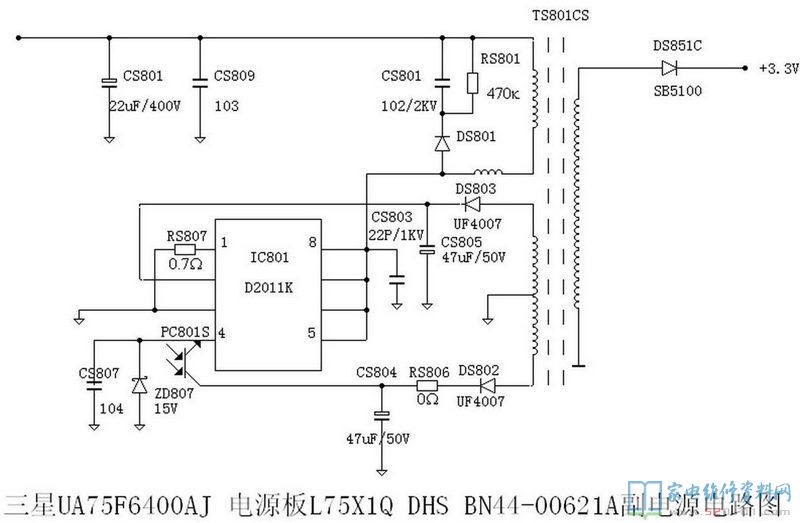

        近日接修一台三星UA75F6400AJ液晶电视，故障现象为三无，拆开机器，思路从副电源电路入手，查的电源保险丝没坏，再顺着电路找到副电源部位，用的集成块是D2011K，用数字表查的副电源滤波电容CS801两端有320V电压，测的输出端电压为0V，再测的给IC801第5-8脚也是320V，再测的IC801第2脚有5V左右断续供电电压，测的光耦器第4脚（IC801第4脚）无电压，测的DS802正极有8V左右的电压，测的光耦第3脚也没电压，纳闷，没理由说DS802有电压输出，到了光耦器第3脚就没电压。怕电路查找有误，就细心的再次顺藤摸瓜，用表笔测再DS802通往光耦器的线路上逐一测过来，都有电压，侧到光耦器第3脚没电压，就用放大镜查看了下光耦器有没有虚焊脱焊，发现第3脚完全与线路脱离了（线路皮断裂在脚的焊锡边缘，没注意是找不到的），断电，待副电源的电放完，就用锉刀小心在光耦器第3脚边缘的线路皮上刮出一点可以补焊的位置，然后上锡弄好后再次通电检测，输出端有5V电压输出（实际电压是3V），不小心动了下电源板，突然发现输出端电压从5V下降到了3V，吓了我一跳，要是没去注意还以为副电源输出是5V的，接着再次查找几个光耦器（3个光耦器并列在一块），发现跟副电源不相干的PCM801S光耦器第3脚也断裂了用锉刀弄好后补焊，这回测的输出端为3V，再测的副电源供电电压恢复到390V，测的DS820，DS803正极正常电压分别为18V和13.5V，再用手敲动电源板，副电源电压都不变，正常了。现因三星副电源电路缺少图纸，我自己画了张图纸供各位家维人参考借鉴。
