夏普LCD-40G100A液晶电视背光亮但是黑屏故障维修

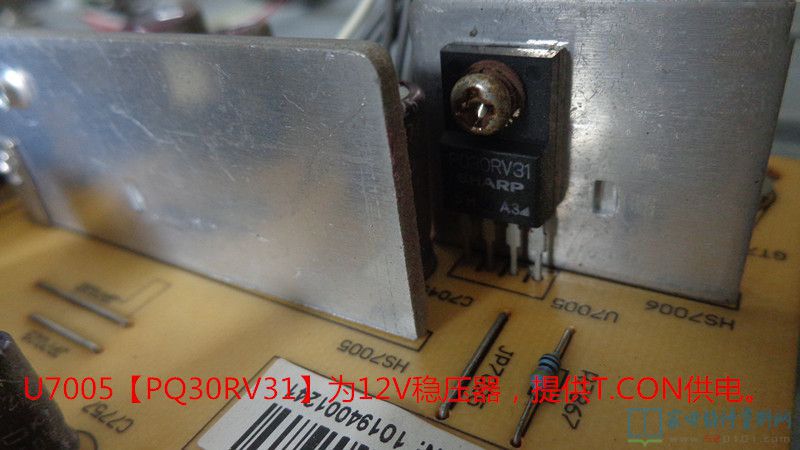

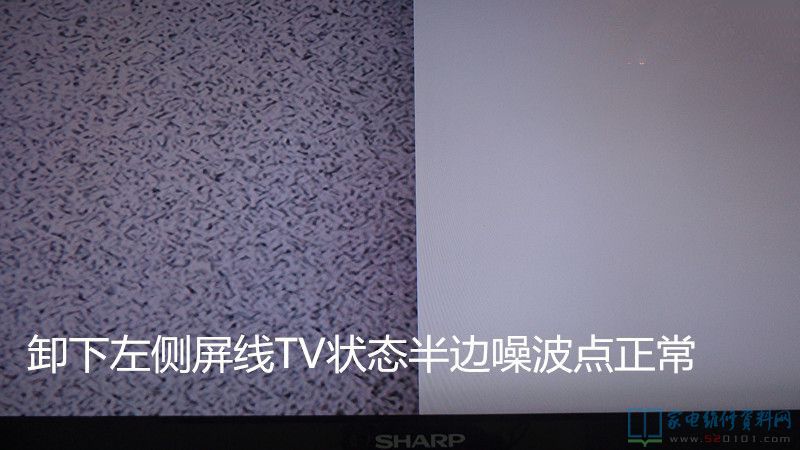

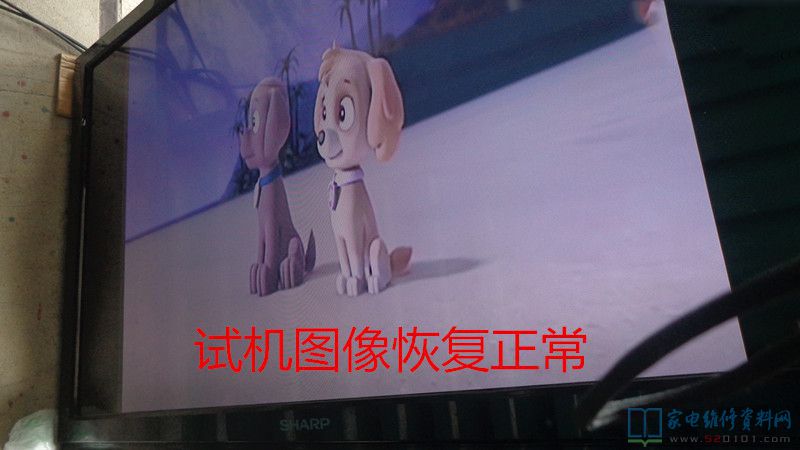

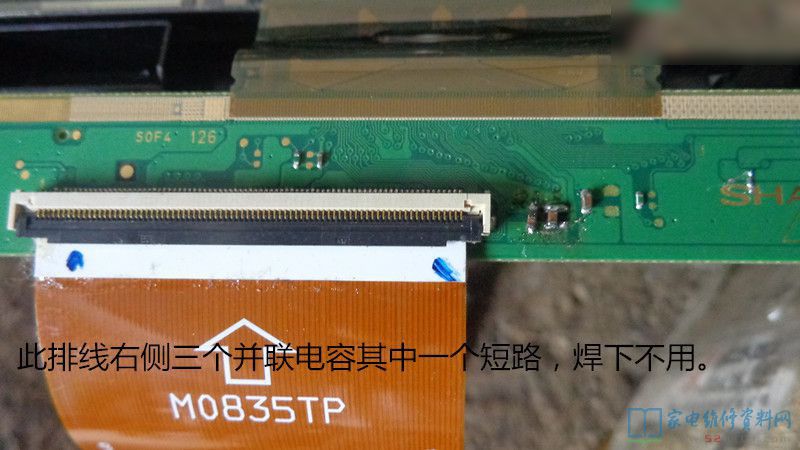

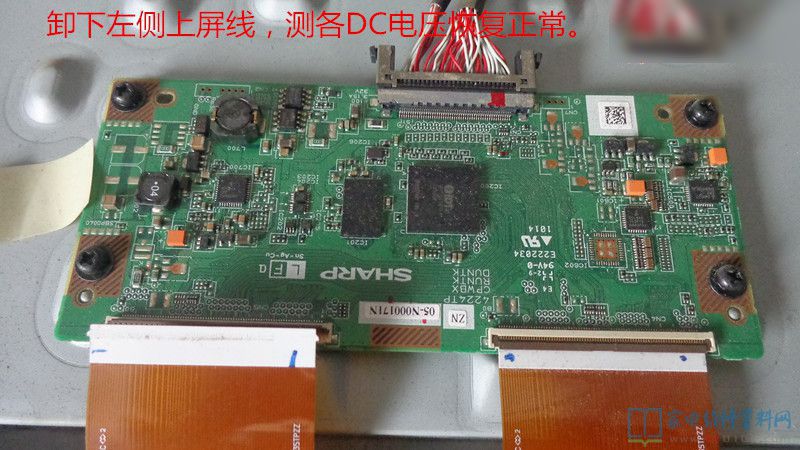

       接修一台夏普LCD-40G100A开机有声，故障是背光亮但黑屏，初步判断是逻辑板及供电或者边板或屏体的问题。拆开机器，测逻辑板12V仅不到4V，顺藤摸瓜发现该12V由电源板上的U7005（PQ30RV31）提供，怀疑U7005带载能力下降，拔下逻辑板排线，12V恢复，接一个12V灯泡，电压稳定，说明U7005正常，转测各DC滤波电容在线电阻，发现有一组短路。为区分是逻辑板还是边板及屏体，分别卸下两条上屏排线，发现卸下左侧排线后，逻辑板各DC电压恢复，因为机子处于TV状态，半边噪波点正常。由此判定故障在边板或屏体。拆下边框，测故障边板上各电容在线阻值，发现排插右侧三个并联电容阻值接近0欧，逐一焊下检查，其中一个短路，直接去掉坏的，焊回两个好的，试机一切正常。
