夏普LCD-37AF3液晶电视开机灰屏故障维修

2019-06-29 20:05:48  阅读 276 次 评论 0 条
摘要:

接修一台夏普LCD-37AF3开机后灰屏无显示,此机主板与逻辑2合1,无法按照平时用测试仪来检测是主板问题还是逻辑与屏的问题。只好一步一步来了。能开机背光亮,说明CPU电路故障的可能性不大,应该是逻辑部分

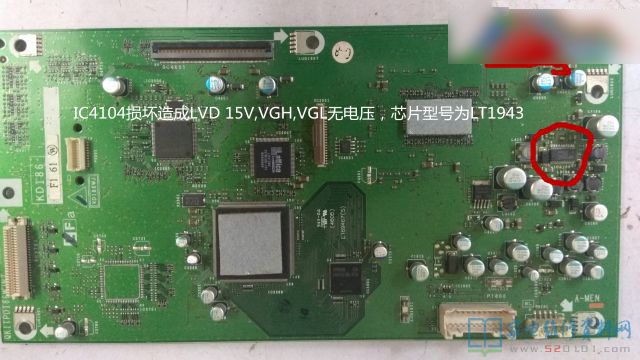

       接修一台夏普LCD-37AF3开机后灰屏无显示,此机主板与逻辑2合1,无法按照平时用测试仪来检测是主板问题还是逻辑与屏的问题。只好一步一步来了。能开机背光亮,说明CPU电路故障的可能性不大,应该是逻辑部分有问题。由于没有图纸资料,而且电路板上的接口插座也没有标注各脚功能,就先笨办法测量各个电解电容的电压,全部测完,发现有2个电解电容无电压,此电压通往液晶屏,由IC4104输出,查资料得知这个DC-DC转换芯片LT1943可为液晶屏提供LVD\VGH\VGL电压。如果不正常,灰屏是肯定的,购买芯片换上,开机一切正常。

夏普LCD-37AF3液晶电视开机灰屏故障维修 第1张
