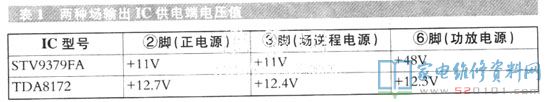

本文笔者接修一台飞利浦29PT4423-93R彩电，故障表现为不能开机，红灯亮，按遥控器待机键，有高压声，但黑屏且无伴音。经检查，发现+50V供电保险电阻烧断，场输出块7401(STV9379FA)损坏。STV9379FA是一块内部无逆程电压发生器(STV9379内置有逆程电压发生器)的场输出IC。由于笔者手头无此IC，决定用其他场输出块代换。TDA8172是飞利浦29英寸彩电常用的场块，其外形、工作参数与STV9379FA相差无几，于是决定用TDA8172试一试。经查阅飞利浦彩电图纸对比发现，两种集成块除⑥脚供电电压不～样以外，其他差别较小，如下表1所示。

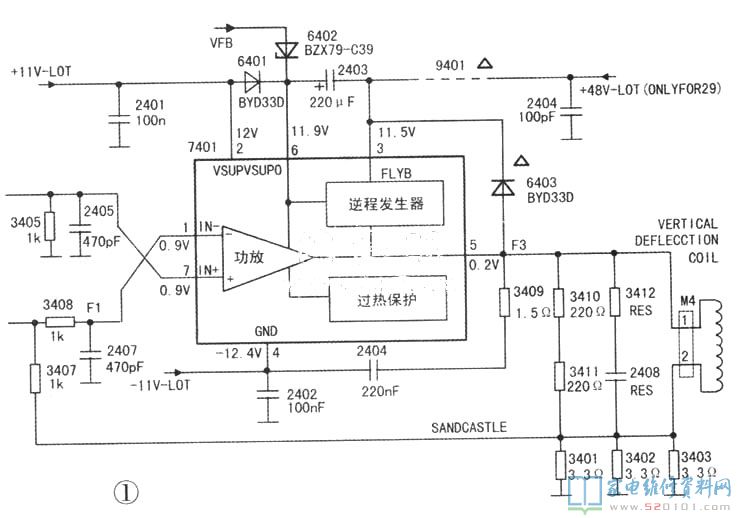

电路改动如上图1所示，标有“△”为改动地方。首先拆除跳线9401，取消⑥脚+48V供电．其次增加电解电容2403(220uF／25V)，引进+11v给⑥脚供电，最后拆除二极管6403，经过上述简单的改动后，试机三天机器工作一切正常。
另外，通过实践证明，STV8172、TDA8177也能代用STV9379FA。
