一、内部结构图
我们先对各组件作了解：
一、电源板
电源板单独维修方法：将PS-ON与地短接；将VS-ON与D5.3V短接。各路输出 电压都有标注。VS，VA在标牌上，其他电压插座上有标。单独测试电源板，看各路电压输出 是否正常。如不正常修电源板，如正常则检查其他部位。

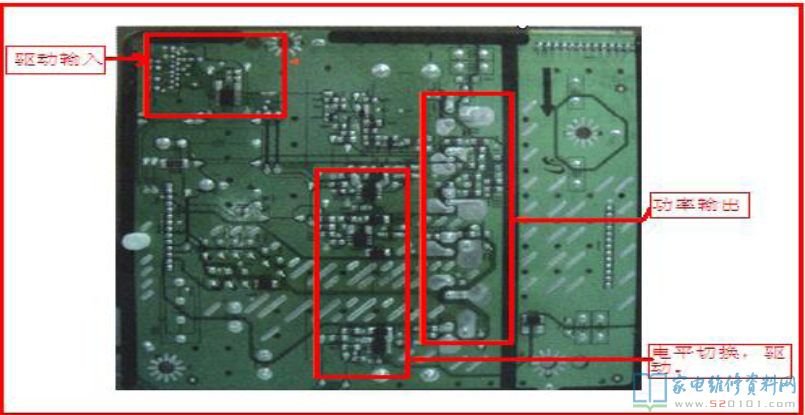

二、扫描板
测量VS、VSC、VE、15V等驱动板供电是否正常，注意保险和插座线接触不良，15V没有即黑屏，同时悬浮地和冷地之间应有100V左右稳定的电压差，VSC低则驱动板不正常
关键点电压。
CN503与逻辑板连线。24，25脚为5V， CN5004 Y板到X板，1，2脚为VS 207V，4脚为VE 101V 。12脚 15V，13脚5V。 CN5400缓冲板插座，12脚为 16。3V接Y板地浮地。

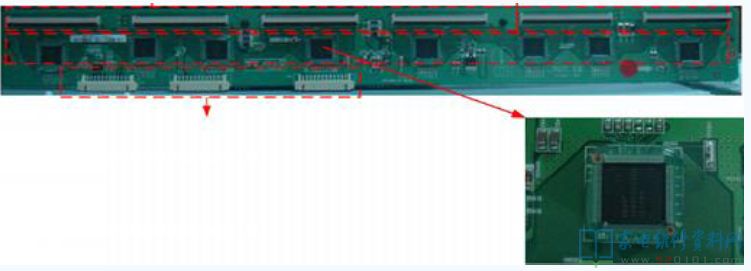

三、缓冲板
(1)开机黑屏时，可用手触摸缓冲IC温度是否均匀，观察缓冲IC有没有烧裂。测量缓冲IC的输出测试点，正常为91.7V(对悬浮地测量，不同屏一般测量在80V左右)，缓冲板供电156V(对悬浮地测量，不同屏不一样，120V左右较多)缓冲板输出插座接触不良将引起水平方向横线或横带.缓冲IC不良会引起横线或横带以及黑屏等。
扫描缓冲板和维持驱动板输出电压都低，且没有明显短路，一般是扫描驱动板和缓冲板故障，同时清理逻辑板一扫描驱动板一维持驱动板连接线。缓冲板的测量很重要。测量缓冲板电压主要测输出和供电等；其次测量对地阻值是否短路，将FPC线的黑色卡子向上撬开露出引脚，用数字万用表二极管挡测量，黑表笔接悬浮地，红表笔依次划过引脚，阻值一般会超过二极管量程，缓冲板上插座所有引脚对地阻值必须一致（一般不会所有IC引脚一起短路），对比测量，若有异常（短路等）则是相对应IC有故障。若lC有烧坏的，则要检查扫描驱动板：测MOS管、二极管等判定好坏。即是说缓冲板坏会引起驱动板坏，驱动板坏也要检查缓冲板，否则会引起再次损坏，维修时要重视。
(2)若测量扫描缓冲板和维持驱动板输出电压都低，则黑屏主要是扫描驱动板或缓冲板引起，若通过电阻法准确测量缓冲板没有问题，则换扫描驱动板。
四、维持板
测量维持驱动板输出电压是否有85V(三星屏一般为80V左右)，15V有没有短路。
维修时主要测量VS，VE，VG，VSC，5V，15V，缓冲板供电及输出，维持板供电5V，15V。
五、地址板
地址板COF排线接触不良会出现对应部位竖线或竖带且不稳定，时好时坏。如COF损坏短路，对应部位出现竖线或竖带,且固定不变。这时应检查排线，损坏可更换。如短路将VA电压拉低也会黑屏。
六、逻辑板
逻辑板主查供电，输入的5V，DC-DC输出的3。3V，1。2V。另外VS-ON是检查的关键点，测这一点电压是不是2。8V-3。5V的高电位，可以判断逻辑板是否正常工作。
下面分析一下三星屏黑屏故障的组件判断方法。
1、测Y板输出驱动电压对地电阻是否短路，请注意接Y板地。如有短路，拆下缓冲板，逐个测缓冲IC的对地电阻，看有没有蜂鸣声，如有，则对应IC有短路，更换。
2、自检，自检时要将主板上所有线拔掉，用以区分是否主板故障。
3、观察逻辑板的指示灯是否闪亮，根据经验，只要指示灯闪，基本可排除逻辑板故障，同时也可测逻辑板供电来确认。
4、查Y板上大功率器件是否有短路，保险是否有开路，以及用于限流的小阻值电阻是否开路或阻值变大。
5、断开X板与屏的FPC，看屏是否有微弱的光出现。如有则X板有问题。
6、地址板的供电VA电压，查VA保险是否断，测COF的VA供电是否有短路。见下图。

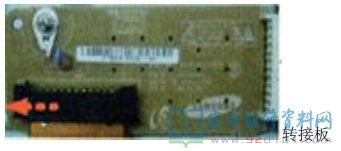

7、重点对Y板检查，Y板的几个关键检测点。
A，Y板上的几个低电压，15V，5V，注意有的电压是悬浮的，测时要接三端的地。见下图。

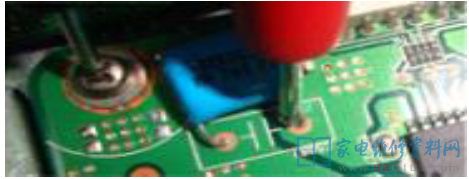

B， VSC电压，约129V这个电压也是悬浮的，一般Y板上电压都有指定测量点或某指定测试电阻。Y板地与整机地的区分，整机地一般有螺丝孔与铝壳相连，而悬浮地一般有一个电容与整机地相连。见下图。
C，Y 板的各个供电。VSVA。VG一般由电源板提供，其他电压如VSCAN，VSET，以及小电压15V，5V等由Y板提供，注意有的电压是悬浮的，测量时要正确接地。Y板的许多故障都是供电不良造成，要搞清楚Y板上所有供电，并正确接地，这是快速维修Y板的前提。
D，驱动信号输入，可以测电阻，电压及波来判断，电压及波数据要平时多积累。 E，Y板输出的信号电压，这是一个关键点，三星一般在100V左右，电压随信号在一定范围变化，也可测波，但示波器要求100M以上，有时测出来的波形是不稳定的，所以最好测电压，以Y板地为地即悬浮地
