夏普LCD-40G100A液晶有声有光无图像故障维修

摘要：

故障现象：接修一台夏普LCD-40G100A老液晶，能开机，有声音和背光，没图像。 故障检修：拆开检查，测量逻辑板供电只有4.5V左右，不正常，这种电视的逻辑板供电由电源板提供，用一个四端稳压控制，

故障现象：接修一台夏普LCD-40G100A老液晶，能开机，有声音和背光，没图像。

故障检修：拆开检查，测量逻辑板供电只有4.5V左右，不正常，这种电视的逻辑板供电由电源板提供，用一个四端稳压控制，摸稳压器烫手，拔掉屏幕供电插线，12V输出正常了，稳压器也不发热了，判断逻辑板或屏幕有短路。随其用万用表在逻辑板进行测量，发现其15.5V对地短路，而且是在边板上的三个电容，请看下图。

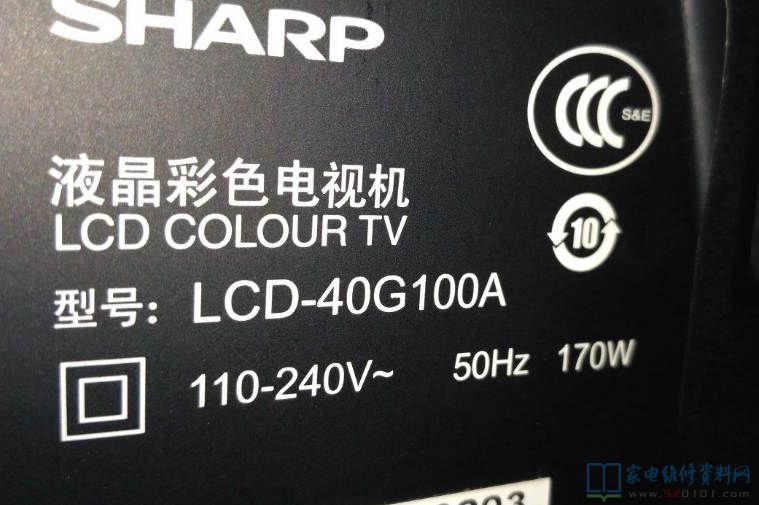

机器后盖铭牌标识

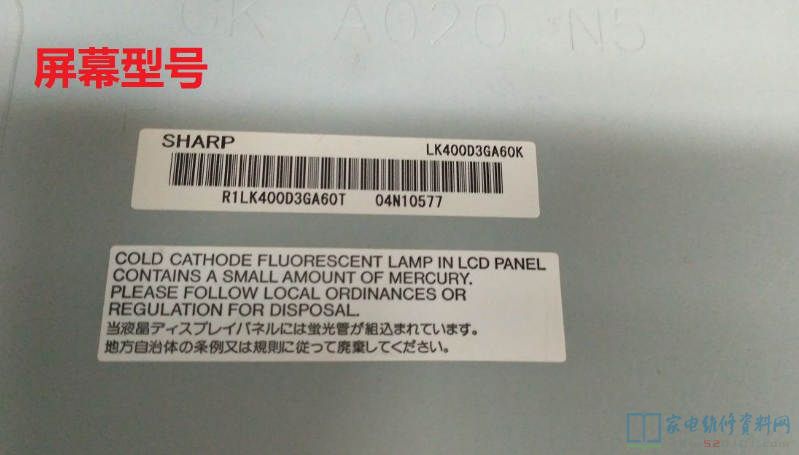

其液晶屏型号LK400D3GA60K

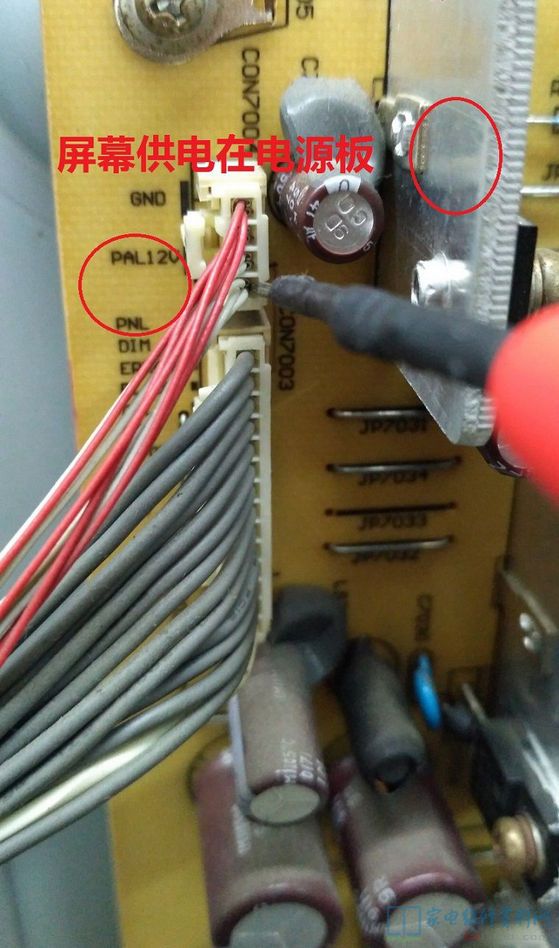

屏幕供电在电源板

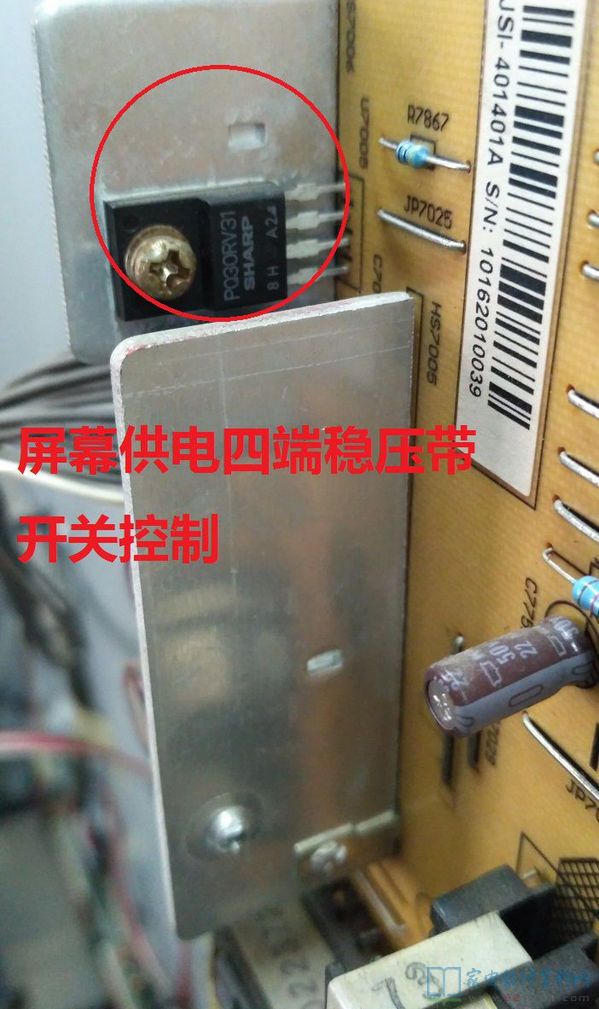

屏幕供电四端稳压带开关控制

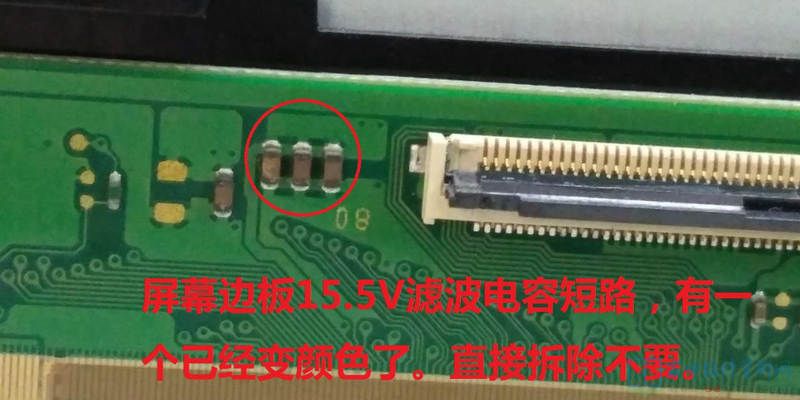

屏幕边板15.5V滤波电容短路，有一个已经变颜色了。直接拆除不要。

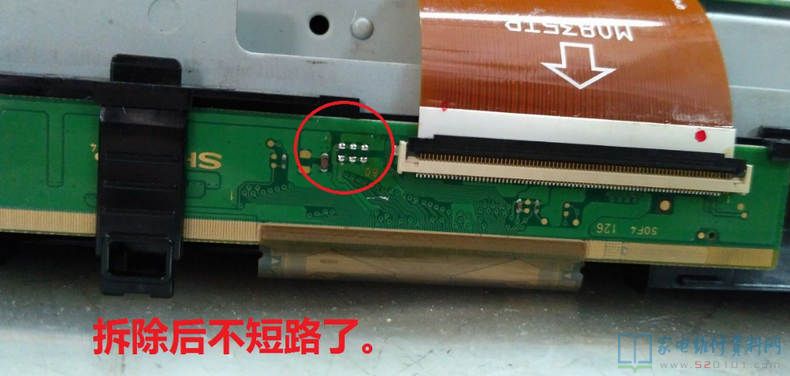

拆除之后就不短路了

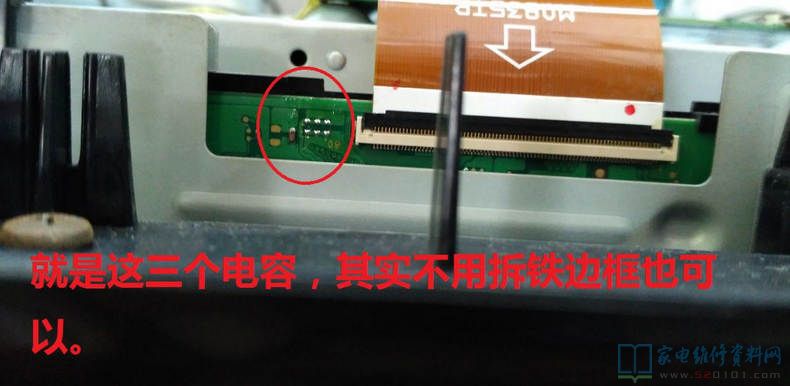

就这三个电容，其实不用拆铁边框也可以修

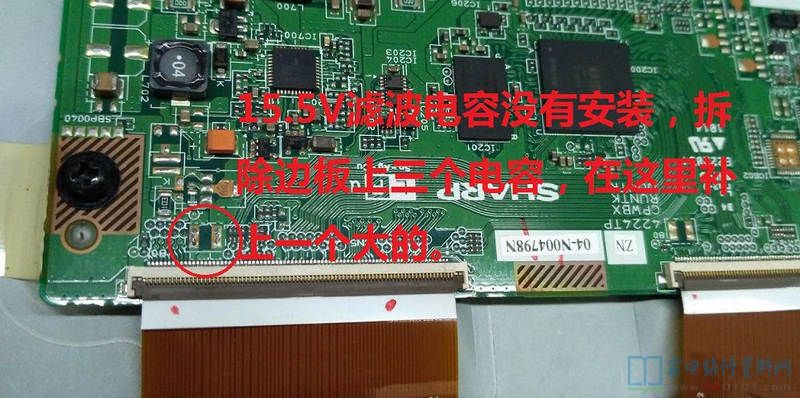

15.5V滤波电容没有拆装，拆除边板上的三个电容，在这里补上一个大的。

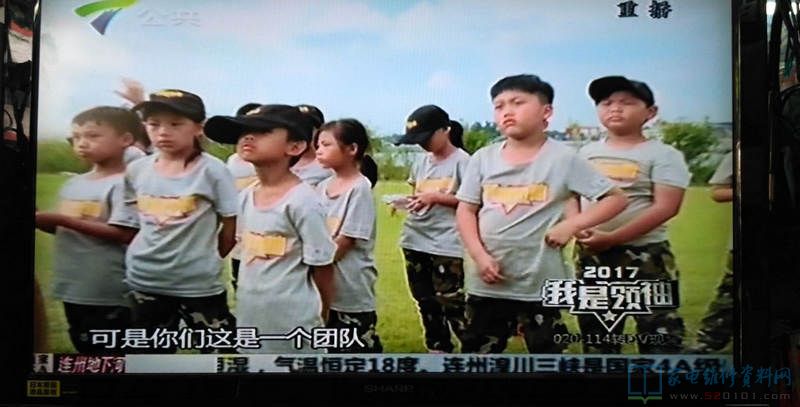

机器修复后一切正常，如下图所示。
