一、整机电路结构特性及电源电路组成与工作过程
(一) 整机电路结构特性
松下M14C机芯是日本松下公司80年代中开发生产的直角平面遥控彩色电视机机芯，在我国市场拥有量很大。它的主机芯电路由4块集成电路组成，其中信号通道采用AN5l38K—R(在整机中编号为ICl01，以下均同)；视频及行、场扫描小信号处理采用AN5600K(IC601)；场输出采用AN5521(IC401)；音频输出采用AN5265(IC201)。遥控系统以日本富士通开发的BM5060(IC1100)微处理器为核心，遥控发射器采用AN6030B(IC1001)，为松下公司产品，主要用来将用户的操作编码调制成红外光信号，向外辐射。红外线接收器为AN5020(IC1101)，同样采用松下公司产品．主要承担遥控红外光的光电转换、放大和还原成操作指令码．送控制系统识别，作为遥控操作控制的依据。
系统控制微处理器ICll00用BM5060．主要是对输入的各种操作指令进行译码、识别，并输出三路开关量和5路数字的控制信号,对M14C机芯各电路实施程序控制。可完成电压合成方式的自动电子选台，手动调谐升、降,音量、亮度、彩色的调节．电源开／关和定时关机，存储所选的节目和进行多色荧光屏显示。遥控发射器可对配套的松下型录像机进行控制。
电源电路主要特点有四：一是采用自激式并联型开关稳压电源，电路可以独立工作，维修方便；二是有两路直流电压输出．即113V主电源供行电路和16V伴音功放电源；三是稳压范围宽，过压保护功能完善；四是采用隔离型开关变压器与光电耦合器。整机机芯电路结构完全相同的彩色电视机机型有：松下TC一2163DR、TC一2163DDR和TC一2163KHNR等。
(二) 电源电路的组成与工作过程
松下Ml4C机芯的电源电路主要由主开关电源电路、遥控电源和电源开／关电路以及自动保护电路等单元构成。现从维修角度出发,将其主要单元的电路形式与工作过程简介如下：
1.主开关电源电路的工作过程

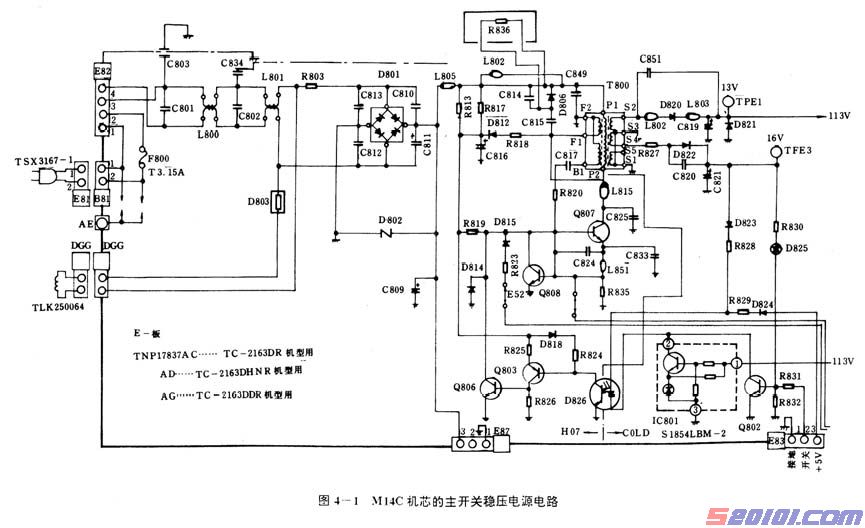

松下M14C机芯的主开关电源电路见图4-l所示(以松下TC一2163DR型机为例)。
如图，这是一个自激式并联型开关稳压电源，从接通交流电源到输出稳定的+B电压，经历了开关振荡电路的启动、脉冲整流输出及稳压控制等三个环节。具体过程如下：
(1)开关振荡电路的启动过程
当电源开关S881接通时，220V交流电压经C801、L800、C802、LB01组成的高频滤波器滤波后．通过防冲击电阻R803进入D801组成的桥式整流电路进行整流，整流后经C809滤波后得到约300V的脉动直流电压。该电压一路经开关变压器T800的P1,P2绕组加到开关管Q807的集电极；另一路经R813、RI、R819降压后提供给Q807基极的微导通电压。这时开关管Q807导通．集电极有电流通过，T800的P1、P2绕组有电流流过，即产生上正下负的感应电压．耦台给次级．次级绕组F2、B1又将B1正F2负的感应电压经C817、R820
正反馈至开关管Q807的基极，开关管Q807基极电流增大．集电极电流增大．T800的各绕组的感应电压增大，使正反馈到开关管Q807基极的电压进一步增大。就这样由于正反馈的作用．开关管Q807很快进入饱和导通。开关管Q807一旦进入饱和导通．其基极电流失去对其集电极电流的控制作用．集电极电流保持最大不变．这时T800的各绕组的感应电压下降，正反馈电压下降，电容C817经绕组B1～F2、地、D818、R802形成回路放电，使Q807基极电压更下降，退出饱和状态而转为放大状态。此时由于集电极电流大大减少，T800的Pl～P2绕组中的电流不能突变，产生很强的反向电压耦合给次级，次级F2～B1绕组中F2端为正B1端为负的感应电压使Q807反偏截止，同时C817经D814、R820充得左正右负的电压，经R820、开关管B—E结形成回路放电，同时电源也经R813、R817、R819使开关管Q807基极偏置，使Q807又重新导通，并重复上述过程，如此循环形成了自激开关振荡过程，T800次级便得到了不同的脉冲电压，经脉冲整流滤波后送给各负载电路。为了减少开关电源对电视信号的干扰．电源的开关频率受行逆程脉冲的控制而同步于行频。 [Page]
(2)脉冲整流输出过程
电源开关管Q807导通时形成的脉动电流由开关变压器T800的次级输出两路脉冲电压，其中第一路即T800次级的S1和S2绕组产生的脉冲电压经D820整流、C819滤波后输出+113V+B电压，供行扫描输出电路作工作电源；第二路即T800次级的S3和S4绕组产生的脉冲电压经D822整流、C821滤波输出16V电压供给伴音功放电路AN5265作工作电源。
(3)稳压控制过程
该机芯的稳压控制电路由Q802、取样电压放大厚膜块IC801(S1854LBM一2)、光电耦台器D826(ON31050)及Q803、Q806等组成。具体工作过程是：当T800负载电压升高时，+16V电压升高使Q802正偏加大．流经Q802的电流增大，+113V电压升高又使IC801内三极管正偏加大。流经三极管的电流增大。由于以上两个方面的控制作用．使光电耦台器D826导通程度增大。于是Q803、Q806的导通程度也增大，这样对开关管基极的脉冲电流分流加大，迫使开关管Q807的导通时间缩短，使输出电压下降．达到稳压目的。当输出电压下降时．其稳压控制过程与以上相反。
2．遥控电源及开／关机电路的上作过程

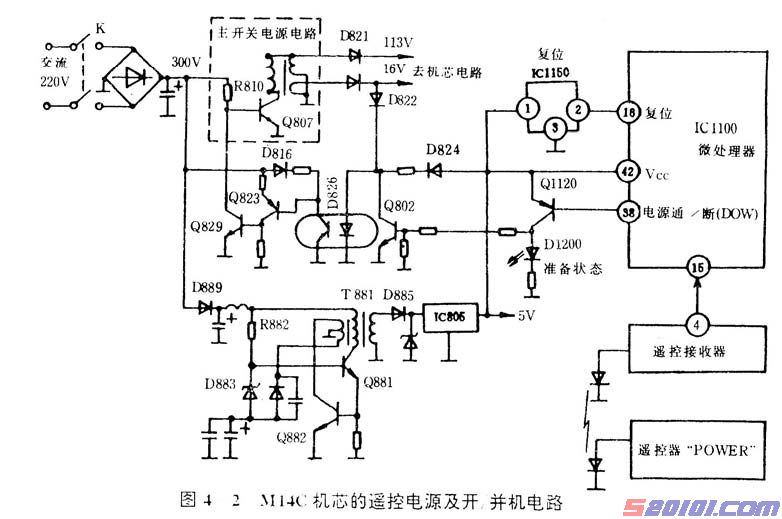

松下M14C机芯的遥控电源(即辅助电源)及主电源的开/关机控制电路见图4—2所示。
如图．遥控系统所需的+5V电压是由其辅助开关电源电路提供的。该机芯的辅助开关电源电路由Q881、Q882及T88l等组成，当电源开关S881接通时，交流220V市电经D801桥堆整流、C809滤波后输出+300V左右的脉动直流电压供给各分路负载：一路给辅助电源的开关变压器T881初级绕组及开关管Q881的集电极；另一路经R882分压送至开关管Q881的基极，以触发Q881起振，Q881起振后在开关变压器T881次级绕组中便会有脉冲电压输出，该脉冲电压经D885整流、C888滤波后输出+12V直流电压，再经IC805电子稳压后输出稳定的+5V电压，供给微处理器ICll00(42)脚及ICll52的(2)脚与Q1129等电路。
该机芯采用光电耦合控制主开关电源电路的方式，见图4—2。接口电路由Q1128与Q802担任驱动放大，工作在开关状态。复位电路IC1150采用MN1280R。在+5V启动瞬间，由复位电路IC1152的(1)脚产生复位脉冲，送入微处理器IC1100的(16)脚，复位输入对内部初始化，IC1100复位后微处理器正常工作。于是IC1100的(38)脚输出电源控制低电平，Q1128饱和导通，由Q1128集电极输出高电平，使Q802饱和导通。光电耦合器件D826中的二极管从+5V获得正偏电压被点亮，使光耦合器件中的光靶阻值减小，Q823导通，其电流从+400V→R825→Q823E—C注入Q826，使Q826饱和导通，将主开关电源电路中的的开关管Q807的基极接地，停止工作，无电压输出供机芯各电路。同时Q1128集电极支路中的发光二极管D1200正偏被点亮，以示电视机进入准备状态。
按下遥控器上的“POWER”(操作)钮时，微处理器ICll00的(15)脚接收到来自红外接收器解调的操作指令信号，经识别后，送CPU即ICll00的(15)脚，由CPU输出程序控制信号，此时ICll00的(38)脚输出电源开的控制电压(高电平)，送Q1128基极，使Q1128截止，Q802零偏也同时截止，D826熄灭，无光照射到光靶上，阻值增大。导致Q823处于零偏而截止，使之无电流注入Q826的基极而截止，主开关电源电路开关管Q807开始工作，输出113V和16V两组电压，供机芯各电路正常工作．进行收看，便完成遥控开机功能。注意该电路还兼有开关电源的稳压作用。此时D826中的二极管经D822由16V供电，与IC801配合作为稳压反馈取样，只是D826中的二极管仅处于微导通状态，Q823与Q826作为调整元件，处于线性工作状态。 [Page]
3．自动保护电路的工作过程
松下M14C机芯电源电路设有过压和过流两项自动保护电路，有关电路见图4—1所示。具体保护过程如下：
(1)过压保护过程
在松下M14C,机芯主开关电源电路的T800次级113V电源输出端接有过压保护用稳压二极管D821。若开关电源内部发生故障或其它原因导致113V上升量过高时，D821击穿损坏，开关电源过流保护动作，使主开关电源电路停振．+B无输出，从而保护了机内其它元件不受过压而损坏。
(2)过流保护过程
当负载电流增大时，开关管Q807的集电极电流增大，R835上的压降增大，当R835上的电压升高到0．7V时．Q808导通，开关管Q807的基极对地短路，开关振荡电路停止工作，起到过流保护作用。
二、典型故障的检修流程、确诊故障的关键数据及贵重易损件的修理与替代
(一) 检修流程

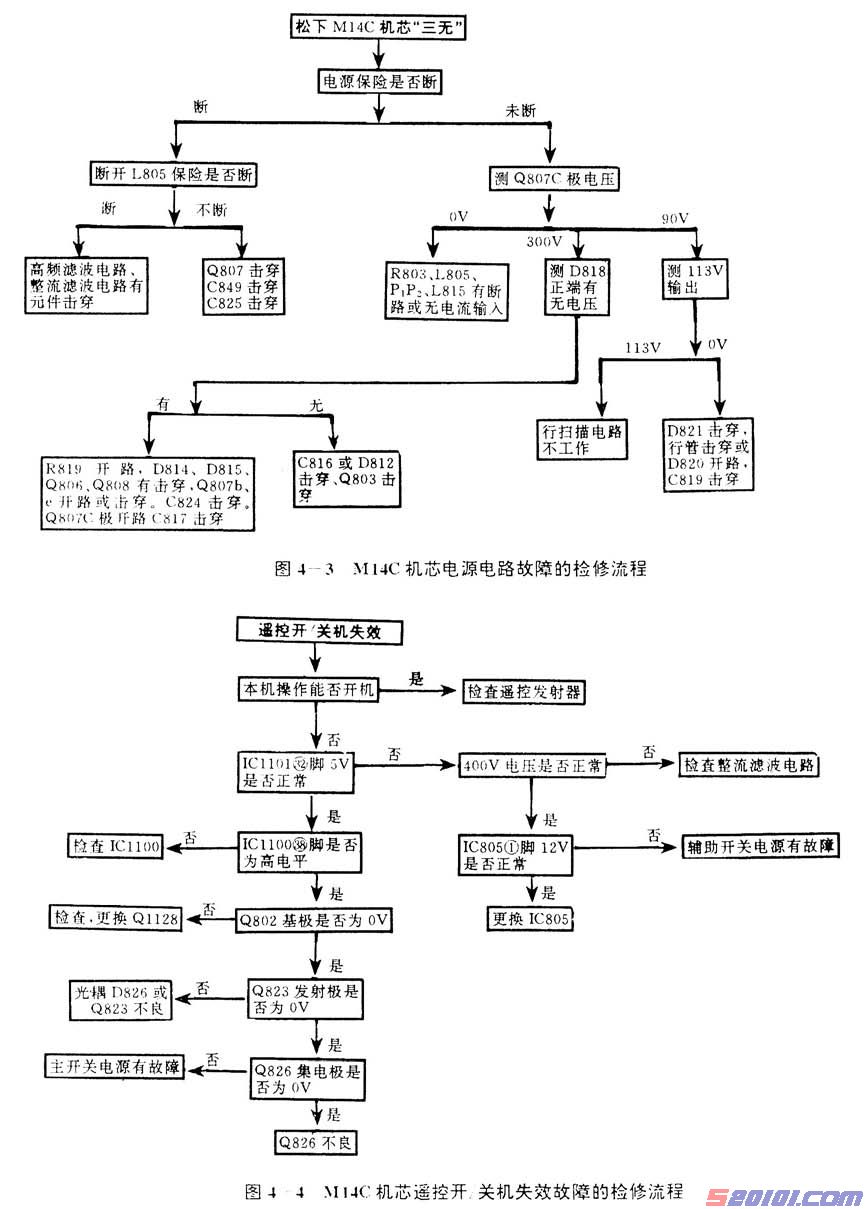

M14C机芯电源电路的常见故障有：无+B输出及电源开／关控制不良两方面。前者表现为整机“三无”，在检修时．首先直观察看机内保险管F800是否正常，若F800熔断，则不能通电检查．应采用静态电阻法进行检查．主要故障部位在交流输入、整流滤波及开关管等。尤其是C801、C802、C815、D801及Q807应为重点检查对象；若F800完好，可通电采用动态电压法进行检查，关键要检测C815两端的电压、C919两端的电压以及C821两端的电压。具体检修流程见图4—3所示。
对于后者表现为遥控开／关机失效，即无法用遥控发射器进行开、关机，而其它功能正常。这种故障通常是微处理器的电源控制电路存在故障。在检修时首先用万用表电压档测量微处理器IC1100(32)脚在操作遥控发射机的"电源准备”键时，该脚的电平有否高、低电平变化(正常状态时，输出高电平为电源工作，输出低电平则为电源处于待命状态)。若电平无变化，则应检查IC1100供电电路及IC1101的(32)脚有否短路。若IC1100的(32)脚电平变化正常，则检查Q1113集电极电压．在IC1100的(32)脚输出低电平时，应为高电平，若Q1113集电极电压不为高电平，则检查Q1113等电路。
当Q1113为高电平输出时，应进一步检查电源部分的待命电路。该电路中Q802基极电压应为饱和导通电平，否则应检查电压传输路径(连接线等)。当Q802基极电压正常、集电极为低电平时．则检查Q803集电极输出是否为0．7V．输出电压若低于0．7V，应检查D826、D803。若Q803集电极电压为正常值0．7V．则更换D306。这一故障的具体检修流程见图4—4所示。
(二) 确诊故障所需的关键数据

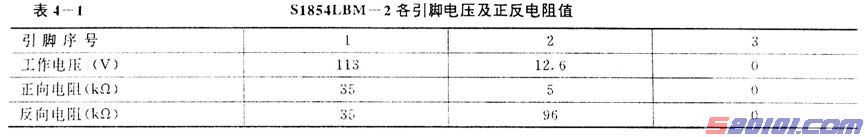

正常时电源误差取样厚膜块S1854LBM一2各引脚的工作电压和在路各引脚对地正反电阻值见表4一l所列(用500型万用电表在松下TC一2163DR型机上测得，以下均同)。
(三) 贵重易损件的修理与替代
1．厚膜块S18542LBM一2的修理与替代

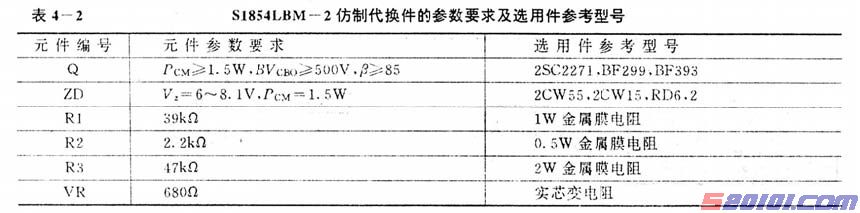

S18542LBM一2为单排直插式3引脚，其中(1)脚为113V直流电压取样端；(2)脚为输出端；(3)脚为接地端。内部电路见图4一5(a)所示。在实际维修过程中，可直接代换S1854LBM一2厚膜块的代换件有SE110N、SE139NLF4以及S1854LBM一4等。也可用分立元件代换S1854LBM一2。其印制板图见图4—5(b)，其中各代换件的参数要求及选用件参考型号见表：4—2。
调试时先将电源板上S85插头及S84的113V输出插头拔下，再在S84的(1)、(2)脚间跨接一个500Ω／70W电阻作假负载。通电后调整VR．使假负载两端电压稳定在113V。断电后拆去假负载，将S85和S84两插头插好，通电后再查一下VR即可。 [Page]
2．中大功率晶体管的主要参数及代换
(1)：2SDl577RL。在整机中的编号为Q807．为Si—NPN管．其PCM为60W：ICM为4．5A，BVceo为1500V，可直接代换的晶体管有3DA581、2SD1398、2SD957A、2SP1175等：
(2)2SD965在整机中的编码为Q806及Q808为Si—NPN管，其PCM为0．75W，ICM为5A，BVceo为40V，直接代换的晶体管有2SD966、3DK48等。
(3)2SA1309A在整机中的编码为Q803、为Si——NPN管．其PCM为0．3W．ICM为0．1A，BVCBO为25V．可直接代换的晶体管有2SA1317、2SAl048、2SAl175、3CG120B等.
