一、整机电路结构特性及电源电路组成与工作过程
(一) 整机电路结构特性
松下C150机芯是日本松下公司80年代末专门为中国大陆设计与生产的21／25英寸直角平面遥控彩色电视机机芯．在我国城乡拥有量较大。常见的彩色电视机机型有：松下TC一2188、TC一2188S、TC一2188M、TC一2588S及TC一2588M等。该机芯配备了可连接镭射影碟机及NTSC制式磁带放像的AV输入端子，可收看NTSC 4．43Hz、NTSC 3．58MHz制式的节目源；设置了PAL60Hz全画面恢复功能，使以往的PAL制式电视机上播放NTSC制式录像带时画面出现收缩的现象得到全画面恢复；设计了新的图文显示功能；在TC一2588机型上还设置了枕形畸变校正电路，选用了平面直角黑色显像管。
遥控系统由MNl5151TWE／TWP微处理器(IC1102)为核心，与存贮24C01AIPB21(IC1103)、复位电路MNl280R(IC1104)及电子波段开关AN78N05(ICll06)及AV／HV转换开关MCl4066BCP(IC3001)等组成。主机芯中图像与伴音中频放大器采用M52034SP(IC101)，伴音功放采用AN5265(IC201)色解码，亮度通道及行、场扫描的小信号处理采用大规模集成块TA8844N(IC601)．场输出电路采用CA7837(IC451)。电源电路采用了新开发的稳压厚膜集成块STR—S6307和光电耦合器TLPG621G，并设有完善的多功能保护电路。有三路直流电压输出：+115V供行扫描输出电压使用；+50V供待机状态作用；+16V分两路输出：一路经三端稳压器稳压后提供+5V电压给微处理器供电；另一路经三端稳压器后提供12V给行场振荡、中频通道、亮度通道、色度解码等信号处理电路工作。
(二) 电源电路的组成及工作过程
松下C150机芯的电源电路由主开关稳压电源电路、电源控制电路及自动保护电路等单元组成。现从维修角度出发。将各单元的电路形式与工作过程简介如下：
1.主开关稳压电源电路的工作过程

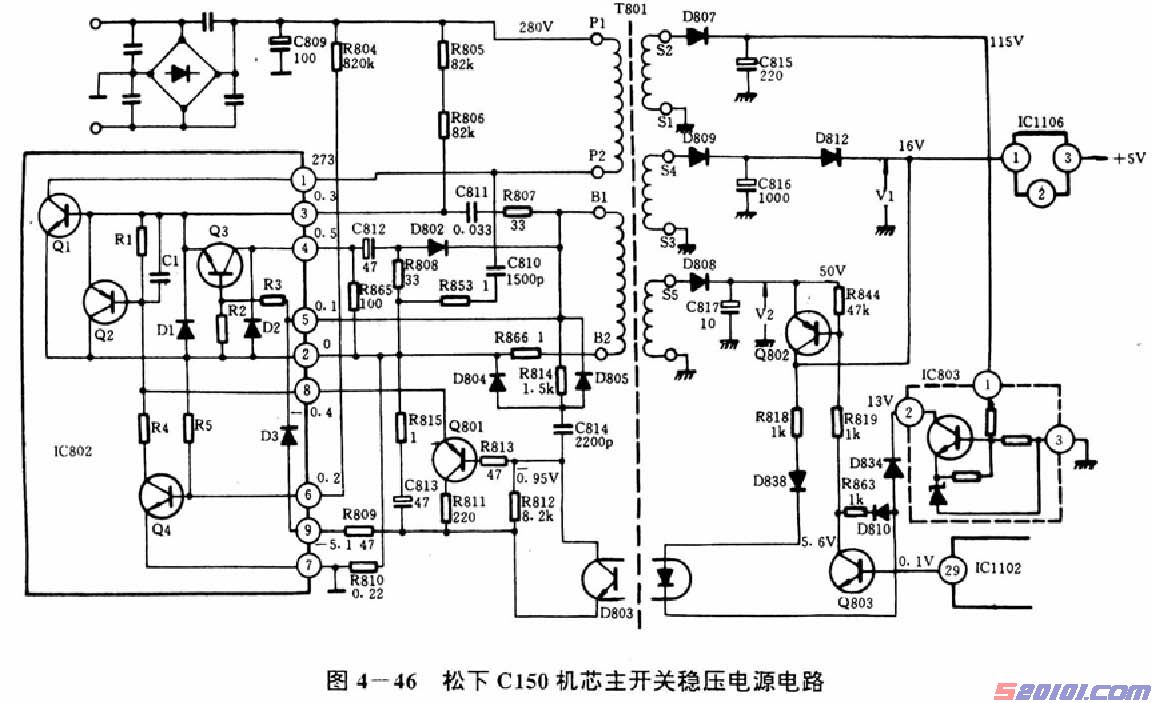

松下C150机芯的主开关稳压电源电路主要由电源厚膜块STR—S6307及其外围元件组成，具体电路结构
见图4—46所示(以松下TC一2188型机为例，以下均同)。
如图．这是一并联型自激式开关电源电路。图中Q804、Q805、Q826、Q827、Q881为保护电路控制管，IC803为取样比较误差放大集成电路，Q802、Q803为遥控关机控制管。在稳压、遥控关机及保护电路中分别采用D803、D81l、D836光电管耦合，使电路除开关电源STR—S6307外，均为冷底板电路，安全性能好．这还使得视频／音频端子不必采用光电管耦合。该电源还有一个与众不同的特点是．IC802(STR—S6307)既是主开关电源电路。又是遥控电路的辅助电源电路，在收看状态主路输出电压为113V，在待机状态主路输出降
为30V。具体工作过程如下：
当交流电源开关S801接通后,220V交流电经L801、L802低通滤波(图中未标出)及D806桥式整流，在滤波电容C809上产生约300V的脉动直流电压。该电压一路经开关变压器T80l的Pl至P2端和IC802的(1)脚加到开关管Q1(在STR—S6307内部)集电极。另一路经偏置电阻R805、R806加到Q1基极，使开关管Q1导通。R807、C81l是振荡启动电路的电阻电容，T801的B1、B2绕组是反馈绕组。B1、B2绕组产生的正反馈电压经R807、C811加到开关管Q1基极．使Q1迅速饱和导通。Q1饱和导通后，放大能力降低，使集电极电流减少；同样由于正反馈的结果．使Q1截止。Q1截止时，T801的B2端输出的正脉冲经R866、R865和D2→C812→D802→B1对电容C812充电。这时B2端正脉冲还经R2加到Q3基极，使Q3导通，对C811充电。充电过程使C812左端电压和C811左端电压逐渐升高。当B2端电压下跌时，C811使Q1又开始导通。由于正反馈，又使Q1饱和导通。Q1导通后，B1端正脉冲经R3加到Q3基极，使Q3导通。这时，C812上电压经Q3→Q1→R808放电(C812上电压还会经R865、R808放电)。随着C812放电，Q1基极电压逐渐降低，Q1电流减少，由于正反馈，又使Q1截止或导通。因此，C812是决定振荡周期的电容，它与充放电回路元件的电阻值决定了振荡周期的大小。 [Page]
IC802的(1)、(2)脚间的C810、R853使开关管Q1集电极的脉冲电压不会太高，对Q1起保护作用。
B1、B2端间的R814、D804对Dl、B2端间的脉冲起阻尼作用，使B1、B2间的正脉冲不会太高，以保护振荡元件。
B1端脉冲为负时，负脉冲经D805、C814、R813加到Q801基极，加速稳压放大管Q801和稳压控制管Q3导通，加速稳压过程的建立。
开关管Q1集电极输出的脉冲电压经T801耦合到次级，由D807、D808和D809整流得到115V、50V和16V电压。电路设计为：开关管Q1导通期间，整流管D807等截止；Q1截止期间，D807导通。
该机芯的稳压控制电路由IC803、光电耦合器D803、三极管QB01和IC802中的Q2等组成。D812负端的+16V电压经R818、D838、D803、IC803内的三极管和稳压管形成回路。115V电压加至IC803的(1)脚进行稳压控制。设115V输出电压增加，则加至IC803的(1)脚电压增加，流过IC803内三极管电流增大，流过D803内发光二极管的电流增加，D803内光敏三极管的电流增加，Q801发射极电流增加，使IC802内的Q3基极电流增加，Q2的C—E极间的内阻减小，使输出电压降低。反之，115V输出电压降低时，会使Q3的内阻增加，C812放电较慢，开关管Q1的导通时间较长，使输出电压升高。
在T801的B2端电压为正期间，脉冲电压经R815→C813→R809→D3→B1对C813充电。由于Q801的发射极经R1与IC802的(3)脚相连，Q801的集电极经R811与C813的负极相连，C813的正极经R815与(2)脚相连，故C813的上正、下负电压就使Q801、D803等能够与IC802内电路形成直流通路。
R810是开关管Q1的过流保护电阻。开关管Q1电流过大时，R810上压降增加，此电压经R5加到Q4基极，使Q4导通，Q2基极电位降低很多，Q2饱和导通，使Q1得不到足够偏压而截止。
在待命状态，微处理器IC1102的(29)脚输出高电平，使Q803导通，IC803的(2)脚电压降低很多，光电耦合器D803和三极管Q80l的电流增大很多，Q2的内阻降低很多，C812放电很快，开关管Q1导通时间更短，T801储存能量更少，使输出电压降为原来的l／4以下。此时，D808负端电压由50V变为10V。由于Q803导通，使Q802导通，故10V电压经Q802加到IC1106的(1)脚，使IC1106的(3)脚仍有5V电压给微处理器等供电。
在正常工作期间，IC1102的(29)脚输出低电平，Q803截止，Q802截止，D812负端的+16V电压经IC1106稳压得到+5V电压给微处理器等供电。
2．电源控制(遥控关机)电路的工作过程

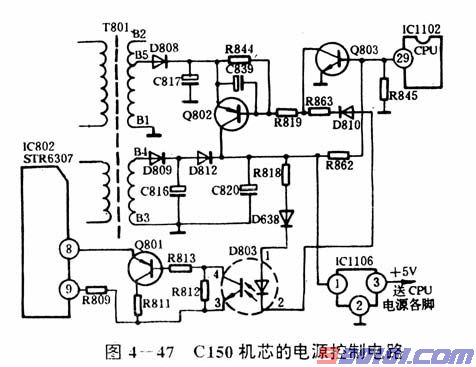

C150机芯的电源控制电路即遥控关机(实际上为待机)电路见图4—47所示。
如图，松下C150机芯的电源控制是通过光电耦合器D803进行的：在收看状态，微处理器IC1102的(29)脚为0V低电平，Q803截止，D810由于Q803集电极有44V直流电压而反偏截止，稳压电路工作正常。当按下遥控发射器上的“关机”键，IC1102接收到关机指令信号后，经译码使(29)脚内部截止，16V电压经R862、R845分压使Q803饱和导通，Q803集电极电压降到0.1V使D810导通，这引起光电管D803电流突然增大许多．从而使Q801电流增大许多，使IC802开关管几乎停止振荡。在遥控关机状态，IC802内部的开关振荡电路并未完全停止振荡，而是处于饱和期极短的微弱振荡过程．使115V直流电压降为30v，C817上的直流电压由46V降为8.6V，C816上的直流电压由16V降为3.6V。此时整机无光、无声，处于待机状态。但IC1101遥控系统必须始终有5V供电。IC1102电路的5V供电由15.3V经IC1106稳压产生。当处于待机状态时，IC1106的(1)脚不再输入15.3V而降为3V左右，此时IC0016不能正常工作。为此．电路又设置了Q802切换管．在正常收看状态下，Q802截止。在待机状态时．由于Q803集电极为低电平而使Q802饱和导通，待机状态下的C817上的8.6V直流电平经Q802作用到IC1106的(1)脚，使得IC0016的(2)脚继续有5V稳压输出．从而保证了IC1102微处理器控制系统始终工作。D812为隔离二极管，防止关机状态下的8.6V电压传到C816上。 [Page]
另外要指出的是，在待机状态下．光电耦合管D836、D81l始终导通．但电流比收看状态小得多。
3． 自动保护电路的工作过程

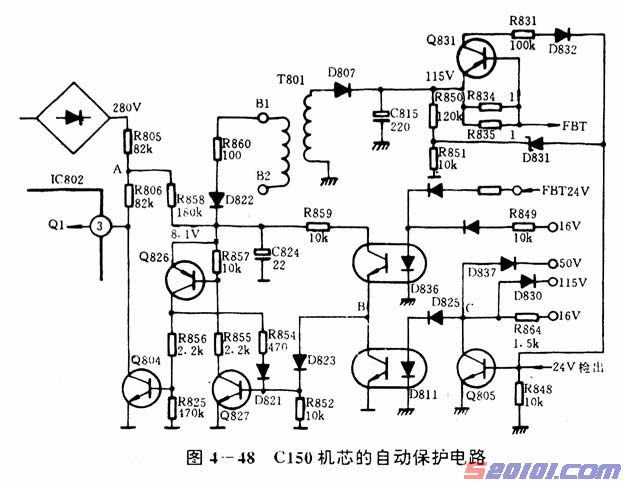

C150机芯的自动保护电路见图4—48所示；
如图，该机芯的自动保护电路由Q804、Q805、Q826、Q827、D811和D836组成，其中Q826、Q827接成可控硅形式，即一旦Q827触发导通，由于正反馈,Q826、Q827便迅速饱和导通,并使Q804饱和导通，从而使IC802的(3)脚的正反馈电流被Q804短路，开关电源完全停止工作。当开关电源被保护并停止工作后，切断电源开关须等待数分钟才能重新开机，也就是说须等C824放电完毕及300V完全消失后方可重新开机。C824电压由T801的B1、B2绕组电压经D822整流产生，正常时为14V左右以给Q826供电。
Q826、Q827的导通与截止由D836、D811控制。在正常状态下，D836、D811的(3)、(4)脚受光电耦合而导通，故Q827基极电流被D811短路，保护电路不动作。一旦D811截止，则D836的电流均流往Q827的基极，从而使Q827、Q826、Q804饱和导通，保护电路动作。
由此可见，D811一旦截止，保护电路就要动作，而D811截止与导通又受Q805控制。因此，在实际工作过程中，无论是115V输出电流过大或电压过高；场输出供电电源24V的输出电压过大；115V、50V负载短路；16V输出短路等，均会使光电耦合器D811截止，使开关管Q1停止振荡，从而实现自动保护。具体保护过程如下：
(1)+B(+115V)输出过流保护过程
当115V输出电流增大(大干1.2A)时，R834、R835上压降增大。当超过0.5V时，过流保护管Q831导通，115V电压经Q831、R831、D832加到保护管Q805基极，使Q805导通，Q805集电极(C点)电压几乎为零。于是D811截止，B点电压较高，使Q827导通。Q826、Q827组成像可控硅一样的电路，一旦Q827导通，Q826、Q827便一直导通，从而使保护控制管Q804导通，结果使IC802的(3)脚电压几乎为零，开关管Q1停止振荡．无115V等电压输出，从而实施保护。115V输出电压过高时，R851分压得到的电压过大．使稳压管D831击穿，使Q805导通．其后保护过程同上。24V电流过大时，也会使Q805导通，于是稳压电源处于保护状态。
当115V输出端短路时，D830导通；50V负载短路时，D837导通。其结果都使C点电位几乎为零，D811截止，B点电压升高，最终使Q1停止振荡，实现保护。16V电压为零时．C点电位也为零，同样处于保护状态。
光电耦合器D836由16V和24V同时给它供电。当行扫描电路不工作时,没有24V输出，D836内部发光二极管电流较小，其内光敏三极管的内阻较大。由于IC802的(3)脚电压是由280V经R805、R806；R858、R859等分压得到，故D836三极管端的内阻较大时．R858上端(A点)电压升高，从而使IC802的(3)脚电压升高,开关管Q1的发射结电阻变小，C812放电较快(见图4—48),Q1导通时间缩短，T801储存的能量较少．使115V输出电压降低很多，整机不能正常工作。
D803、D811、D836是同一型号的光电耦合器TLP621G—LF2。其发光二极管端的正反向电阻与普通硅二极管相同；三极管端的电阻值电与普通硅三极管相同；因此，用万用表就可以检查它们的好坏。
(2)负载短路保护过程
当115V负载短路时，D830负极电压为0V(见图4—48所示),16V电压经过R864，D830到地，Q805的Vc降低到0.7V，光电耦合器D81l截止，D836的(3)，(4)脚流通的电流经D823加到Q827基极，使Q827、Q826、Q804导通，开关电源停振，保护了电源及负载。同理50V电源负载短路时，也可引起保护电路动作。16V电源负载短路时，D836仍可由行输出变压器产生的24V维持导通．而D811截止。引起保护电路动作。使输出电压下降为0V。 [Page]
(3)场输出级过流保护过程

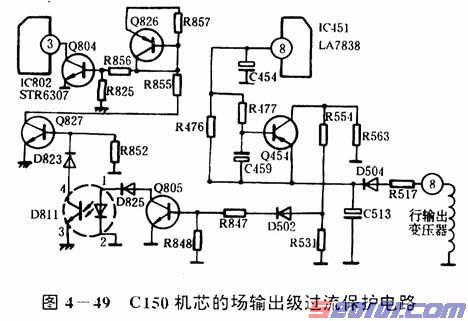

C150机芯的场输出级过流保护电路见图4一49所示。
当场输出级电流过大超过500mA时．场过流取样电阻R476上压降升高为0.6V，场过流检测管Q454导通，其C极为高电位，经R554、D502加到过流保护管Q805的B极．进行过流保护。
(4)电源厚膜块IC802过流保护过程
如图4—46所示,当电源厚膜块IC802(STR—S6307)内开关管Q1导通时，发射极电流经
R810(0.22⊙)到地，当Q1发射极脉冲电流峰值达2.7A时，R810上峰值压降为0.6Vp-p，经IC802内电阻R5加到过流保护管Q4的基极，使Q4导通，导致Q2导通，将Q1正反馈基极电流分流，Q1导通变窄，限制了Q1的过流。
