一、整机电路结构特性及电源电路组成与工作过程
(一) 整机电路结构特性
东芝 289X6M2 为新型多制式遥控彩色电视机机芯，采用新式 C3 型显像管，不但具有 一般 FS 管(直角平面黑底显像管)的优点，而且还具有图像更清晰、屏幕更清洁和防静电污 染的特点。该机共用 13 块集成电路，可以接收 11 种制式的电视节目，即 PAL—B／G、PAL
—D／K、PAL—I、PAL50Hz／60Hz 激光视盘、SECAM—D／K、标准的 NTSC 制、NTSC3．58
／5。5(录像机)、NTSC4．43Hz／5．5Hz(录像机)、NTSC50Hz／60Hz 激光视盘、SECAM50Hz
／60Hz 激光视盘等电视节目。以上诸制式的选择和转换，可以手动选定，也可以自动进行。 该机芯主要由遥控电路系统、主机芯电路系统和电源系统三大部分组成。其中遥控系统 以微处理器 M50436—585SP(在整机中的编号为 QA04)为核心，配备 D／A 变换集成电路 uPC6336C(QA02 主要是输出各种模拟控制量)、节目存储器 M58655P(QA03)及频段转换电
路 LA9l0(QA04)。在主机芯电路中，图像中频和伴音中频电路由 T51496(Q101)承担；视频
信号及行场 扫描小信号 处理由大规 模集成电 路 TA8611N(IC501) 承 担 ；场输出电 路由 AN5521(IC303 承担； 音频功放由 AN7178(IC605) 承担，另外其水平枕校电路 由 TDA8145(IC361)担任；制式转换电路由 TA8625N(QN01)担任。
电源电路由两组开关稳压电路构成。主开关电源输出+145V 和+15V 两组电压，供主机
芯电路作工作电源；副开关电源输出+5V 和一 30V 两组电压．供遥控电路作工作电源。电 源电路的稳压范围为 110V 至 245V。与该机芯电源电路结构及选件相同的彩色电视机机型 还有东芝 289X6M 及东芝 288D6C 等。
(二) 电源电路的组成及工作过程

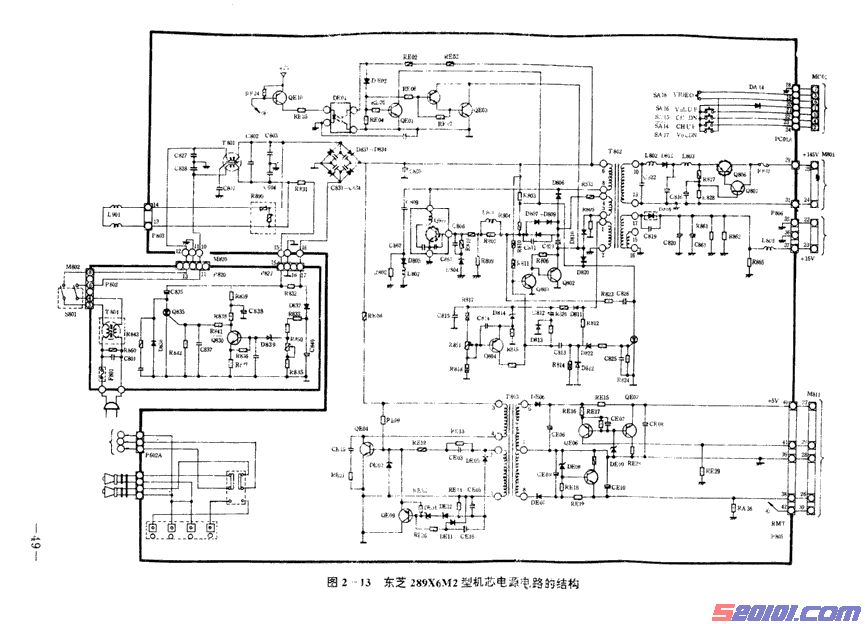

东芝 289X6M2 机芯电源电路的结构见图 2 一 13 所示。
如图 2 一 13，它设置了两组开关稳压电路：主开关电源电路及副开关电源电路。主开 关电源电路产生 145V 和 15V 直流电压。分别给行扫描及伴音功放电路供电。副开关电源电
路产生 5V 和一 30V 电压，主要供给遥控系统的微处理控制电路作工作电源。除此以外，还 设置了交流输入电路及遥控开／关机电路和自动保护电路。现从维修角度出发将其主要单元 的工作过程作一解析：
1.交流输入及整流滤波与消磁电路
如图 2—13 所示，当电源接通时，市电交流电压经过两个传输线滤波器 T804、T801 及 高频杂波及浪涌电流的诸滤波电容进入电源电路。输入端 R860 是泄放电阻，可泄放电容器 残留电荷或磁场能量。然后，经过 D831～D834 桥式整流和 C805 电容滤波，取得约 300V 的不稳定直流电压。此电压送到并联的两组开关型稳压电路作进一步处理。
在电源输入端还设置了简易消磁电路，主要由 R890、L901 等组成。每次开机时，自动
进行消磁。
2．主开关电源电路
如图 2 一 13 所示，，主开关电源电路由 Q801～Q804 及 T802 等分立元件组成。系脉冲 变压器耦合式并联型开关稳压电路。主要由开关振荡器和稳压控制器两个部分构成。具体工 作过程如下：
(1)开关振荡器的工作过程[Page]

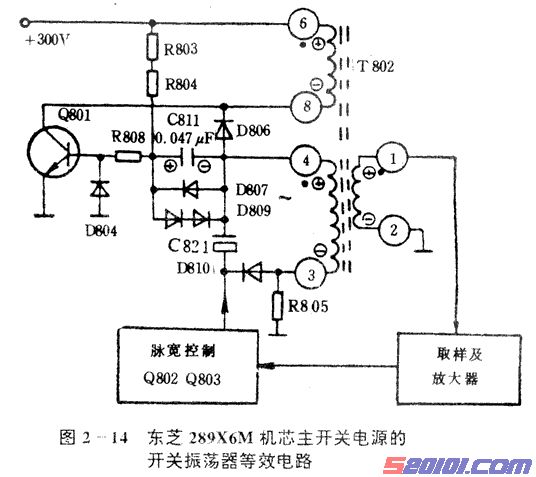

以开关管 Q80l 和开关脉冲变压器 T802 有关绕组等组成了该机芯的自激间歇振荡器。 有关电路见图 2—14 所示。在电源开关接通的瞬间，开关管 Q801 的集电极，通过开关变压
器 T802 初 级绕组得 到 直流供电 (300V 左右 ) ，其 基 极 通过电 阻 R803(56kΩ ／ 3W) 、
R804(3．6kΩ)、R807(10Ω)以及 R807 上的并联电感线圈 L801 与电阻 R8809(360Ω)见图 2—
13 的分压，得到正偏电压而导通。当开关管集电极电流流过开关变压器 T802 初级绕组时， 产生感生电动势，其极性为：T802 的(1)脚正，(12)脚为负。与此同时，在开关变压器 T802 的的激励线圈上也产生感生电动势，极性为(10)脚正，(90 脚为负。T802(10)脚的正电压通过 二极管 D809(SS295G)、R806(2．2O)、R807(10D)及 L801 加到开关管基极形成正反馈，使 开关管 Q80l 基极电压升高，集电极电流增大，开关管基极电压进一步增大，开关管在上述 正反馈作用下很快进入饱和导通。此时，Q80l 集电极电压近似为零。
由于 Q80l 进入饱和导通，电流变化率减少，基极电压的升高已不能控制集电极电流， 经一段时间后，Q80l 由饱和区进入放大区。这时，流过开关变压器 T802 中(6)～(8)、(3)～
(4)各绕组的电流反相(由增大变为减少)，各绕组产生的感应电动势极性也相反，变为第(6)
脚为正，(8)脚为负，(3)脚为正。(3)脚的电压使二极管 D810(SS295G)导通，并通过 D810 对
电容器 C821 进行充电，极性为下正上负。
加电后脉冲调整管 Q803(2SCl959—0)基极由桥式整流产生的电压，经 R810(270kΩ)， R811(270kΩ)接入正电压，其集电极没有直流供电电压，故处于截止状态。在开关管 Q801 由饱和导通退入放大区后，开关变压器 T802(9)脚变为正电压，并对 C821 充电。在 C821 下 端充得的正电压通过电阻 R806(360Ω)加到 Q803 集电极，使 Q803 由截止变为导通。又因 Q802 与 Q803 组成复合管，所以在 Q803 导通后，Q802 相，继导通，Q802 导通后，其发射 极电压近似集电极的零电位，即将 C821 下端的正电压钳到地电位。又因 C821 上端电压低 于下端电压，致使 C821 上端形成负电压。该电压通过二极管 D803、D807、R808、L801 加 到开关管 Q801 基极，进一步使 Q801 集电极电流急剧减少，从而又形成了一个反向的正反 馈，使 Q80l 由导通很快变为截止，集电极电压急剧上升。
Q80l，处于截止状态时，开关变压器 T802 取样绕组(N9)两端的感应电动势极性为(8)
脚正，(7)脚为负。(8)脚的正电压通过 R812(2k0)、C813(2400pF)及导通的 Q803 发射结到地(即 到取样线圈(7)脚)，对 C813 充电，极性为右正左负。
另外在开关管处于截止状态时，开关变压器初级线圈的感应电动势极性为(1)脚负，
(12)脚为正。这(12)脚的正电压使二极管 D806 导通，使初级绕组与电容器 C809(1500pF)组 成并联谐振，并通过 L807、D805、R802(180O)、R801(6.2O)及桥堆对 C809 充电，极性为 上正下负，由初级线圈的磁能转换为 C809 两端的电能。当初级绕组的磁能全部转换为 C809 两端的电能后，C809 两端的电压最高，然后进行电能转换成磁能的反变换，C809 通过开关 变压器初级绕组放电，放电电流使 NP 绕组感应电动势极性翻转，变(1)脚为正，(12)脚为负， 激励线圈感应电动势极性也变为(10)脚正，(9)脚负，取样线圈感应电动势极性也变为(8)脚负，[Page]
(7)脚为正。(8)脚的负电压使二极管 D812(IS555G)导通。并同时将 C813 右端钳到地电位， C813 右端形成负电压加到 Q803 基极，使 Q803 截止，Q802 相继截止，Q802 发射极电压升 高，导致开关管基极电压升高，由截止变为导通，又开始进入起始阶段的正反馈，如此周而 复始地完成振荡过程。
(2)稳压控制过程
根据以上分析可知，为了减小 Q801 的功耗，必须加入控制脉冲。另外，从控制电压 的输出达到稳压的目的来看，也必须加入控制脉冲。为此在电路中设置了控制电路。在电网 电压或负载发生变化时，控制电路自动调节脉冲的输出时间，从而调整了 Q801 的导通时间， 以保证输出电压的稳定。控制电路由脉宽调整电路及误差放大电路所组成。
脉宽调整电路由 Q803、Q802、Q810、Q821、Q813、Q814 等元件组成。脉宽调整电
路的作用是，通过改变 Q801 的截止时刻来达到改变 Q801 的导通时间。在上述的基本振荡 电路中，Q801 的截止是靠 Ic 增大至 Ic=Ic／HFE 所保证的;在加入脉宽调整电路后，Q801 的截止是靠 Q803 及 Q802 的导通使反向反馈电压加至 Q801 的发射结上来实现的。这样加 入脉宽调整电路后 Q801 构成的振荡电路的振荡频率要高于基本振荡电路的振荡频率。
误差放大电路由 Q804、D814、R851、R815、R816、R817、R818、D811、R820、C815
等元件组成。此电路与串联稳压电源中的放大电路基本相同。误差信号由 Q804 集电极输出， 通过 R816 加至 Q803 基极，控制 Q803 的通断。
加入控制电路后，开关电源的工作过程是这样的：
(1)Q801 由截止转为导通过程是：在开关管 Q801 截止时，一方面取样绕组 Nc(T802 的(8)～(7)绕组)产生的上正下负电压，经 D810 整流后通过 R810 对 C815 充电形成 21V 左右 的取样电压，供 Q804 进行误差放大。另外，Nc 上的电压又通过 R812、C812、Q803 的发 射结对 C813 充电，C813 上形成右正左负的电压；另一方面反馈绕组 Nd(T802 的(9)~(10)绕 组)产生的上负下正电压经 D810 整流后加至 Q802 的发射极，此电压又对 C821 进行充电。 由于充电时间常数很小(二极管 D810 导通时内阻很小)，故 C821 很快就充满了，供 Q801 导
通时使用。Q802 及 Q803 组成复合管，由于 Q803 基极得到 C813 的充电电流，而复合管的 发射极(即 Q802 的发射极)及集电极(即 Q802 的集电极及(Q803 发射极)加上(3)~(4)绕组的反 馈电压及通过 D807、D803、R803、R807、R809 及 D819 过来的电压，因此复合管导通， Q802 的发射极被钳位在地电位上，从而使负反馈电压完全加至 Q801 的发射结上，保证 QB01 截止。与上述的基本振荡电路一样，在 NP 上的能量释放完毕时，由于 C809 与 LI 的振荡使 Q801 导通。
(2)Q801 由导通转为截止的过程是：当 Q801 导通时，取样绕组 Nc,产生了上负下正
的电压。此电压使 D812 导通，D813 的右箝位至 0．7V，由于电容两端电压不能突变，故 C813 的右端形成较高的负电压，使 Q803、Q802 截止。接着 C813 通过 R814、R815、Q804、 R816 放电，使 C818 左端电压逐渐上升。当该点电压上升至 0．7V 时，Q803 导通。由于 C821 两端保持着在 Q801 截止时充满的电压，此电压又提供了复合管的工作电压，故复合[Page]
管 Q802、Q803 导通．Q802 导通后 C810 上的电压加至 Q801 的发射结上，使 Q801 的 IB
减小，从而使 Q801 退出饱和区，强烈的正反馈使 Q801 由导通转为截止。如此导通→截止
→导通，形成了 Q801 的振荡。
由以上分析可见，在加入控制电路后，开关电源中 Q801 的截止是由 Q802、Q803 的 导通来实现的，而 Q802 及 Q803 的导通取决于 C813 的放电速度，C813 又取决于取样电压 的大小，Q801 的导通仍由 C808 及(6)～(8)绕组的振荡所形成。
当电网电压上升或负载电流减小使输出电压上升时，取样绕组(1)～(2)上电压也随之上 升，当 Q801 截止时，经 D811 整流后的取样电压也升高。取样电压与基准电压(稳压管额定 电压)相比较产生的误差电压使 Q804 提前导通，又使 Q801 提前截止，最后使 V。下降。反 之亦然。
该开关电源稳压性能好，稳压范围很宽。当负载一定时，输入交流电压从 90～270V 变
化时，输出电压(145V)仅变化土 1V。而当交流输入电压一定，负载电流从 230～650mA 变 化时，145V 输出电压仅变化土 1V，可见此电路稳压性能之优良。
(3)脉冲整流滤波过程
在自激振荡脉冲后沿阶段(即 Q801 截止时)，在开关变压器 T802 的(10)一(13)绕组和(16) 一(17)绕组产生感生电动势，使 D815、D816 导通，即经过 D815、D816 整流，C818 滤波后 获得+145V 的稳定直流电压。电路中的 L802、C817、L805、L803 具有高频滤波和防止高频 辐射的作用。由 D816 整流和 C820、R607、R606 滤波后获得+15V 的直流电压。
3．保护电路
在主开关电源中，东芝 289X6M 机芯设置了过压、过流、负载短路、软启等保护电路：
(1)过压保护电路的工作过程 当取样、误差放大或脉宽调整等电路发生故障时，由于开关调整管 Q8Ol 导通时间过
长会引起输出电压(145V)急剧上升。另外，因负载开路也会造成输出电压大幅度升高。输出 电压升高会使负载过压而损坏，也会使负载过流造成开关调整管 Q80l 及负载(特别是行输出 管)过流而损坏。为此本机开关电源内设有过压保护电路。
过压保护电路由可控硅 Q805、D820、D802、R823、R824，R825、C826．等元件组
成。
在输出电压正常时，取样电压正常，取样绕组上的电压通过 R812、R814 分压后加至
稳压管 D822 及可控硅 Q805 的触发极与阴极之间。由于此电压不足以使稳压管 D822 导通， 故可控硅截止，保护电路不起作用。当输出电压高于正常值时，取样绕组上电压升高，R814 两端电压也随之升高。当输出电压为 175V 时，R814 两端电压大于稳定电压 6．2V，D822 导通，可控硅得到触发电流而导通。由于 C826 在呵控硅导通前已被充电到 6．17V(Q805 阳极电压)，极性是左负右正，负电压加到 Q80l 的基极。使 q80l 截止。另一方面，正反馈
绕组使 R803 供电，又维持 Q801 导通状态。由于可控硅阴极与 R803 下端连接，故 Q805 导 通使 R803 下端被钳位于零伏，从而使 Q801 的偏置被短路。启动电路 R803、R801 无法使 Q801 导通，直到故障排除后,Q805 停止工作，开关管 Q801 才能恢复振荡。
(2)负载短路保护电路的工作过程
当负载短路时，开关调整管 Q801 导通时间加长、电流增大，很容易过流而损坏。为 此，本机芯设置了负载短路保护电路，由 D809 等元件组成。[Page]
D809 的作用是给正反馈电路产生一个 0．7V 直流压降，从而提高了 Q801 导通的门 限电压。当负载短路时，反馈绕组上的反馈电压急剧下降，此电压不足以使 D809 及 Q801 的发射结导通，故 Q801 停止振荡，起到了保护作用。
(3)软起动电路的工作过程
在电源刚接通时，由于控制电路中的取样电容 C815 上无电荷积累，两端电压为零， 故控制电路还不能正常工作，Q804 截止，脉宽控制电容 C813 无法构成放电通路，使 Q803 无法截止，施加给振荡电路的控制脉冲无法形成，振荡电路处于自由振荡状态，造成 Q801 负荷过大。又因为负载的电容 C813 及取样电容 C815 容量较大，电荷积累需要一定的时间。 因此，电路在启动时，Q801 上会产生很大的电流及功耗，容易损坏。为此，电路中设置了 软启动电路。软启动电路的作用是．减少电流启动时 QSOi 的电流和功耗。软启动电路由 D813、R813 及 C812 组成。其工作过程是：在电源起动时，—方面直流电压通过 R8l0、R811
及 R813 向 C812 及 C815 充电，另一方面．在 Q8O1 导通时．D813 及 R813 给 C813 形成一 个放电通路，控制 Q803 的导通。这样就减少了电源启动的电流与功耗。
(4)开关电源产生干扰的抑制过程
由于在本机芯的开关电源振荡中采用了强烈的正反馈电路，因此，其脉冲的前沿都很陡。 尤其是在开关调整管 Q8Ol 由饱和转向截止时，由于输出端的整流二极管(D815、D816)存在 着截止转为导通的恢复时间．使储存于 L1 及开关变压器漏感中的磁能只能向分布电容及 Q801 集电极泄放，由于这个 LC 回路阻尼很小，使
振幅很大的高频振铃电压叠加在 V。上。该电压上升十分陡峭，其谐波成分相当丰富，
加上工作电流较大，所 以瞬时功率相当可观，从而产生一个很强的射频干扰源。此干扰一 方面通过射频传输至天线，进入电视机，另一方面；通过开关变压器初级间的分布电容传导 至次级进入输出电源中。若不采取措施，会影响本机收看，也会污染电网，影响邻近电视机 的收看。开关干扰在电视机屏幕上的反映是，屏幕的左边出现垂直黑条，
该机芯的电源电路采取了下列措施，使开关干扰减少至最低程度，在接收电视图像时，
已看不到干扰的影响：
(1)在电源输入端串接了一只电源互感器 T801(o．66mH)，用它来防止开关电源高次谐 波通过电网电源干扰其它电视机。
(2)在 C807 两端并接了高次谐波摅波电容 C802。
(3)选用反向恢复时间短的快恢复整流二极管。
(4)开关管 Q80l 的基极及发射极上串入缓冲电感.
(5)印制板的元件设置合理。
4．遥控电源电路。
为在遥控关机状态下使微处理器 QA01 电路继续工作；东芝 289X6M 机芯专门设置了 遥控电源电路，以产生 5V 及-30V 的直流电压。该电路也采用了开关稳压电路，主要由开关 振荡器、稳压输出电路及过压保护
电路等部分组成。具体见图 2—13 图的下半部分所示。
(1)开关振荡器的工作过程
如图 2—13 所示，在该机芯的遥控电源电路中的开关振荡器由开关管 QE04、开关变压
器；T803 有关绕组等组成了自激间歇振荡器。其中 RE09，提供振荡器的启动电流，使 QE04 导通放大．并最后进入饱和导通状态；T803 的(3)～(4)绕组与(1)～(2)绕组之间构成正反馈回 路，阻容元件 REl2、CE03 构成振荡管 QE04 的基本定时元件。该电路利用 T803 的正反馈、 基极定时元件的充放电和振荡管 QE04 的放大作用，形成持续的自激振荡；在 QE04 基极形 成开关脉冲，由其集电极输出高频率的脉冲电压,电压幅度为 450v～550Vp—p，振荡频率为[Page]
45～55kHz。再利用开关变压器 T803 的储能、放能作用，可向负载提供电源电压。具体工 作过程如下：
开机后，300v 直流电压经 RE09 电阻加到开关管 QE04 基极，使 QE04 开启导通，集电
极电流流过 T803 的(3)～(4)绕组，产生的感应电压耦台到 T803 的(1)～(2)绕组，于是在 T803 的(1)～(2)绕组上的正反馈电压经 CE03、REl3、REl2 作用到 QE04 基极，使 QE04 产生雪崩 过程而迅速饱和。在 QE04 饱和期间，T803 的(3)～(4)绕组中的电流线性增大，此时 T803 次级绕组中的整流二极管 DE06、DE07 均截止，此时 T803 是建立磁场能量的过程。当然， 随着正反馈电流不断从 QE04 基极注入，使正反馈耦合电容 CE03 不断被充电，充电的结果
使 CE03 的右端即 QE04 基极电位下降，最后导致 QE04 退出饱和区。QE04 集电极电流的减 小，使 T803 各绕组感应脉冲的极性均变反，再经 T803 的(1)～(2)绕组反馈，又使 QE04 迅 速截止。在 QE04 截止期间，T803 次级绕组感应脉冲的极性为(6)端和(8)端相对于(7)端为正， DE06 和 DE07 导通，在 CD06 上建立起 9V 的直流电压，在 CDl9 上建立起一 35V 的直流电 压，在 QE03 经 DE03 和 T803 的(1)～(2)绕组放电，另外 300V 直流电压经 RE09 给 CE03 反 向充电，这些均使 CE03 左端即 QE04 基极的电位上升，最后使 QE04 截止结束。
(2)稳压调控及直流输出过程
在开关脉冲变压器 T803 次级绕组(6)～(8)中设置了电压输出电路(其中(7)端为冷地端)， 可以输出一 30V、+5V 和复位脉冲电压，向该电视机的遥控电路系统供电。具体过程是： T803 的绕组(8)端输出负向脉冲电压，经过 DE07、CE09 半波整流滤波，取得直流电压，再 经过 QE08、DE08 等组成的并联调整型稳压电路(不是开关型稳压电路)，可输出-30V 直流 电压。例如，某种原因使输出电压绝对值增加时,DE08 两端压降不变，使 QE08 发射结电压 加大．三极管导通电流加大，集一射极压降减小，进而使输出端电压绝对值减小，起到稳压 作用。T803 的绕组(6)端输出正向脉冲电压，经过 DE06、CE06 半波整流滤波取得直流电压， 再经过 QE07、DE07 等组成的并联调整型稳压电路，可输出+5V 直流电压。稳压原理同前。 另外，QE06 可以通过集电极向遥控电路系统提供复位电压+5V。刚接通电源瞬间。经 前述并联凋整型稳压电路可输出+5V 电压，向遥控电路供电；但 QE06 发射结并联电容 CE07 有一个充电过程，不能使 QE06 立即进入导通，其集电极输出零电压：当 CE07 充电到 0．7V 后，QE07 进入饱和导通状态，其集电极输出约+5V 电压。复位电压晚于+5V 电源电压，可
防止遥控电路误动作。
(3)过压保护过程
在遥控电源电路中的开关管 QE04 的基一射极之间设置了过压保护电路，主要由 QE09、DE05、DE04、DEl2 等组成。在正常状态时，QE26 由 RE26、RE22 等提供基极正偏 电压，Q209 处于放大状态。此时 QE09 对 QE04 发射结电压未形成明显影响。另外脉冲变 压器 T803 绕组(1)～(2)间不断地出现不同极性的感应电动势，在出现(1)端为(-)、(2)端为(+) 的电动势时，电容 CE05 迅速经 DE05 充电，虽然 CE05 可通过 REl4 缓慢放电，但 CE05 两 端可得到基本稳定的充电电压(电路图标为-10．5V)，此电压可使稳压二极管 DE04、DEl2 处于反向偏导通状态。[Page]
当输出电压过大时，在 T803(1)～(2)绕组上也必引起幅度过大的脉冲电压，在 CE05
两端的充电电压值将加大，使稳压二极管阳极端电位更负、更低，它使 QE09 基极跟随下降， 导致 QE09 由放大态进入饱和导通态，使电源开关管 QE04 基一射极间偏置电压过小，而使
振荡器处于停振状态，起到了过压保护作用。
5．遥控开／关机电路

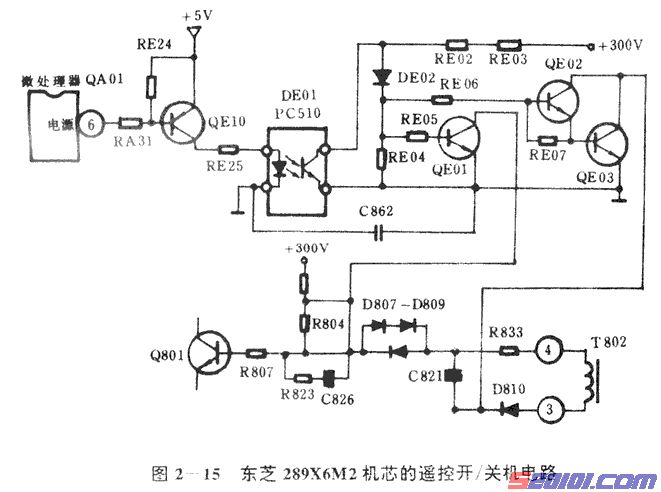

东芝 289X6M2 机芯的遥控开／关机可通过遥控盒或电视机面板按键控制整机的主电 源，其控制机理是：由微处理器 M50436—585SP 的(6)脚输出的电平进行控制，在整机正常 供电时，该脚为 0V：在“等待”状态时该脚为高电平(5V)。具体电路由 QA01、QEl0，DE0l、 DE02 及 QE01 一 QE03 组成，具体电路见图 2—15 所示。
如图，当整机处于“等待”状态时，微处理器 M50436—585SP 的(6)脚输出高电平(+5V)， 此时，QEl0 基极输入高电位，使 QEl0、光电耦合器 DE01 不工作。光电耦合三极管不通过 电流，则电阻 RE02、RE03 通过电流很小，其电压降落也小，使 QE01、QE02 基极电位较 高，均为饱和导通状态，集电极输出低电平，进而使电源开关管 Q801 基极电位下降为低电 平，自激振荡器停振，主电压输出为零，整机仅消耗少量电能，输出低电平还使脉宽调整管 Q802、Q803 集电极降为低电平，不能输出控制电压，故而不能控制 Q801 基极电平，使 Q801 更稳定地停振。
当整机处于正常运行状态，微处理器 M50436—585SP 的(6)脚输出为低电平(0V)，此
时，QEl0 基极输入零电平，使 QEIO 饱和导通，光电耦合的二极管、三极管都通过电流， RE02、RE03 电流加大，使 QEOl、QE02 基极电位下降，QE01～QE03 都处于截止态，其集 电极输出高电干，对 Q801～Q803 的工作状态均无影响，可使稳压电路输出正常的工作电压。 二、典型故障的检修流程、确诊故障的关键数据及贵重易损件的修理与替代
(一) 检修流程
1.遥控开／关机电路的检修流程
东芝 289X6M2 机芯遥控开／关电路的故障常表现为:遥控开机或遥控关机失效。当操作 遥控盒和面板键 盘各按键均不能开机时，则应当检查微处理器及其接口电路，具体方法是：用万用电表检查 微处理器的(52)脚的
工作电压，正常时该脚应为+5V 左右。若电压为 0，则应当检查+5V 稳压电路是否正常;若 电压正常，则应
检查 QA01(28)脚或(29)脚波形，用示波器可见到 4MHz 晶振信号，幅度大于 2Vp-P。若波形 异常，则是微处理器
或外接晶体损坏，若波形正常，则应继续检查 QA01(27)脚复位电压输入端。在正常情况下，
QAOl 的(27)脚应有
+5V 电压;否则应检查预置电路 QE06。若 QA01 的(27)脚有+5V，可将该脚与其它电路断开， 这时若该脚电

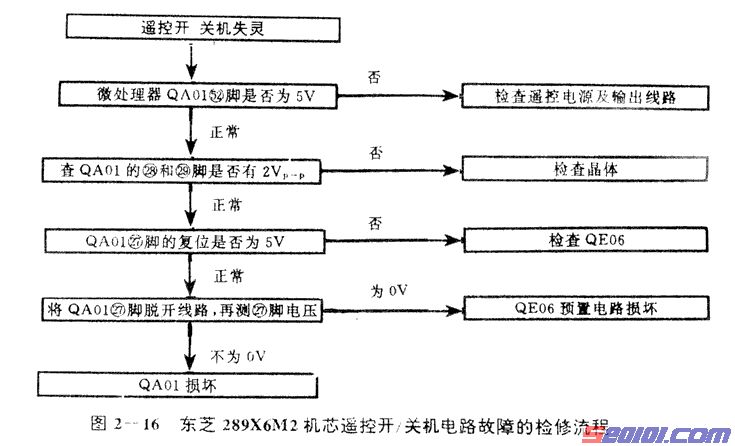

压不是 0V，是 QA01 损坏；若为 0V，还应在 QE06 预置电路寻找故障。 具体检修时，可按图 2—16 所示步骤与流程进行，
2．主开关电源及保护电路的检修流程
东芝 289X6M2 机芯主开关电源有故障时，常表现为无光栅无伴音，在检修时，可在接 入假负载的情况下，
从检修主电源输出即+B 入手，通常有三种情况：
(1)检测值为 145V 时 出现这种现象，说明稳压电路无故障，应当检查行扫描电路的故障。这时，应重点检查[Page]
行输出级和行逆程 变压器等电路，行输出管、行推动变压器、行逆程变压器等高电压、大电流元件是易损元件。
(2)检测值为 60～80V 时
应当重点检查开关变压器 T802 及其副绕组(10)一(13)所接的稳压电路。同时检查电子滤 波器 Q807、Q806 集
电极与发射极之间的电压降．正常电压在 3～6V 左右。若电压降值过大，应当检查或更换 三极管；否则应当
检查滤波电容 C818、C816、D815 等元件是否正常。
(3)检测值接近于 0V
首先应当检查保险丝 F801、F802 及电容 C810、C816 等是否击穿、短路或烧毁。F802
烧断，是机芯负载
过流或短路造成；F801 烧断，是稳压电路自身造成。接着检查主电源稳压电路的控制电路、 电源开关管及整
流滤波元件。在这部分电路中，应当着重检查电源开关管 080l、误差放大管 Q804、脉宽控 制管 Q801、Q803、
有关二极管 D807~D809、D811～D813 等。保护电路动作，也引起无输出电压，应当检查
Q805、D822 等。
副稳压电源短路、过流，也可引起 F801 烧断，应当检查副稳压电源的电源调整管 QE804、
脉冲变压器

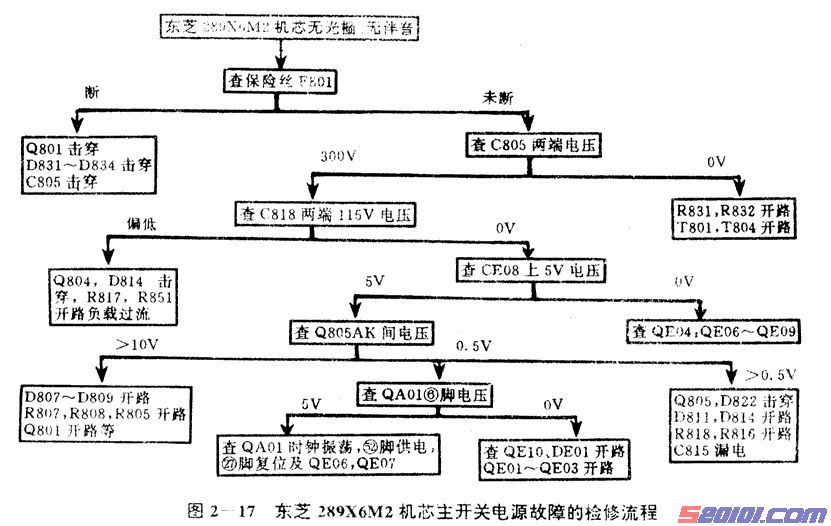

T803 及保护管 QE09 等。 具体检修流程见图 2—17 所示。
(二) 确诊故障所需的关键数据

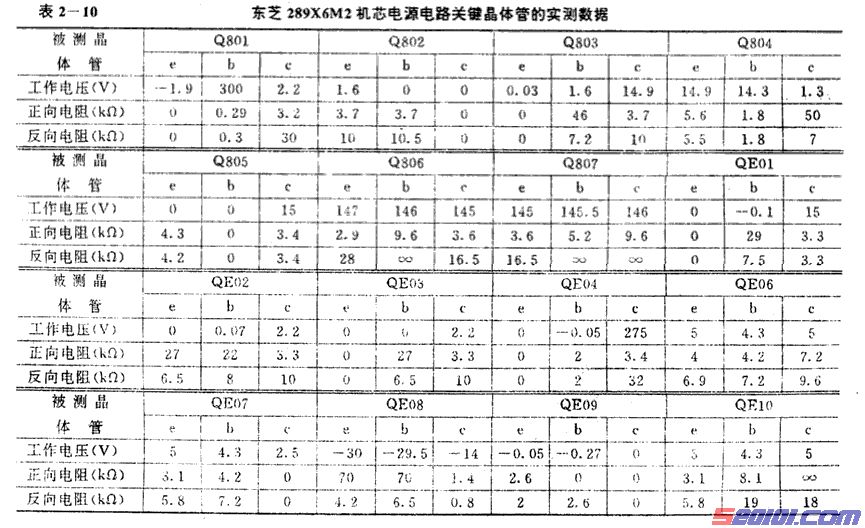

东芝 289X6M2 机芯系列彩色电视机电源电路在检修过程中确诊故障所需的关键数据， 见表 2—10 所列
(用 500 型万用电表在东芝 288D6C 型机上测得，电阻档为 RXlkΩ，在测 Q806、Q807、 QEl0；QE06、QE07、QE08 等管于时均以主机冷底板为接地点，其它管子则以主开关屯源 的热底板为接地点)。
(三)贵重易损件的修理与替代
东芝 289X6M2 机芯电源电路由分立元件组成，因此其易损件主要参数及互相替代的元 件型号如下：
1.2SA1015 的主要参数与代换
在东芝 28X6M2 机芯中采用，2SAl015 三极管的主要有 QEl0、QED6，其主要参数是：
VcBO=50V，ICM=0.5A,PCM=0.4W。可用来直接代换的三极管有：CGl015，2SA33、3CG15、
3CG21 等。
2.2SA950 的主要参数与代换
在东芝 289X6M2 机芯中采用 2SA950 三极管的主要有 QE09、QE07。其主要参数 是:VcBo=30V,ICM=0.8A；PCM=0．6W。可用来直接代换的三极管有：3CA1A、1SA952、
3CA3F 等。
3．2SAl012 的主要参数与代换
在东芝 289XM2 机芯 中采用 2SAl012 三极管 的主要有 Q802 。 其主 要参数是：
VCBO=60V，ICM＝5A.,PCM=25W。可用来直接代换的三极管有：3CAl0D、3CF3B、3CD8、
2SAl008 等.
4，2SAl265 的主要参数与代换
在东芝 289X6M2 机芯中采用 2SAl265 三极管的主要有 Q806 。其主要参数是： VCBO=140V,ICM=10A，PCM=100W。可用来直接代换的三极管有；2SB817,2SB982,2SA1227 等。
5．2SCl815 的主要参数与代换
在东芝 289X6M2 机芯中采用 2SCl815 三极管的主要有 QE0l,QE02。其主要参数 是:VCBO=80v，ICM＝0．5A，PCM=0．4W。可用来直接代换的三极管有；3DG4,3DG6,3D030
等.
6．2SC1959 的主要参数与代换
在东芝 289X6M2 机 芯 中采用 2SCl959 三极 管 的主要有 Q803 。 其主 要 参数是： [Page]
VCBO=50V，ICM=0．15A，PCM=0．45W。可用来直接代换的三极管有：C1959、3DG8、
3DG201 等。
7．2SCl627 的主要参数与代换
在东芝 289X6M2 机芯中采用 2SCl627 三极管的主要有 QE08。其主要参数是：
VcBO=70V，ICM=0.2A，PCM=0．4W。可用来直接代换的三极管有：3G181G、3DG12、
3CGl8、3DK4 等。
8．2SC2655 的主要参数与代换
在东芝 289X6M2 机芯中采用 2SC2655 三极管的主要有 QE03。其主要参数是， VCBO=60V，ICM=2A。PCM=0．9W。可用来直接代换的三极管有：3DKlOC、3DA87,/DA93 等。
9.2SC2230 的主要参数与代换
在东芝 289X6M2 机芯中采用 2SC2230 三极管的主要有 Q807。其主要参数是，
VCBO=200V，ICM=0．1A，PCM=0．8W。可用来直接代换的三极管有：3DA87A、3DAl82J、
3DA93 等.
10．2SC3148 的主要参数与代换
在东芝 289X6M2 机芯中采用 2SC3148 三极管的主要有 QE04。其主要参数是：
VcBo=900v，ICM=3A，PcM=40W。可用来直接代换的三极管有：2SC3150、2SCl316，3SC2979、
2SC3178 等。
11．2SD1279 的主要参数与代换
在东芝 289X6M2 机芯中采用 2SDl279 三极管的主要有，Q80I。其主要参数是：VCBo
＝1400V，ICM=10A，PCM=50W。可用来直接代换的三极智有：2SDl942、B4208、2SD905
等。
三、疑难软故障检修经验
实例 1 东芝 288D6C 型机无光、无声，无待命指示
故障表现；一台东芝 288D6C 28 英寸彩色电视机，通电开机后，无光栅无声响，待命 指示灯也不亮，仔细听机内无任何响声发出。
故障分析及检修：这是典犁的电源电路故障。应重点检查其交流输入及主开关电源
电路。
(1)首先进行静态检查，即在电视机不通电的情况下，用万用表测量电源插头两脚的
直流电阻。当电源开关接通后，该正常电阻值应为 22～32Ω。实际测量阻值为无穷大，说明 该机的保险管已烧断或电源输入电路有断路故障。然后打开电视机后盖，取出保险管 F801 发现已烧断。保险丝 F801 烧断，说明整流滤波电路、消磁电路或开关管 Q801 有短路故障。
(2)检寻引起保险管烧断的原因。在检修电源短路的电视机时，没有找到烧断保险管
的原因，不能盲目地换上新保险管通电检查，否则不仅会烧断新换的保险管，而且会使故障 进一步扩大。首先检查开关管 Q801 有无短路故障，在不拆下 Q801 的条件下，通过测量 Q801 的集电极与发射极之间的正向电阻即可判断 Q801 是否损坏。对于本机来说，将万用表置于 RXlkΩ 档，红表笔接 Q801 的集电极，黑表笔接发射极，此时应有 4kΩ 左右的电阻值；然 后将两只表笔对调，表针应有一充放电过程，而后指示在较大的阻值处，说明 Q801 是好的。 用上述方法检查后测得 Q801 的集电极与发射极之间的正反向电阻均为 0Ω。检查 C821 是好 的，证明 Q80l 损坏。Q80l 既是该机开关稳压电源的开关管又是振荡管，是整个电源电路的 核心元件，它一损坏就会导致开关电源无输出而使整机出现无光栅、无图像、无伴音的故障。 用一只 3．15A 保险丝管更换 F801，用一只 2SD820 代换 Q801 后，开机试验，声光[Page]
像均正常，故障排除。
实例 2 东芝 288D6C 型机刚开机有“吱”的一声，随即三无
故障表现：一台东芝 288D6C 型 28 英寸彩色电视机，通电后，有待命电源指示，并且 刚按下电源开关 S801 的瞬间能听到“吱”的一声，而荧光屏不亮，无图像，无伴音。
故障分析及检修：通电后待命灯亮，说明其遥控电源(即辅助电源)工作正常，刚开机 时发出“吱”的声音，说明主开关电源的开关振荡电路已工作。这种情况下电视机无光无声， 说明保护电路已工作，通常的故障原因有：一是行扫描电路(特别是行输出)有元件过流，二 是主开关电源中的稳压控制电路失效，使+B(+145V)输出超过+145V。对此，具体检修步骤 与方法如下：
(1)检查 145V 输出电压。用万用表测量 145V 输出电压，实测结果仅为 86V。输出电
压过低，表明故障一是在负载电路，二是在电源电路自身有故障。为了判断是电源电路发生 故障，还是负载电路有故障，应断开负载，检修电源电路。
(2)检查电源电路。将 L803 的一端焊开，在 145V 输出端接上一只 3kΩ／5W 的电阻 作为假负载，接上假负载可防止 145V 输出电压由于空载而损坏开关管等。将电路连接好后 再开机测量 145V 输出电压约为 68V，表明电源电路有故障。应着手以下检查：
首先检查整流滤波电路。测量开关管 Q801 集电极对地电压为 300V，说明整流滤波电 路无故障。
接着检查开关管取样放大电路。由于 145V 输出电压过低，故测得 Q804 各脚电压也比 正常值都低。检查 Q804 也没有损坏。测量 D814 的正反向电阻也正常。检查 R851、R818、 R817 及 C815 都没有损坏。给电视机通电后，调整 R851 电压有变化，但仍不能使+B 电压 升高至 145V。检查了开关管 Q801、推动管 Q802、Q803 也是好的。最后将 C813 焊下测量
发现 C813 呈开路状态。从图 2 一 3 中可知，C813 为脉宽调整电路的定时电容，它的放电 速度可决定 Q803 的起始导通时间，从而调整脉冲宽度，也即调整了 Q801 的导通时间，进 而调整输出电压的大小。由于 C813 无容量，没有充放电能力，因此，使开关管 Q801 的截 止时间变长，即开关管的开关频率明显变低，导致 145V 输出电压变低。
用一只 2400pF 云母电容更换 C813 后，开机试验+B 电压升高，重新调整 R851，使电
压+B 为 145V，再去掉假负载．将 L803 焊好，通电试机．电视机工作正常，故障排除。 实例 3 东芝 288D6C 型机在收看过程中突然无光、无声
故障表现：一台东芝 288D6C 型机 28 英寸彩色电视机，使用半年左右，在收看过程中 突然发生无光栅、无图像、无伴音故障。即接通电源开关后，机内—点动静也没有。 故障分析及检修：由故障特征判断，故障在电源电路，可作如下检查：
(1)检查电源输入电路。将万用电表置于 RXlΩ 档，接通电源开关，测量电源插头两 脚的正反向电阻均为 28Ω，是正常的，表明电源输入电路无故障，即电源保险管和整流电源、 消磁电路等无故障。
(2)检查整流滤波电路。接通电视机电源开关后，测量 C807 的两端电压为 298V，说 明整流滤波电路无故障。
(3)检查稳压电路。测量 145V 输出端电压为 0V，表明稳压电路有故障。稳压电路是 否工作的关键点电压是开关管 Q801 的基极电压，正常值应为-1. 5V．实际测量为 0V，说明 由开关管 Q801 组成的振荡电路没有振荡。使 Q80l 停振的原因有两方面：一是启动电路有 故障；二是保护电路工作迫使 Q801 停振。首先检查保护电路是否工作，此时测量可控硅 Q805 阳极电压，实际测量结果为 0V，说明保护电路没有工作。然后检查开关管 Q80l 的振 荡启动电路，该电路是由 R803、R804、L80l、L809 等组成。经过详细检查发现 R803 阻值 变为 620kΩ(实际值 56kΩ)。从图 2—13 中可知，R803 为开关电路的启动电阻，其阻值变大， 便会使 Q80l 基极启动电压减小甚至没有启动电压，因此电路不能启动，致使开关稳压电源[Page]
输出为零而出现本例故障。
用一只 56kΩ／3W 电阻更换 R803 后，开机试验，声图正常，故障排除， 实例 4 东芝 288D6C 型机开机后发出“咕咕”响声，并无光、无声
故障表现：一台东芝 288D6C 型 28 英寸彩色电视机，通电后有待命指示，机内有较大 的“咕咕”响声，但无光栅，无伴音。
故障分析及检修：从前面的电路解析中可知，当该机的电源电路发生故障时，不仅无 光栅无伴音，同时扬声器也无任何噪音，而当行扫描电路发生除短路以外的故障时，由于电 源电路正常，电源电路的 24V 电压供给伴音中放电路和低放电路，因此，扬声器会有“沙 沙”声。由上述分析可知，当电源接通时有“咕”的一声，说明机内有短路故障，又因扬声 器无任何噪音，说明故障在电源电路。其检修方法与步骤是：
（1）检查电源稳压电路。将万用表置于 250V 档，并接在 C818 两端，接通电源开关时，
测得 145V 电压升高到 226V，随后万用表的指针指到 0，说明保护电路起控工作。
（2）检查保护电路．测量可控硅 Q805 的阳极电压为 0．7V，说明可控硅 Q805 确巳导 通，即保护电路进入保护状态。145V 直流输出电压升高，说明稳压电路有故障。
（3）检查稳压控制电路。该机的稳压控制电路主要由取样和误差放大管 Q804、脉宽电
路 Q803、Q802，开关管 Q807 和启动电路(R803、R804、L801、R809)等组成。检测方法是： 关断电视机电源后，检查取样线圈 T802 的（7）、（8）绕组正常，检查 R851 也正常，测量 Q804 的各脚对地电阻值也基本正常(正常值是基极到地电阻为 2.lΩ，集电极到地电阻为 75Ω， 发射极到地电阻值为 6.5Ω，表明 Q804 没损坏。用万用表 RX1Ω 档，测量 C815 正极对地电 阻值为 0Ω，表明 C815 正极对地有短路故障。将 C815 焊下测量其正反向电阻均为 0Ω，说
明 C815 已内部短路损坏。从图 2—13 中可知，C815 为该机稳压控制电路中的误差取样电
压的滤波电容，正常工作时，在开关管 Q80l 截止期间，取样绕组(即 T802)的（7）、（8）产 生的正比于输出电压(145V)的感应电动势，经 D811 的整流，在 C815 两端得 31V 左右的直 流电压，Q804 将这个电压变化量放大并加到脉宽调整电路 Q803 基极，从而改变 Q803 的基 极偏置点，进一步控制开关管 Q801 的导通时间，从而控制输出电压的大小。该机由于 C815 内部短路后，致使 31V 取样电压变化量对地短路而消失，造成 Q803 的基极电压下降，Q803 的导通时间缩短，开关管 Q80l 截止时间缩短，输出升高，促使保护电路的核心元件 Q804 可控硅的阴极电压上升而导通，这样开关电源因保护电路起控而无电压输出，因此，就出现 了本例故障。
用一只 4．7μF／25V 电容更换 C815 后，开机．电视机恢复正常，故障排除。
实例 5 东芝 289X6M 型机无光无声，但待命灯亮
故障表现：一台东芝 289X6M 型 28 英寸彩色电视机通电开始后，无光栅无声响，待命 指示灯也不亮，仔细听机内无任何响声发出。
故障分析及检修：由故障表现判断，该机的电源电路有问题。具体检修步骤与方法如
下：
（1）首先进行静态检查。用万用表测量电源插头两脚之间的电阻值为 32Ω，与正常值[Page]
相同，说明电源部分的整流电路，消磁电路等正常。
检查负载电路。将万用表置于 RXlkΩ 档，测量 145V 负载(即 D815 负载对地)的正反 向电阻，实际测量结果是正向电阻为 3kΩ，与正常值相同：反向电阻为 6．2kΩ(用 RXlkΩ 档，万用表灵敏度为 20kΩ／V，以下均同)与正常值也相同，说明负载电路无故障。表明故 障在开关电源稳压或保护电路。
用万用表测量 Q80l 的发射结和集电结正反向电阻均正常，说明 Q801 没有损坏。测量 Q802 的发射结正反向电阻都在 12kΩ 以上(正常值正反向电阻为 6kΩ 左右)，测量其集电结 正反向电阻也都比正常值(Q802 集电结正向电阻正常应为 6kΩ，反向电阻 1000kΩ)大，由此 检查表明 Q802 已损坏。再测量 Q803 的各结正反向电阻也比正常值大(Q803 的发射结正向 电阻应为 6kΩ，反向电阻应为 1000kΩ 以上，集电结正向电阻应为 6kΩ，反向电阻应为 1000kΩ 以上)。通过这一步检查，表明 Q803 也已损坏。测量 Q804 的发射结和集电结正反向电阻与 正常值相同(Q804 发射结正向电阻约为 6kΩ，反向电阻无穷大，集电结正向电阻约为 6kΩ， 反向电阻无穷大)，说明 Q804 是好的。
用一只 2SA966 更换损坏的 Q802，用一只 3DG8C 代换损坏的 Q803。再检查保护电路
主要元件 D820、D822 也是好的。通过上述检查初步认为电源电路恢复正常。
(2)通电检查电源电路。在给电视机通电前为了安全起见，应断开电源负载电路，方法 是将 L803 焊开一端，并在 145V 电源接上一只 3kΩ／50W 的假负载。按上述方法接好假负 载后，通电测量 145V 直流电源电压正常，而且十分稳定，说明电源电路全部恢复正常。去 掉假负载，接通所有电路，开机试验，电视机光栅、图像、伴音均正常。
从图 2 一 13 中可知，Q802、Q803 是该开关稳压电源脉宽调整电路的核心元件，而脉
宽调整电路的主要作用是控制开关管 QB01 的导通时间，从而控制输出电压的大小。当 Q802、 Q803 开路损坏后，使无法给 Q801 提供控制信号，因此，Q801 也就无法导通，这样开关稳 压电源就无输出而导致本机无光无图无声的“三无”故障。
实例 6 东芝 289X6M 型机无光、无声，但机内发出“吱吱’’声
故障表现：一台东芝 289X6M 型 28 英寸彩色电视机，通电后荧光屏不亮，无伴音，但 机内发出"吱吱"叫声。
故障分析及检修：这类故障应着重检查其主开关电源的稳压调控电路。具体方法如下：
（1）检查 145V 输出电压。在检测前断开 L803，在 145V 电源输出端接上一只 3kΩ／
5W 的电阻作假负载。测量 145V 电压只有 53V，说明开关电源稳压或保护电路工作不正常。
（2）检查整流滤波电路。测量 Q801 集电极对地电压为 300V，说明整流滤波电路无故 障，
（3）测量 Q803 各极电压。实测基极电压为 7.4V(正常值应为 0.16V)，Q803 发射结电
压明显升高，说明 Q803 发射结损坏或严重虚焊，将 Q803 焊下后测量其发射结正反方向电 阻均为无穷大。显而易见，Q803 内部发射结开路损坏后，便不能有效调控 Q801 的导通时 间，致使输出电压降低，因而就导致了本例无光无声但有“吱吱”叫声的故障。[Page]
实例 7 东芝 289X6M 型机无光无声， 待命灯不亮
故障表现：一台东芝 289X6M 型 28 英寸彩色电视机，据用户讲，该机在发生故障之 前电视机光栅闪动几下，尔后无光栅无图像无伴音。
故障分析及检修：从上述现象分析可知，导致本例故障的原因大致有二：一是电源电 路有故障；二是电源负载电路有故障，使保护电路工作造成“三无”故障。具体检修步骤与 方法如下；
（1）检查电源输入电路。将万用表置于 RXlΩ 档测量电源插头两脚之间的正反向电阻 为 30Ω，与正常值相同，说明电源输入电路无故障。
（2）检查整流滤波电路。给电视机通电后 测量开关管 Q801 集电极电压为 298V，说 明整流滤波电路无故障。
（3）检查开关振荡电路。本机开关管 Q801 自激振荡电路由启动电路和正反馈电路及 Q801 等组成。其启动电路的元件主要有 R803、R804、L801 和 R809 等。正反馈电路元件 主要有 D807、D808、D809、R803、R809 和：开关变压器 T802 初级绕组（9）、（10）等。 首先检查 Q801 是否起振，测量 Q801 的基极电压是否为-1.5V，即可判断其是否起振。实际 测量 Q801 的基极电压只有 0.55V。由于 Q801 基极有 0．55V 的正向电压，可以证明启动电 路的元件是好的，表明故障可能在正反馈电路。然后详细检查正反馈电路的每个元件，经过 检查 D807、D808、R807 等均正常，但发现 R808 由 2．2Ω 变为无穷大。R808 系开关振荡 元件，因而整机无光无声。因为无穷大后，就造成了反馈电路的反馈信号中断，使 Q801 不 能振荡，因而整机无光无声。用一只 2．2Ω 电阻更换后，故障排除。
实例 8 东芝 298M6M2 型机待命灯亮，但无光无声
故障表现；一台东芝 298M6M2 型 28 英寸彩色电视机，接通电视机电源后．无光栅无 伴音，但在接通电源开关的一瞬间听到机内有“嗡”的一声。
故障分析及检修：由故障表现判断，该机的保险丝未断，电源电路已接通电源，分析 可能是开关电源电路未工作。检修方法与步骤是：
(1)检查开关电源输出电压.测量 145V 输出端电压为 58V。145V 电压变低说明负载有 故障或开关电源电路有故障.为此应先区分是哪一部分电路有故障。
(2)采用切割分断法压缩故障范围。将行输出级供电限流电阻 R444 焊开一端，再测量
145V．输出电压仍为 58V，说明行扫描电路正常。
(3)检查开关稳压控制电路。测量开关管 Q80l 集电极电压为 300V，说明整流滤波电路 正常。测量 Q80l 正常，检查 Q803、Q802、Q804 均正常。然后用并联法检查 C812，电视 机恢复正常。将 C812 焊下测量发现完全无容量。从图 2—13：中可知，C812 为该机开关电 源软启动电路的定时元件。软启动电路的作用，是减少电流启动时 Q80l 的电流和功耗。在 电源起动时，一方面直流电压通过 R810、R811 及 R813 向 C812 及 C815 充电；另一方面，
在 Q80l 导通时，D813 及 R813 给 C813 形成一个放电通路。由于 C812 无电容失效，没充放 电能力．因此就无法控制 Q803 的导通与截止时间，也就不能控制开关管 Q80l 的导通时间， 致使开关电源输出电压降低，出现本例故障。用一只 lμF／25V 电容更换后，故障排除。[Page]
实例 9 东芝 289X6M2 型机白天收看正常，晚上收看图像严重扭曲
故障表现：一台东芝 289X6M2 型 28 英寸彩色电视机，据用户讲，在白天收看基本正
常，有时图象扭曲并不严重。但晚上收看时图像严重扭曲．同时光栅右侧有约 3MM 不亮区， 该现象说明行幅不足.
故障分析及检修：电视机在晚上市电电压比白天要低的情况下发生图像扭曲，行幅不 足的故障；表明是电源电路性能不良，如电源电路直流输出电压低或纹波电压增大等，因此 应重点检修电源电路。检修方法与步骤是；
(1)检查整流滤波电路。测量 C807 两端电压约为 300v；而且电压十分稳定，说明整流 滤波电路工作正常。
(2)检查稳压电路。首先测量 l45V 电压输出电压约为 98V，说明稳压电路中的误差取 样及脉宽调整电路有故障。
(3)检查取样放大电路。调整 R851 可以使输出电压升至 145V，但很快又下降为 118V， 说明电路有故障。检查 Q804 是好的.将稳压二极管 D814 取下测量其正反向电阻均变小．说 明，D814 性能不良。从图 2—13 中可看出，D814 系误差取样管 Q804 的基准稳压管，正常 工作时，D814 的齐纳击穿电压是不变的，以供经 D811 整流后的取样电压作基准比较，使 Q804 发射极电压得到一上增长值．用来调节 Q804 的正偏压，最终调节开关管 Q801 的导通 时间，达到输出电压恒定的目的。在本机中，由于 D814 性能不良，这样其齐纳击穿就随之 发生变化，导致误差取样电压无基准电压比较，而无法自动调控输出电压至规定的 145V， 因此出现了本例故障。
用一只 O527．5Y 稳压二极管(也可用国产质量好的，7. 5V 稳压管替代)更换 D314 后，
再调整 R851，使电压达到 145V 规定值，经过较长时间的试看，图像与伴音均正常，故障 排除。
实例 10 东芝 289X6M2 型机无光栅、无伴音
故障表现：一台东芝 289X6M2 型 28 英寸彩色电视机在正常收看过程中，突然整机发 生无光栅、无图像、无伴音故障。
故障分析及检修：电视机“三无”应首先检查电源电路；具体步骤与方法如下，
(1)首先进行静态检查。即在不通电的情况下，将电源开关置于接通状态，测量电源插 头两脚的直流电阻值为 32Ω．正常，说明该机的保险管、消磁电路和整流电路无故障。
(2)通电检查。接通电源后测量 C807 两端电压为 300V，这是正常的，说明整流滤波 电路正常。
(3)检查稳压电源电路。测量 C818 两端电压，正常时应为 145V，实际测量为零。将 L803 焊开一端，接上假负载，再测量其电压仍为零，说明故障在开关稳压电路。断开电视 机电源，用电阻法检查 T802 次级电路有无短路故障。将万用表置于 RXlΩ 档测量 C818 两 端的电阻值，所测结果为零。说明是 C818 短路或整流二极管 C815 短路。将 C818 焊下测量 其正反向电阻均正常，测量 D815 正反向电阻均为零，说明是 D815 短路损坏，致使开关电 源无输出而造成本例故障。
用国产 FR304 高频二极管更换原 D815(原型号为 3JH61)后．故障排除。
实例 11 东芝 289X6M2 型机通电后无任何反应(一)
故障现象：一台东芝 289XM2 型 28 英寸彩色电视机，打开电源后，整机无任何反应。 故障分析及检修：这是典型的电源电路的故障，拆开机壳检查直流高压保险丝 F802 熔 断，行输出管 Q404 击穿。更换 Q404 和 F802 后，屏幕仍无光栅，上述两元件又损坏。本机 电源只设有过压保护，而利用开关电源自身反馈功能作为过流保护。这种保护也只是降低电 源的输出电压，尚未达到停振的程度。这种情况应立即关机，才可能不会发生行输出管和 F802 的烧坏．但时间稍长，行管产生热击穿使 F802 烧坏。据此为稳妥起见，在检修时可分[Page]
以下几步进行．
(1)先换上 F802．然后，接假负载电阻(350⊙／20W)检测+145V．如正常，证明电源完
好。
(2)换行输出变压器、行输出管．检测+145V 端对地大于 10kΩ。C447 对地>20kΩ，C311
对地>2kΩ，C448 对地>500Ω，去掉假负载恢复电路．
(3)通电时将电表并于 R444 两端，电压为 0．5V 以上则正常。 实例 12 东芝 289X6M2 型机通电后无任何反应(二) 故障现象；同实例 11。
故障分析及检修：按实例 11 思路先检查电源电路。开机检查无明显的器件损坏和元件 烧焦现象，但主开关电源无输出。分析可能是保护电路动作，对此应重点检查其保护电路， 具体步骤与方法是：
(1)断开 Q805，在+B 即+145V 端接入电压表和假负载电阻。
(2)将输入的市电用调压器降低，开始从交流 50V 起调，当次级升至 145V 时，随着交 流市电升高仍在升高，证明思路正确．
(3)检查 Q802、Q803，Q804、Q810、Q812 是否完好。如果完好可在 C821 上并入 47μF
／25V 电容重复上述第(2)项的检查，如发现+145V 电压出现稳定现象，将 C821 换新后故障 排除。
实例 13 东芝 289X6M2 型机通电后无任何反应(三)
故障现象：同实例 11.
故障分析及检修：按实例 11 的方法在+B 输出端接上假负载。断开 Q805，接通电源测 假负载两端仍无+145V 输出，查 Q801 的 C 极有 300V 电压。这种情况排除了过压保护动作 和过流的可能。从前面的电源解析中可知，开关电源的+15V 输出端的负载如果短路(AN7178 击穿)，则保险电阻 R642 立即熔断。遇此情况，先剔除遥控开关机电路，将光耦器 PC510 次级光敏三极管 C、E 极短路，使其呈强制开机状态。经检查，发现该故障系光电耦合器 PC510 损坏所致。用 4N28 更换 PC510 后，故障排除．
实例 14 东芝 289X6M2 型机无规律性的自停机
故障现象：一台东芝 289X6M2 型机 28 英寸彩色电视机，开机后有时有光栅，有时无 光栅，收看过程中有时停机。
故障分析及检修，在故障表现时，观察灯丝不亮。测+B 为+148V，正常，但无行电流．据 此排除了电源保护的可能。纯属行停振造成，只能从两处入手检查，一是 IC501 的第(40)脚 电压在停机时是否正常。不正常，查 D401．如果正常，是 X401(500kHz)晶振漏电(此处所 谓晶振，其实是一只陶瓷滤波器)。如发生漏电，会引起行扫描间歇性停振。更换 X401 后 故障排除。
实例 15 东芝 289X6M2 型机在收看过程中突然图声光消失
故障表现：一台东芝 289X6M2 型 28 英寸彩色电视机，在收看中突然图像和伴音均自 动消失。
故障分析及检修，拆开机壳，直观察看，发现电源电路中主滤波电容 C805(560uF／400V)
爆裂。用 470μF／450V 电容更换后使用不到三天，C805 及电压切换电路中的 C835(220μF
／200V)同时爆裂损坏．再次换上同型号滤波电容后，监测市电整流滤波电容 C805 两端电 压有时高达 600V 左右，有时又降为正常的 300V 左右。
判定故障原因是由于电压自动调整电路出故障，误将 220V 市电倍压整流而使 C835
两端加上 300V 电压，
C805 两端加上 600V 电压，导致两电容因耐压不够而爆裂损坏，在输入交流电压为[Page]
110V 及 220V 时，测得可 控硅 Q835(SF5J42)均处于导通状态。焊下 Q835 检查无异常，测 Q830(2SCl815)集电极电压为 4V，而正常为 0．32V。仔细观察系 Q830 虚焊，重焊后故障 排除．
