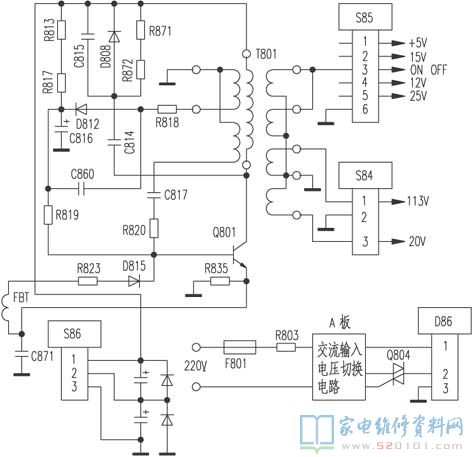

该机电源分Ａ、Ｂ两块板分别安置在左、右扬声器的侧边，通过插座相连，装卸十分方便，简要线路图如下所示。 经初步检查，发现保险丝Ｆ８０１熔断且内壁已烧黑。分析是严重短路所致。拔出插头Ｓ８６和消磁线圈插头后，测Ｄ８６{1

 该机电源分Ａ、Ｂ两块板分别安置在左、右扬声器的侧边，通过插座相连，装卸十分方便，简要线路图如下所示。
经初步检查，发现保险丝Ｆ８０１熔断且内壁已烧黑。分析是严重短路所致。拔出插头Ｓ８６和消磁线圈插头后，测Ｄ８６{1}脚正、反向对地电阻值均在１５ｋΩ以上，说明此处无短路现象。装上３．１５Ａ的彩电保险管，在拔去Ｓ８６插头的情况下开机，测Ｄ８６{1}端无输出电压，检测发现限流电阻Ｒ８０３（２．２Ω／１０Ｗ）开路。换新后开机，测Ｄ８６{1}脚有３００Ｖ的输出电压，说明Ａ板已无故障，应重点检查Ｂ板。（如果Ｄ８６{1}脚输出电压高于３５０Ｖ，则输入电压切换电路存在故障。应急修理时可将Ｑ８０４拆除，这时电路按通常的桥式整流方式工作。）
测插头Ｓ８６{1}脚对地电阻值近似短路，检查开关管Ｑ８０１（Ｄ１３９１）三极均已击穿。该机开关电源振荡原理简述如下：３００Ｖ电压经开关变压器Ｔ８０１向开关管Ｑ８０１ｃ极供电，同时通过启动电阻Ｒ８１３、Ｒ８１７、Ｒ８１９给Ｑ８０１ｂ极提供偏置电压，同时在正反馈元件Ｃ８１７、Ｒ８２０的作用下，使开关电源进入工作状态。为了减少干扰，行逆程脉冲通过Ｒ８２３、Ｄ８１５加至Ｑ８０１ ｂ极，使开关电源振荡频率与行频同步。

检查各启动电阻及Ｃ８１７、Ｒ８２０，均无异常。此时还需对Ｑ８０１ ｅ极限流电阻Ｒ８３５进行检查，因为Ｒ８３５工作于大电流状态，当该机因某种因素使Ｒ８３５开路损坏后，此时Ｑ８０１ ｅ极被断开，其ｂ、ｃ极将承受很高的尖峰脉冲电压而损坏。检查结果并无异常，因此决定换新管试机。市面上无Ｄ１３９１出售，用参数相近的Ｄ１４０２代换，为稳妥起见，拔去插头Ｓ８４后接上６０Ｗ的灯泡作为假负载，通电测Ｓ８４{1}脚能输出稳定的１１３Ｖ，Ｓ８５的各组电压输出也正常。断电将各插头恢复原状后试机，一切恢复正常。
