三洋A2机芯系列25英寸彩电原理与维修

一、整机电路结构特性及电源电路组成与工作过程
(一) 整机电路结构特性
三洋 A2 机芯是日本三洋公司 80 年末期开发生产并向海外推出的 25 英寸大屏幕遥控彩 色电视机机芯，常见的机型有三洋 CMX250、CMX2501B、CMX2510、CEM2515 等。在该 机芯系列彩色电视机中，其主机芯电路由两块大规模集成电路构成：其中图像与伴音中放与 解调采用 LA7520(在整机中的编号为 IC101，以下均同)；视频、包解码及行、场小信号处理 采用 M5l308SP(IC201)；伴音功放采用 LA4261(IC171)；场输出采用 LA7638(IC451)。遥控 系统采用日本三菱公司的  M34300N4—621SP(IC750)为核心构成。整机功能齐全，可接收 PAL、NTSC 及 SECAM 等多制式彩色电视节目，并可对上述制式进行自动识别切换，并可 预选 48 个频道．具有定时关机，无信号声音静噪及无信号自动关机功能；设有视频、音频 输入插座及耳机、录音插孔；屏幕字符可显示频道号、视频／电视(AV／TV)状态、音量、 亮度、对比度、色饱和度控制量、定时关机剩余时间、消音状态、标准工作状态，还具有其 它特殊功能显示等。
电源系统采用新型的带交流输入电压自动切换电路的宽电源开关稳压电路。其电源适用
电网电压范围为 80～290V．并设置了完善的保护措施。有五组直流电压输出：其中 B1(140V) 给行输出供电；B2(26V)给场输出及行激励供电；B3(22V)给伴音功放供电；B6(12V)、B8(12V) 给小信号处理电路供电。
(二) 电源电路的组成及工作过程

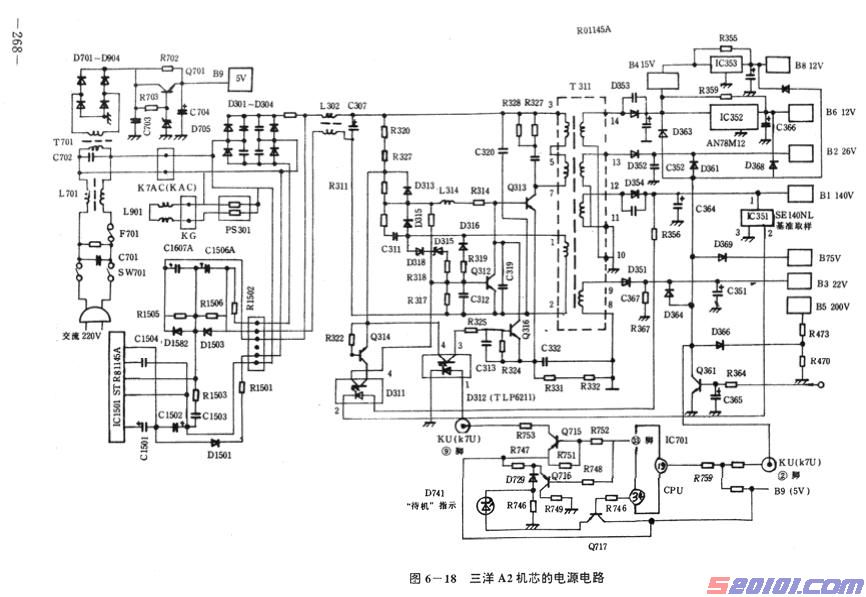

三洋 A2 机芯的电源系统由输入电压自动切换电路、主开关电源电路、遥控电源电路及 自动保护电路等部分组成。有关电路见图 6 一 18 所示(以三洋 CMX21510 型机为例，以下 均同)。

现从维修角度出发，将各单元的电路结构特性及工作过程简介如下：
1．交流输入电压自动切换电路的工作过程

如图  6  一  18  所示，三洋  A2  机芯的交流输入电压自动切换电路由新型开关厚膜块 STR81145A(IC1501)及其外围元件构成，其工作机理是根据交流输入电压的大小自动选择整 流方式。具体工作过程如下：
交流输入取样电压经 R1501、D1501、C1502 半波整流滤波后加到 IC1501 的(2)、(5)脚 间，供 IC1501 内部检测判断。当输入电压低于 145V 时，因 C1502 两端电压较低，则 IC1501
根据此电压自动识别后使 (2) 、 (3) 脚间短路，此时整流方式为倍压整流，即当 D7AC(KAC)(1)+、(2)一(交流正半周)时电流通路：(1)+→IC1501(2)→IC1503(3)→C1506A→ R1502→D304→(2)，此过程 C1506A 被充电产生直流电压；当 D7AC(1)-、(2)+(交流负半周) 时电流通路：(2)+→D301→R302→C1507A→ICl501(2)→IC1501(2)→(1)-端，此过程 C1507A 被充电产生直流电压．则 C1506A、C1507A 串联后即可在 C307 两端获得两倍压直流电压。 当输入电网电压高于 145V 时，C1502 两端电压较高，IC1501 内部自动判断后使其的(2)、(3) 脚间处于开路状态，此时整流方式按标准桥式整流状态工作。
2．主开关电源电路的工作过程
从图 6—18 中可知，三洋 A2 机芯的主开关电源电路采用自激式并联型开关稳压电源， 由自激开关振荡、稳压调控及脉冲整流输出等部分组成。具体工作过程是：[Page]
(1)自激开关振荡电路的振荡过程
三洋 A2 机芯的自激开关振荡电路由 R320、R321、R311、R314、Q313 及 T311 的启动 与反馈绕组构成。当电源接通后，整流滤波输出的 280V 电压，一路经 T311 的(3)至(7)绕组 加到开关管 Q313 集电极，另一路经启动电阻 R320、R321、R31l、R315 加到 Q313 基极(同 时对 C31l 充电)，Q313 开始导通，其集电极电流流过 T311 初级绕组并在反馈绕组上产生感 应电压，此感应电压经 C311、R312、D314 正反馈至 Q313 基极，使之迅速进入饱和状态； Q313 饱和导通后，其基极电压增大已不能控制集电极电流的增大，正反馈停止，则反馈电 压通过 R312、R314、Q313 发射极给 C311 反向充电(即 C311 放电)，随着反向充电的不断进 行，Q313 基极电压不断下降．Q313 由饱和状态退入放大状态,由于此时 Q313 基极电流不断 减小，使集电极电流亦相应减小，同样正反馈的作用使 Q313 迅速进入截止状态。Q313  截 止期间，C311 又被 C307 两端直流高压进行正向充电，C311 两端电压呈指数上升，则 Q313 基极电压随之上升。当 Q311 基极电位上升到高于发射极电位 0.7V 时，振荡电路又进入开 机瞬间的初始状态，以上过程周而复始不断进行,从而形成自激振荡过程。
(2)稳压调控过程
三洋 A2 机芯的稳压调控电路由误差电压取样集成块 SEl40NL(IC351)、D311、Q314 及 Q312 等构成。SEl40EL 为基准、取样及误差放大功能的集成块。其稳压过程为：当由于某 种原因如电网电压升高或负载减轻引起 B1(140v)电压上升时，IC351 的(1)脚电压↑→IC351 的(2)脚电压↓→流过 D3111 的(1)、(2)脚间电流↑→D311 的(3)、(4)脚间等效电阻↓→Q314 发射结电压↑→Q314 集电极电流↑→Q313 基极电位↑→Q312 集电极电流↑→Q313 基极电 流↓→Q311 导通时间缩短↑→T311 次级输出脉冲幅度下降→B1 电压升高的趋势得以抑制， 从而达到稳定 B1 输出的目的；反之当某种原因使 B1 端电压下降时，上述变化过程相反， 最终使 Q313 导通时间延长，输出电压趋于升高。可见该稳压控制过程实质是一闭环负反馈 控制，此负反馈是根据 B1 电压的波动自动地调节 Q313 导通时间来实现稳压的。
(3)脉冲整流输出过程
三洋 A2 机芯的脉冲整流输出电路，主要由开关变压器 T311 次级的(8)至(9)、(11)至(12)、
(11)至(13)、(11)至(14)绕组及 D351、D352、D353、D354 等元件构成。具体工作机理与过程 是：在开关管 Q313 截止期间，开关变压器 T311 次级各绕组上产生的反电动势经整流、滤 波及稳压器二次稳压后产生整机所需的中、低压工作电源。其中 T311 的(8)至(9)绕组上产生 的脉冲电压经  D351  整流、C351  滤波后输出  22V(B3)给伴音功放作电源；T311  次级的(11)

至(12)绕组上产生的脉冲经 D354 整流、C354 滤波后输出 140V(B1)(即+B 电压)，给行输出 电压作工作电源；T311 次级(11)至(13)绕组上产生的脉冲电压经 D352 整流、C352 滤波后输
出 26V(B2)电压给场输出及行激励电路作工作电源；T311 次级的(11)至(14)绕组上产生的脉 冲电压经 D353 整流、C353 滤波后输出 15V 电压，再分别经三端稳压器 IC352 和 IC353(均[Page]
为 AN78M12)二次稳压调整后输出+12V 电压(B6 和 B8)给整机的小信号处理电路。
3．遥控电源及待机控制电路的工作过程
该机芯的遥控电源及待机控制电路由电源变压器  T701、整流二极管  D701～D705、调 整管 Q710 等组成,有关电路见图 6 一 18 所示。它是一简单的串联调整型稳压控制电路。具 体工作过程是：交流输入电压经 T701 降压后，再经 D701～D704 整流、C703 滤波后形成
16V 直流电压，该电压再经 Q701、D705、C704 构成的有源滤波电路后，输出+5V(B9)电压 用作遥控电路的工作电源。该电源在接通电源开关后,一直工作。
该机的待机控制与状态显示是由 IC7O1 的(33)、(34)脚外接的元件 Q715、Q716、Q717
与  D312、Q315  等构成。在正常收看状态时，IC701(33)脚输出高电平,Q715  截止、D312、 Q315  亦截止，开关电源处于正常工作状态,此时因  IC701  的(34)脚输出低电平，Q717  截 止,D711 不发光；当按遥控器上的“待机”控制键时．IC701 的(33)脚输出低电平,Q715、Q716 均饱和导通,则 D312 导通．使 Q315 饱和，强制 Q313 截止而使振荡电路停振，从而实现遥 控关机功能,同时因 IC7Ol 的(34)脚输出高电平使 Q717 导通，"待机”指示灯 D74l 发光指示。
4．自动保护电路的工作过程 在该机芯中设有过压保护、过流保护及电源负载短路保护等保护电路，有关电路见图 6
一 18 所示，其具体保护过程如下：
(1)过压保护过程
该电路是由 D315、D318、R318、Q312 等组成。当由于某种原因使整流输出直流高压 升高时,流过 T311 初级绕组的电流增大，则反馈绕组(1)脚感应的正电压随之升高，当此电压 升到一定值(约 8.8V)时，D315 击穿导通，反馈电压通过 D318、D315、R318 给 Q312 提供 较大基极电流而饱和导通，从而使 Q313 截止，振荡停振．达到过压保护的目的。
(2)过流保护过程
该电路由 R313、R314、R317 及 Q312 等构成。当某种原因引起 Q313 集电极电流过流 时，势必引起 Q313 基极电流过大，则 R314 两端产生的压降增大，此电压经 R313、R317 分压加到 Q312 基极，使 Q312 导通，迫使 Q313 导通时间缩短，则 Q313 集电极电流受到抑 制，从而起到过流保护作用。
(3)电源负载短路保护过程
该电路由 D361、D364、D363、D369、D365 与微处理器 IC701 的(19)脚内部电路、Q715、 D312、Q315 等组成，可分别作 B2(26V),3(22V)．B4、B5(12V)等输出负载短路保护。其保 护原理是根据 IC701 的(19)脚电源过载检测输入端的门限电平来控制其(38)脚电源通／断控 制电平的输出。因此当开关电源输出的直流电压 B2、B3、B4、B6、B8 端中某一路发生负 载短路时，其相应的二极管导通，使 IC701 的(19)脚变为低电平(小于 0.8V)，则 IC701 的(38) 脚输出低电平，使 Q715 导通，D312、Q315 亦随之导通，Q313 基极被短路而截止,开关电 源停止工作而使整机处于“待机”状态，此时待命指示灯发光。另外该电路还可通过 D365、 D360、Q361  作取样元件来实现行输出电路形成的  B5(200V)、B7(5V)负载短路保护与场扫 描锯齿电流幅度过大引起的过流保护，具保护原理同上。
二、典型故障的检修流程及各单元电路故障特征、检修要点[Page]
(一) 检修流程
三洋 A2 机芯电源系统的常见故障表现为各路直流输出异常，整机无光栅、无伴音。在 检修时可分烧交流保险管  F701(4A)或不烧交流保险管两大类：如果烧保险管则应重点检查

其交流输入切换电路中的整流管与 IC501 及 Q313,此时还需检查限流电阻 R302、R1502 是 否烧断；如不烧保险管，在确认整流输出的直流高压正常时，应测 B1 即 140v 输出电压是 否正常与观察“待机”指示灯发光变化情况来缩小故障范围。若“待机”指示 灯常亮(在按下遥控器上的待机键前后)，其故障可能是电源负载电路存在短路之处或遥控控 制电路不良，或保护电路自身不良引起误动作，此时可通过焊脱  R702  或接插件  KU(K7U) 的(2)脚，断开电源负载短路检测输入信号，再测 B1 端有无输出 140V 电压来判断保护动作 的故障范围。若有 140V，说明电源负载保护电路自身不良引起误动作；若低于 140v,说明电 源负载存在短路性故障,可在恢复原电路后分别断开各保护取样二极管  Q361  来判断是哪一 路负载发生短路；若此时 B1 端电路仍为 0，则需重点检查 IC701 及其待机控制电路元件， 同时检查其正常工作所需的条件是否具备。
在检修中若出现“三无”故障．并且待命指示灯受控发光变化正常，则可焊开 Q315 的
集电极后，测 B1 输出端，电压是否正常；若恢复正常则需检查 Q315、D312；若仍不正常， 再焊开 R437(以断开行负载)，在 B1 输出端接上 100W 白炽灯作假负载,同时监测灯泡两端的 电压是否正常来判断故障范围。即 B1 输出电压正常,则故障是行输出电路存在短路所致；若
B1 输出电压偏高，需检查开关电源的稳压控制电路的各元件(一定要待开关电源正常后，再 检测行输出电路)；若此时 B1 仍无电压输出，则断定故障在开关电源及输入自动切换电路中。 因此在检修稳压电源自身故障时，先测 Q313 集电极有无 300V 左右的直流高压,若无，则重 点检查整流滤波与电压切换电路来缩小故障范围,即  B1  端在开机瞬间有上跳的电压随后消 失，说明自激振荡电路已起振，需检测 Q313 及过压、过流保护电路的有关元件 D315、Q312、 C312 等；若开机瞬间 B1 端无上跳电压(恒为 0),则说明自激振荡电路 Q313 未起振，需重点 检测  Q313  及其启动电阻与其正反馈电路元件  R320、R321、R311、R314，R312、C311、
D314 等。

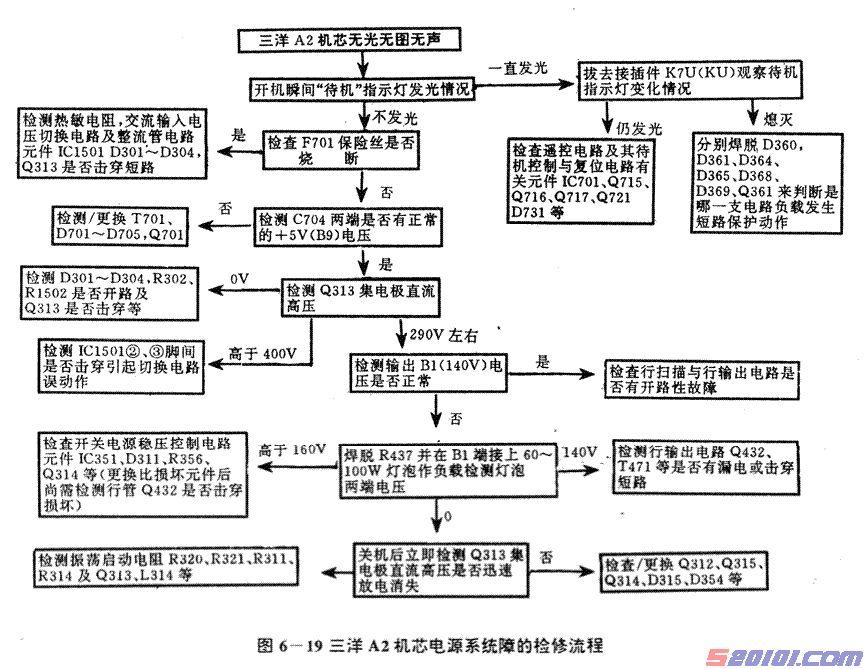

以上具体检修步骤与方法见图 6 一 19 所示的流程

(二) 各单元电路的故障特性及检修要点
1.交流输入电压自动切换电路故障特征及检修要点
该电路的故障特征是 C307 两端直流高压过高、过低或为 0。常见的故障原因通常是： IC1501 的(2)、(3)脚间击穿损坏，引起直流高压过高，导致开关电源过压保护电路动作。严 重时会烧坏大量元件；D301～D304 漏电短路引起限流电阻及保险管烧断；R302、R1502 变 值或开路将引起直流高压偏低或为 0。至于在电网电路正常时 C307 两端电压异常升高及电 网电压低于  140V  时  C307  两端电压明显偏低时,均需重点检查  IC1501。可通过在路检测 IC1501 的(2)、(3)脚电阻判断其是否正常或击穿。另外,为安全起见，在确认用户所在电网电 压恒高于 150V 时，可拆去 IC1501，使标准整流桥式电路工作。从而避免切换电路误动作引 起过压故障。[Page]
2．主开关电源电路的故障特征及检修要点
主开关电源电路的核心部分是开关振荡电路和稳压控制电路。前者的故障特征是停振， 导致主开关电源的各路输出为 0。其常见的故障元件有启动电阻 R320、R321、R311 开路， 反馈电容 C31l 失效，R312 开路，Q313 损坏等。其中 Q313 击穿短路会引起烧断 R302、R1501
或 F701。后者即稳压控制电路的故障特征是主开关电源的输出电压偏高或偏低或没有输出。 可在确认 C307 两端电压正常时焊开 D318 后检测 B1 输出电压是否恢复正常来判断。常见 故障元件是 D315 漏电或击穿。
3.遥控电源及待机控制电路的故障特征及检修要点
遥控电源的故障表现为+5V  电压无输出,导致主开关电源失控与遥控电路停止工作，造 成整机“三无”或有光、无图。常见的故障元件有电源变压器 T701、D705 及 Q701 损坏。 待命电路的故障特征是待命控制失灵或图、声、光异常，有时甚至全无。其常见的故障元件
有 Q715、Q716、D312 及 Q305 损坏。
4．自动保护电路的故障特征及检修要点 过压保护电路的故障特征是产生误动作。在检修时可在确认 C307 两端电压正常时焊脱
D318 后检测 B1 输出电压是否恢复正常来判断。其常见故障元件是 D315 漏电或击穿损坏。 过流保护电路的故障特征是 Q313 过流击穿损坏或停振，常见故障原因是 C312 击穿或漏电、 R313 开路等引起过流保护失效，Q312 击穿损坏则会引起自激振荡停振。电源负载短路保护 电路的故障特征是  Q361  击穿损坏，引起误动作，其常见的故障元件有  IC351  损坏、D311 失效、Q312、Q313 不良等。
