一、整机电路结构特性及电源电路组成与工作过程
(一) 整机电路结构特性
松下 M15L 机芯是日本松下公司 80 年代向海外推出的机型较多的彩色电视机机芯,近 几年来在我国的整机进口中所占比例很大。常见的彩色电视机机型有松下 TC 一 2171、TC
一 2172DNN、TC 一 2173、TC 一 2173DR、TC 一 2173DDR、TC 一 2173DNNR、TC 一 2185、
TC 一 2185CR、TC 一 2185DDR、TC 一 2186、TC 一 2186DDN、TC 一 2186DDV、TC— D21C 等。该机芯系列彩色电视机既可以接收中国内地的 PAL—D 制彩色电视信号,也可以 接收香港地区的 PAL—I 制的彩色电视信号。遥控系统可以完成电压合成式的自动电子选台, 手动调谐升/降,亮度、音量、色饱和度的调节控制,电源开/关,AV/TV 的切换和字符 荧光屏显示等多种功能。
M15L 标准机芯采用 9 块集成电路,其中;
IC801 采用 STR50213M,为开关电源厚膜块;IC201 采用 AN5265,为伴音音频功放块; IC4Ol 采用 AN5521,为场输出电路块;IC101 采用 AN5138NK,为中频信号处理电路块; IC601 采用 AN5601K,为视频即亮/色度信号处理及场、行信号产生等电路块;IC1102 采
用 MNl5142TEA1,为遥控系统的微处理器;IC1104 采用 MNl220T/MNl2C25D 为存储器 电路;ICll03 采用 AN5071,为波段切换开关块;IC101 采用,AN5025K.为遥控信号放大 与整形电路块;其中存储器这里列了二种型号,前者是松下早期产的 M15L 机芯上采用,而 后期产的 M15L 机芯上则都是采用后者。
该机芯的电源电路采用了厚膜块,电路简单、工作稳定,具有过压过流等保护功能,
有二路直流输出;113V 供行扫描电路用,16V 供伴音功放电路用。
(二) 电源电路的组成及工作过程
松下 M15L 机芯的电源电路主要由主开关电源电路、遥控电源即辅助电源电路、电源 开/关控制及自动保护电路等单元构成。现从维修角度出发,将其主要单元的电路形式及工 作过程简要解析如下:
1.主开关电源电路的工作过程

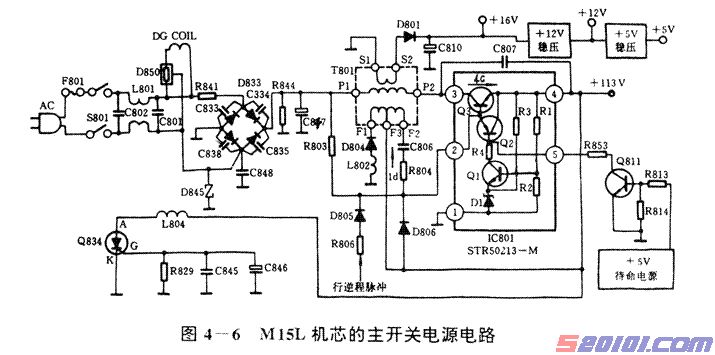

松下 M15L 机芯的主开关电源电路采用自激式串联型开关稳压电源,有关电路见图 4—
6 所列(以 TC 一 2173 型机为例,以下均同)。
如图, 该电 源电路 主要 由厚膜块 IC801(STR50213) 、 开 关变压 器 ( 即脉 冲 储能变压 器)T801、续流二极管 D801、可控硅 Q834 等元件组成。从交流市电的接通到有稳定的直流 电压输出,经过了开关振荡电路的启动、脉冲整流输出及稳压调控等环节。具体工作过程如 下:
(1)开关振荡电路的启动过程
如图 4—6 所示,接通电源后,220V 交流市电经全桥堆 D833 桥式全波整流.并经 C847 滤波后,形成一个包含 100Hz 纹波的直流电压。该电压一方面通过开关变压器 T801 的初级 绕组 Pl~P2 给 IC801 内部的开关管集电极(IC801 第(3)脚)供电;另一方面又通过 R803 加到 开关管的基极(IC801 第(2)脚).提供一个正向偏置。因此,一旦接通电源,开关管就导通, 而且其集电极电流流过 T80l 初级绕组 PI~P2,在 T801 次级绕组 P1、F2、F3 中产生相应的 感应电压。该感应电压的一部分经 C806 和 R804 正反馈到开关管基极.促使开关管集电极 电流更大。不断重复上述过程,强烈的连锁反应很快使开关管趋于饱和状态。由于先前在 T801 次级绕组中的电流不能突变,它仍按原来的方向流动,并对 C806 充电,使开关管的基 极电压逐渐下降。一旦开关管基极电位降到不能满足其饱和条件时,开关管将从饱和状态进 入放大状态,使开关管集电极电流减少,并通过 T801 正反馈到开关管基极,使开关管基极 电位进一步下降,集电极电流进一步减少。这也是一个强烈的连锁反应,其结果将使开关管 很快处于截止状态,随后 C806 充的电荷便通过 D806、R804 以及 T80l 的次级绕组放电,当 电放到一定程度,电源又通过 R803 使开关管导通,重复上述过程.但实际上它并不是一直 处于自由振荡状态。一旦开关电源开始工作,它就有直流电压 113 伏和 16 伏输出,行扫描 电路也开始工作(行扫描振荡电路的供电是由 16V 电压经稳压后提供的),于是由行输出变压 器提供的行脉冲通过 R805、R806、D805 直接加到 IC801 内部开关管的基极,促使开关管 的自由振荡被行频同步。这样做的目的一方面是使开关电源能稳定地工作,另:—方面减少 电源对电视信号的干扰。[Page]
(2)脉冲整流输出过程
在厚膜块 STR50213 内部设有稳压电路,使 IC801 内部开关管的发射极即 STR50213 的
(4)脚输出的 113V 电压稳定。D804 是续流管.当开关管导通时.它反偏而截止;当开关管 截止时.它则导通,并将 T80l 的磁能释放出来对负载提供电能。T801 的 S2 绕组输出的脉 冲电压经 D801 整流、C810 摅波后,得到+16V 的直流电压送给伴音电路。
(3)稳压调控过程
该机芯开关电源的稳压调控是在厚膜块 STR50213 内部完成的(有关电路见图 4—15(a) 所示),其中 R1 和 R2 为取样电阻,把 113V 的波动加到 Q1 管的基极。R3 和 ZD 管组成基 准电路,给 Q1 的发射极提供基准电压,Q1 管将基极取样电压与发射极基准电压进行比较 放大,然后经集电极输出给 Q2 管,由 Q2 管来控制开关管 Q3 饱和期的长短。如 113V 电压 不稳定而偏高,则 Ql 电流增大,Q2 电流也将增大,使开关管 Q3 的基极电流被 Q2 分流, 从而使 Q3 的饱和期缩短,T801 储存的磁场能减小,输出直流电压自动下降到 113V。
2.遥控电源电路的工作过程

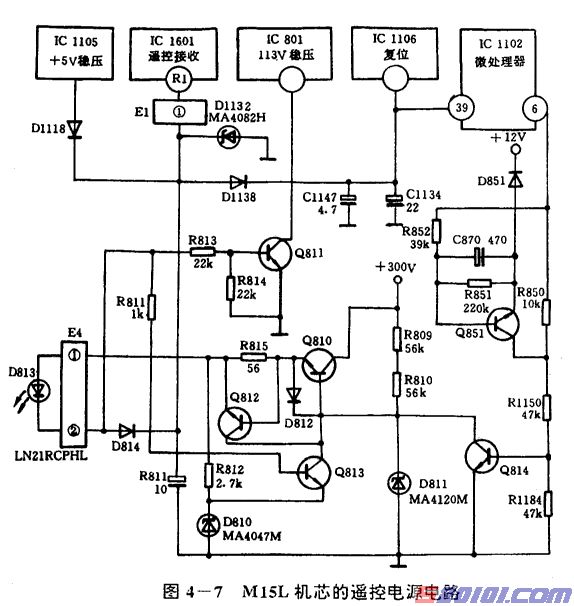

遥控电源即辅助电源,也称之为待命电源,在松下 M15L 机芯中设置了专门的遥控电 源,其作用是在开关稳压电源没有工作时,向微处理器提供+5V 稳定电压.以便遥控器控制 开关稳压电源的通断。从而控制电视机的工作状态。M15L 机芯的+5V 待命电源及其有关电 路的原理如图 4—7 所示。
如图所示,该机芯的+5V 待命电源电路主要由 Q810、Q812、Q813 和 D810 等组成,它
是串联直流稳压电源。D810(MA4047M)是 4.5V 的稳压管,Q813 是误差放大管,Q810 是 串联稳压调整管,Q812 是过流保护管,D812 是防止 Q810 发射结反向电压过大的保护管。 D811(MA4120M)是 12V 稳压管.它可使 Q810 基极电压不会太高,对+5V 待命稳压电源起 到保护作用。+5V 待命电源由整流输出的+300V 电压供电.此电压加到 Q810 集电极,并经 R809、R810 加到 Q810 基极,电视机正常工作时,+5V 待命电源不工作.Q810 发射极输出 电压为零。待命状态时。+5V 待命电源工作,R8l5 左端输出+7V 电压,经发光二极管 D813 降压后,D813 负端输出+5V 电压,经 D814 加至遥控接收电路,再经 D1138 加至微处理器 和复位电路。D1132(MA4082H)是 8V 稳压管,它可防止+5V 待命电源电压输出电压过高。 C811、C1147 和 C1134 是+5V 待命电源的滤波电容。+5V 待命电源工作时.面板上的发光 二极管 K813 发亮.说明电视机处于待命状态。
+5V 待命电源的稳压原理与一般串联稳压电源的工作原理相同。D814 正端的+5V 电压
经 R811 加到 Q8l3 基极。D814 正端电压大于+5V 时.Q813 基极电压升高。由于 Q813 发射 极电压不变.(稳压管 D810 上的电压变),使 Q813 发射结电压升高。Q813 集电极电流增大.经 R809、R8l0 流进 Q810 的基极电流减小(Q813 的分流增大).Q810 内阻增大,Q810 发射极 输出电压降低.使 D814 正端电压降低。反之。D814 正端电压小于+5V,会使 Q810 内阻减 小,Q810 发射极输出电压升高,使 D814 正端电压升高。因此.当负载电流在一定范围内 时,+5V 待命电流能输出稳定的+5V 电压。[Page]
当负载电流过大时。R815 上压降增大。R815 上的电压大于 0.5V 时,Q812 导通.Q812
集电极电压降低,即 Q810 基极电压降低。Q810 发射极电压降低.+5V 待命电流输出电压 降低。因此.R815 和 Q812 对+5V 待命电流起过流保护作用。
+5V 待命电源的工作受到微处理器控制.它又在待命状态时供给微处理器+5V 电流。 具体过程是:当使用遥控器来关机时,微处理器 ICll02 的(6)脚输出低电平,Q814 基极得不到 正偏压而截止;而整流后的+300V 电压加到 Q810 等组成的串联直流稳压电路,产生+5V 电 压,经 R813 送到 Q811 基极,使 Q811 导通.从而使开关稳压电源 IC801 停止工作。此时
D813 发光,表示电流处于待命状态。同时+5V 待命电源还经 D814、D1138 加到 IC1102 的
(39)脚,使微处理器在开关稳压电源不工作时仍有+5V 电源来维持工作。+5V 待命电源还加 到遥控接收电路 IC1601 和微处理器的复位电路 IC1106。当使用遥控器来开机时,IC1102 的
(6)脚输出高电平,使 Q814 导通,Q814 集电极电位几乎为零,Q810~Q813 等电路均不工 作,Q811.截止,开关稳压电路 IC801 工作,+113V 和+12V 电压有输出,整机工作。同时
+12V 电压还经 IC1105 稳压得到+5V 电压,经 D1118、D1138 等加到 IC1102 的(3)脚,给微 处理器供电。
当+12V 输出端输出电压为零时,Q851 和 D851 导通,使 Q814 基极电位几乎为零,Q814
截止,Q810 等组成的+5V 待命电源工作.产生+5V 电压供给微处理器,此时,开关稳压电 路和整机不工作。
3.电源开/关控制电路的工作过程

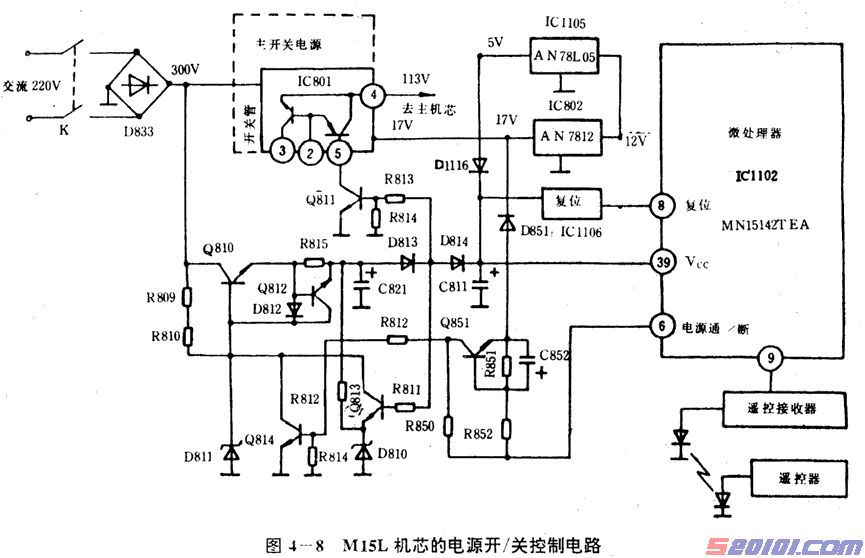

松下 M15L 机芯的电源开/关控制采用电子开关控制主开关电源通/断电路方式。其 控制原理电路见图 4 一 8 所示。
如图,它主要由微处理器 IC1102、电子开关、转换控制电路与辅助电源等几部分组成。 Q814 与 Q81 工作在开关状态。电子开关控制电路控制主开关电源自激振荡的起停。Q810、 Q812 与 Q813 等组成辅助电源电路.开机便输出+5V,专供系统控制电路。复位电路 ICll06
采用 MNl280P。
合上电源开关 S801,交流 220V 经 D833 整流滤波后.得约 300V 的直流电压,供辅助 电源电路用.由 Q810 等组成的稳压电源.输出+5V 送 IC1102(39)脚向微处理器供电。
在+5V 启动瞬间,由复位电路 IC1106 产生一个复位脉冲送入微处理器 IC1102 的(8)脚, 使微处理器内部电路清零复位,微处理器才开始正常工作。与此同时,Q810 输出的+5V 经 指示灯 D813 给 Q311 提供正偏电压,使 Q811 饱和导通.主开关电源电路 IC801 中的开关 管处于截止状态,而无 113V 输出。指示灯 D813 被点亮以示处于准备状态。
当按下遥控器上“POWER",操作钮时微处理器 IC1102 的(9)脚接收到来自红外接收器
解调后的电源通操作指令信号,经识别运算处理.由 IC1102(6)脚输出电源通的高电平控制 电压,使 Q814 饱和导通,将 Q810 置零偏,Q810 截止,Q811 失去正偏电压也同时截止,
让主开关电源电路 IC801 中的开关管开始工作,主开关电源电路输出的 113V 与 16V 电压向 机芯各电路供电.并进行正常收看,此时.D813 失电而熄灭,ICll02 的+5V 由主开关电源 电路输出的 16V 电压通过 IC802,并经 ICll05 稳压后供给。[Page]
当微处理器 ICll02 的(9)脚再次接收到“POWER”操作指令,经内部复位电路操作后,
其 CPU 便执行关机程序,于是由 ICll02 的(6)脚输出低电平来控制电压,使 Q814 零偏而截 止,Q810 再次输出稳压+5V,经 D813 正偏而饱和导通,将主开关电源电路 IC801 中开关管 截止,无 113V 与 16V 电压输出,机芯各电路失电,而处于准备阶段,便实现了遥控电源通

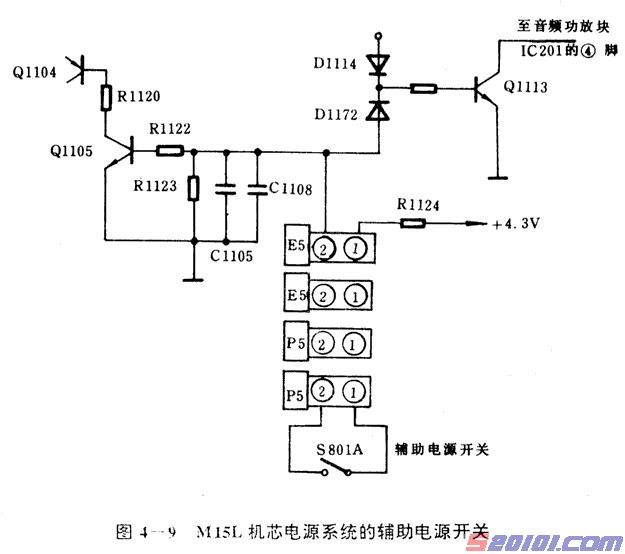

/断控制功能。在松下 M15L 机芯中,其开关电源与普通开关电源相比,多出一组与电源开 关联动的辅助开关,如图 4—9 所示。
如图,主电源开关 S801 与辅助电源开关 D801A 联动,开机时.S801 先接通,而 S801A 后接通。S801A 开关在手松开后自动断开,而 S801 开关在手松开后由于机械自锁而始终接 通。S801 开关的作用是在每次开机时使 Q1105、Q1104 导通,以便微处理器 IC1102 的(18) 脚输出的负脉冲能传送到其(16)脚与(19)脚,使 IC1102 把 EAROM 中的电源控制数码初始化 为“ON”状态。否则。当遥控关机后又紧接着关掉 S801 交流开关,由于遥控关机时已使 EAROM 中的电源控制为“OFF'’数码,因此在下次开机时 EAROM 中仍为“OFF”数码,
即 IC1102 的(6)脚将不会出现高电干,则开关电源就不能开启,这需要用遥控器才能使开关 电源开启。
在实际开关机时.当按下电源开关 S801 的同时,辅助电源 S801A 也瞬间接通,由于此
时开关电源尚未正常启动,而市电经整流后的+300V 电压,经 Q810 得到+4.3V 电压.这 一电压分作两路输出:一路至 Q1105、Q1104,使开关电源正常启动;另一路则经 D1172 加
到 Qlll3 的基极,用来抑制在开机的瞬间所产生的噪声。按下电源开关。电源启动,电源开 关夏位(放手后).这时辅助开关随之断开。
松下 M15L 机芯系列彩色电视机在开机时,电源开/关控制电路将产生下列一系列动作
过程:
S801 交流开关接通→产生 300V 桥式整流电压→副电源先工作,产生 5V 电压经 D814
输出→IC1102 的(39)脚获得 5V 供电电压.经 IC1106 使 IC1102 的(8)脚获得复位电压,IC1102
内部复位,ICll02 的(18)脚开始输出负脉冲→S801A 开关接通→Q1104,Q1105 导通→IC1102
的(18)脚负脉冲经 Q1104 传送到 ICll02(16)脚与(19)脚→IC1102 内部电源控制数码初始化为
“ON”→IC1102 的(6)脚输出高电平→主开关电源工作,输出 16V 及 113V 直流电压,副电 源停止工作。16V 电压经 IC802、IC1105 产生稳定 5V,并经 D1118、D1138 加到 IC1102 的
(39)脚,供 IC1102 断续工作.此时屏幕出现图像。 以上过程说明,开机时副电源先工作起来.待微处理器 ICll02 获得供电电压.及完成
内部复位及电源控制数码初始化后.才能开启主开关电源并关闭副电源.使整机处于正常工 作状态。
4.自动保护电路的工作过程
松下 MI5L 机芯中具有完善的自动保护功能。设有两套保护电路:—是电源系统的保 护.另是扫描系统的保护电路。
(1)电源系统保护电路的形式与控制过程

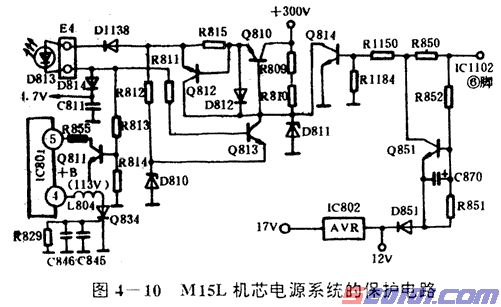

M15L 机的电源系统设有四种保护电路。即主开关电源形成的+B(113V)过压保护,+12V 电源负载短路保护、待命电源形成的+4.7V 输出端过压保护与其负载短路保护。其保护电 路原理简图如图 4 一 l0 所示。[Page]
具体保护过程如下:
a)+B(113V)过压短路保护过程
该保护电路由图 4—10 中 Q834、R819、C845、C846 等组成。在+B 输出电压正常时, 可控硅 Q834 处于截止状态,而当+B 输出电压高于 130V 时,Q834 将导通,使+B 输出被短 路,则主开关电源停止工作。此时若待命电源工作正常,就会出现“待机”指示灯闪烁约 2 秒后变常亮,且整机处于“三无”状态的故障特征。Q834 控制极所接的 C845、C846、R829 是用于旁路感应干扰,防止 Q834 误触发导通。
b)+12V 电源负载短路保护过程
该保护电路由 Q851、C870、D851 等构成。当+12V 负载短路或无输出时,因 D851 的 阴极相当于接地而开始导通.则 Q851 发射极电位下降到约 0.3V,Q851 导通饱和,其集 电极电位约 0.6v,使待机控制管 Q814 截止,待命电源电路开始工作,使 Q811 饱和导通, 则主开关电源停止工作,从而起到 12V 短路或开路无输出的保护作用。该保护电路动作时.故 障特征是“待机”指示灯常亮且整机处于“待命状态”。电路中电容 C870 迫使开机瞬间 Q851 导通时间滞后于 Q814.确保顺利开机。由于开机瞬间,待命电源优先工作,故微处理器 IC1102 的(6)脚由低电平转为高电平,输出约 4.5v 电压。该电压一路经 R850、R1150、R1184 使 Q814 导通,强制待命电源停止工作;另一路经 R852、D851 给 C870 充电,形成 Q851 基极 偏置电压。此偏置电压建立需要时间,在 Q851 尚未达到导通时主开关电源已工作,12V 电 压已建立,故 D851 反偏而截止,使 Q851 恒处于截止状态,从而实现顺利开机。由此可见,
若 C870 不良或脱焊开路.就会引起 Q851 误动作,发生整机无法开机的故障。
c)待命电源输出过压保护过程
该保护电路由 Q813、R811、D810 等组成。Q813 发射极被 D810 钳位于 4.7V,其基 极接于 D813、D814 的节点上。若此节点电压高于 5. 6V(即供给遥控电路的电压高于 5V)时,
则 Q813 导通,将 Q810 基极电压钳位于 5.1V 以下.从而降低待命电源输出电压,达到保 护遥控电路的目的。该保护动作的特征是待命指示灯发光亮度出现间歇性变化。
d)待命电源负载短路保护过程
该保护电路由 Q812、R815 等组成的,其中 R815 是待命电源输出电流的取样电阻。当 通过此电阻的电流大于 12mA 时,Q812 导通.将 Q810 发射结短路而使待命电源无输出。 因该保护电路不能自锁。故待命电源无输出后回路负载电流减小、Q812 截止,Q810 又导通。 此过程循环往复,就会引起待命指示灯一亮一暗闪烁变化。该保护电路也是仅在待命电源工 作时才起保护作用的。
(2)扫描系统保护电路的形式与保护过程

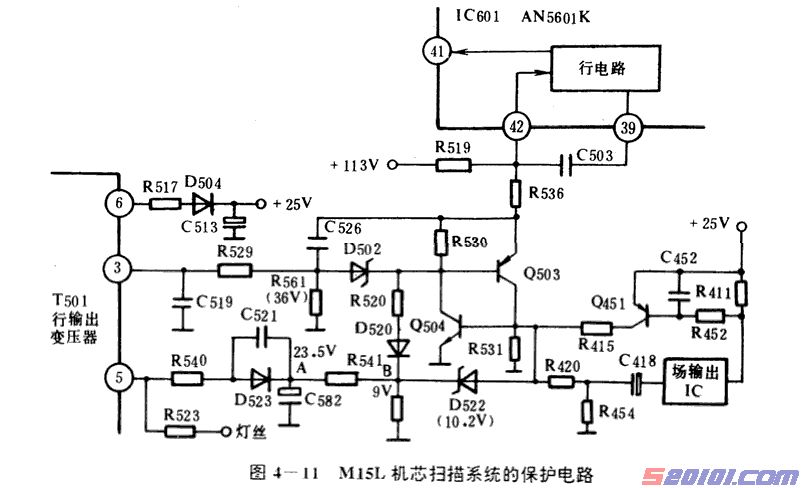

M15L 机芯扫描系统的保护是以切断 IC601(AN5601K)的(42)脚 9V 供电电压来实现保护 的,共设有场输出电路工作异常、电子束电流过大、行输出变压器内部短路及显像管阳极高 压过高四种保护电路。有关电路见图 4—1l 所示。
图中 Q503、Q504 是这套保护电路动作的控制元件。此两管接成模拟可控硅电路形式, 有两个不同极性的触发输入端:Q504 基极是正触发输入端;Q503 基极是负极性触发输入端。 Q503 和 Q504 的发射极分别相当于可控硅的阳极(A)与阴极(K)。此模拟可控硅电路一旦被触 发导通.就会将 IC601 的(42)脚 9V 电压钳位于 1. 0V 以下,迫使行振荡停止工作,从而使 扫描系统停止工作。该套保护电路动作后故障特征是“待命”指示灯不发光,开关变压器有[Page]
“吱吱”声.屏幕无光。此时检测主开关电源输出均正常,且 IC601 的(42)脚电压接近于零。 具体保护过程如下:
a)场输出电路工作的异常保护过程
该保护电路由 IC601,Q451、R411、R452、R531 等组成。Q451 是场输出块 IC401(A5521)
电源的过流检测管,R411 是过流取样电阻。其保护原理是:
(1)当场输出电路工作电流过大时,R411 上的压降增大(大于 0,6V),则 Q451 导通,其 集电极输出高电位.经 R454、R531 分压后触发模拟可控硅 Q504 基极.使 Q504、Q503 导 通,IC601 内行振荡电路停止工作。
(2)场输出耦合电容 C418 漏电或 R415 开路时,Q504 基极电位升高而引起 Q504、Q503
相继导通,行振荡电路停止工作;
(3)当场偏转线圈 V.DY 出现过流时,R415 两端压降将超过 0.7V,则 Q504、Q503
触发导通,使行振荡电路停止工作。
b)电子束电流过大的保护过程
若显像管束电流过大.ABL 失控.则行输出变压器 T501 的(3)脚电位变负,即 C519 两 端电压随亮度增加,其负值(正常时 C519 两端电压在+3V~一 6V 间)越高。此较高的负值电 压将使 D502 击穿导通,从而使 Q503、Q504 相继触发导通.迫使行振荡电路停止工作。
c)行输出变压器内部短路的保护过程
当行输出变压器 T501 初级局部短路时,若次级输出电压升高,则 D522 击穿导通,使 Q504、Q503 导通,行振荡电路停止工作;若次级输出电压下降。则图 4 一 11 中 A 点电位 下降(正常时 VA=23.5V、CB=9V、VC=8V.D520 处于截止状态)到 23.5V 以下,继而使 D520 变成导通状态,导致 Q503、Q504 相继导通,使行振荡电路停止工作,以防故障扩大,
当行输出变压器严重短路时.开关电源将停振或熔断电源保险丝 F801。
d)显像管阳极高压过高保护
若显像管阳极电压过高.行逆程脉冲幅度必然过大.经 D523、C582 整流滤波后形成的 直流电压(VA)过高,则 VB 相应过高而使 l0.8V 稳压管 D522 击穿导通.导致 Q504、Q503 触发导通.强制行振荡电路停止工作。另外图 4 一 11 中的 C452、C507、C580 是为防止保 护电路因其它干扰引起的误动作。
二、典型故障的检修流程、确诊故障的关键数据及贵重易损件的修理与替代
(一) 检修流程
松下 M15L 机芯主开关电源电路常见的故障有如下五大类:
(1)开机即烧保险管 F801
保险管 F801 熔断说明电源有严重短路故障,通常的原因有:整流桥堆 D833 中有其中 一臂的二极管击穿或滤波电容 C847 击穿;也很可能是电源厚膜块 IC801 内部的开关管击穿, 整流后 300V 电压经 IC801 的(3)脚、(4)脚直接加至可控硅 Q834 上。使 Q834 导通,电流极 大,因此保护管 F801 熔断。
(2)待命灯 D813 亮,但无 113V 电压
待命指示灯亮.说明整流电路及遥控电源电路中的 Q811~Q813 等完好。这时无 113V 电压,说明系统对电源的控制出现故障.此时可脱开 R853 予以确诊。脱开 R853 后,主开 关电源则脱开系统的控制,应有 113V 电压产生。在正常情况下,微处理器 IC1101 的(6)脚 应输出 4.4V 高电干,IC1101 的(6)脚若始终为低 0V 电平,则说明 ICll02 电路有问题。要
使 IC1101 的(6)脚输出高电平的条件是:IC1102(39)脚有 5V 供电电压,其(8)脚有 4.5V 复位 电压,(37)、(38)脚的时钟振荡器工作正常。当 ICll02 的(6)脚为高电平时,若指示灯 D813 仍亮,则可能是 R850、R1150 开路或 Q814 损坏,使 Q814、Q8ll 等误导通,导致开关电源 停振。[Page]
另外,若 12V 被短路,则保护管 Q851 导通,引起关机现象。无 113V 电压输出。
(3)D813 待命不亮.无 113V 电压
D813 待命灯不亮.说明系统控制正常,若有 300V 整流电压,则说明这是开关电源本 身不工作引起的。常见原因有启动电阻 R803 开路,正反馈支路 C806、R804 开路,以及 IC801 内部损坏。
(4)有 113V 电压,但无光、无声,开关变压器有“吱吱”叫声
这类故障多数是脉冲没加到 IC801 的(2)脚,引起 IC801 工作频率极低,出现“吱吱” 叫声。常见原因有:行扫描电路没工作.或虽工作,但 D805、R805、R806 开路。
(5)113V 电压偏低或偏高
若 113V 电压偏高很多,则一般是 IC801 内部稳压电路有故障,只要更换 IC801 即可。
当 113V 电压偏低许多 .常见的原 因有:行扫 描电路中行 输出管的工 作电流过大(大于

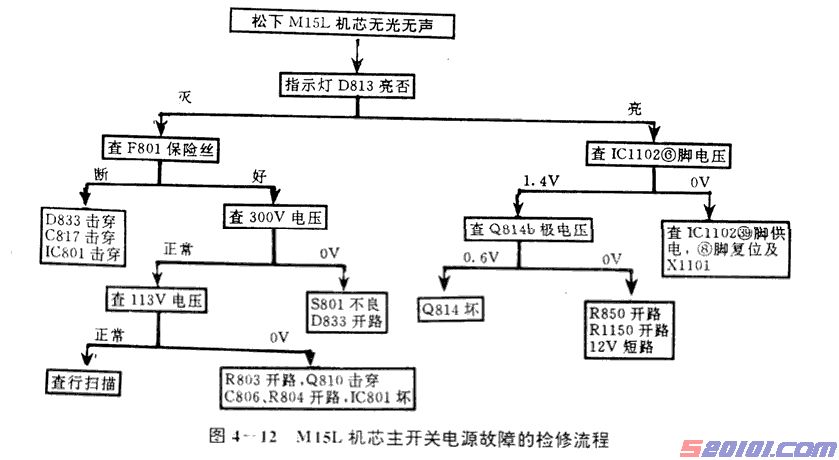

500mA)、C808 容量不足或失效、IC801 内部的稳压电路损坏。 以上故障在具体检修时.可按图 4 一 12 所示的流程进行。
1.电源开/关控制电路的检修

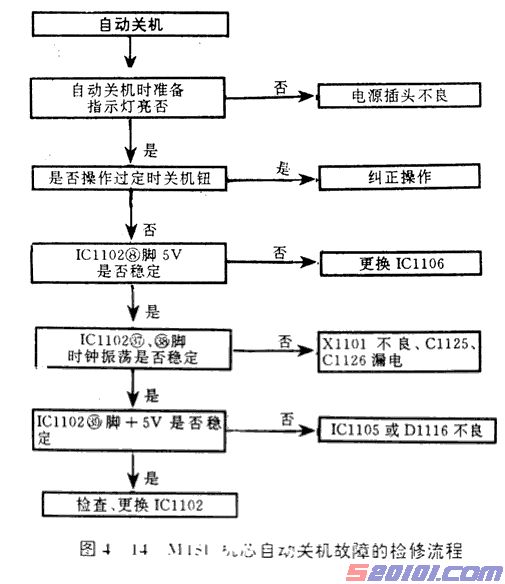

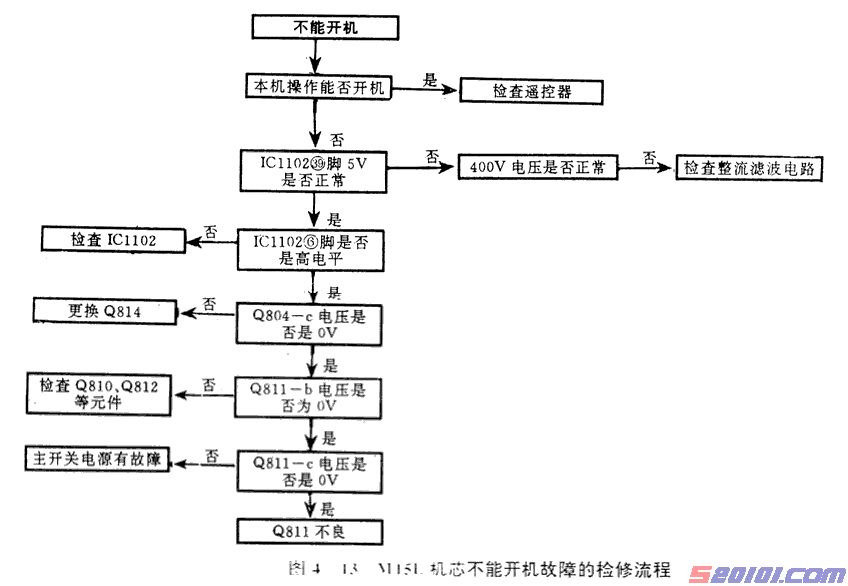

松下 M15L 机芯电源开/关机控制电路的常见故障有不能开机或在使用过程中自动关 机。在具体检修时,可按图 4 一 13 和图 4 一 14 所示的流程进行。
2.遥控电源电路的检修
松下 M15L 机芯遥控电源电路有故障时,常表现整机“三无”或遥控不能关机等。在 检修时,可从检测+5V 待命电压入手,通常有以下几种情况:
当+5V 输出负载电流过大或+5V 待命电源本身有故障时会出现无光栅故障。检修时, 可断开 Q814 基极,使+5V 待命电源工作,检查 D814 正极电压,正常时为+5V。若此电压 小于+5V,可断开 D814 负端,即断开+5V 负载。如果断开 D814 时.D814 正端电压为 5V, 说明+5V 待命电源正常.故障是负载电流过大;若 D814 正端电压为零,或比 5V 大得多, 则是+5V 待命电源有故障。
检查+5V 负载电流过大故障时.可先拆开遥控接收电路的 E1 插头。如果 D814 正端恢
复为+5V,则是遥控接收电路故障,一般更换 IC1601 便能恢复正常。然后检查稳压管 D1132 是否正常。再断开复位电路 IC1106 的(2)脚,如果+5V 电压能恢复正常.则是复位电路故障。 最后断开微处理器 IC1102 的(39)脚,如果 D814 正端恢复为+5V,则是微处理器电流过大, 需更换 ICll02。此外,还可检查滤波电容 C1147、C1134 等有无漏电短路。
在机器其它部分正常的情况下,如果+5V 待命电源输出为零,使 Q811 基极没有正向偏
压而截止;或者人为断开 Q811 的集电极,则机器仍能正常工作,只是不能遥控关机。所以, 当+5V 待命电源有故障,特别是在很多元件损坏的情况下,应急修理办法是断开电源控制管 Q811 集电极.此时如果其它部分正常,电视机就能正常工作,只是不能遥控关机。
3.自动保护电路的检修
从前面的电路解析中可知,M15L 机芯有电源和扫描两套保护电路系统。前者工作不良 导致的保护电路起控的主要特征是:主开关电源停止工作,“待命”指示灯闪烁后常发光或 一直发光;后者工作不良导致的保护电路起控的主要特征有:开关变压器.T801 发出“吱 吱”叫声.“待命”指示灯不发光,整机无光、无声。鉴于上述特点,在检修 M15L 机芯自 动保护电路的故障时,可依据“待命”指示灯发光与否,来判断故障源是在电源电路还是在 行场扫描电路中。通常有以下两种情况:[Page]
(1)如果整机无光、无图、待机指示灯一直发光,则重点检查+12V 形成电路与其负载
及其保护电路 C870、Q85l 等元件;若待命指示灯闪烁后变长亮.则需重点检查主开关电路
及其负载 T501、Q501 等;若遥控关机功能失效或图、光、声异常.待命指示灯亮暗闪烁变 化,则重点检查待命电源及其遥控控制电路。
(2)若“待命”指示灯不发光且开关变压器有“吱吱”声,则首先检测行输出管 Q501 集电极有无 113V。电压来缩小故障范围,若无 113V,则重点检查行输出电路是否存在脱焊 或开路故障;若 Q501 的 C 极有正常的工作电压且 R519 良好,而 IC601 的(42)脚电压在 1V 以下,则可肯定故障是因第二套保护电路动作所致。此时可通过依次焊脱 R454、R420、D502、 D520、D522 等元件后,看保护电路是否动作;若断开这几路取样控制元件后 IC6019(42)脚 电压仍不能恢复正常.则可在焊脱 R536 后检测 IC601 的(42)脚电压。若此时 IC60l 的(42) 脚电压正常(9V),则需重点检查保护电路有关元件 Q502、Q504、C580 等,若此时 IC60l 的
(6)脚仍低于 1V,则需重点检查 IC601。
(二) 确诊故障所需的关键数据
1.厚膜块 STR50213 的实测数据

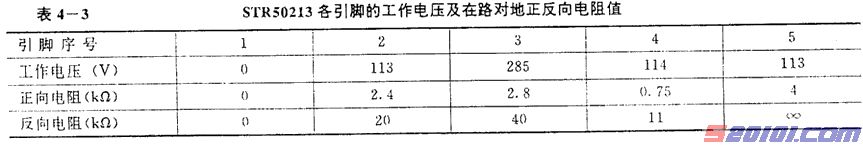

主开电源厚膜块 STR50213 正常时各引脚的工作电压及在路对地正反向电阻值见表 4—
3 所示(用 500 型万用表在松下 TC-D21 型机上测得.以下均同)。
2.微处理器 MNl5142TEAl 的实测数据

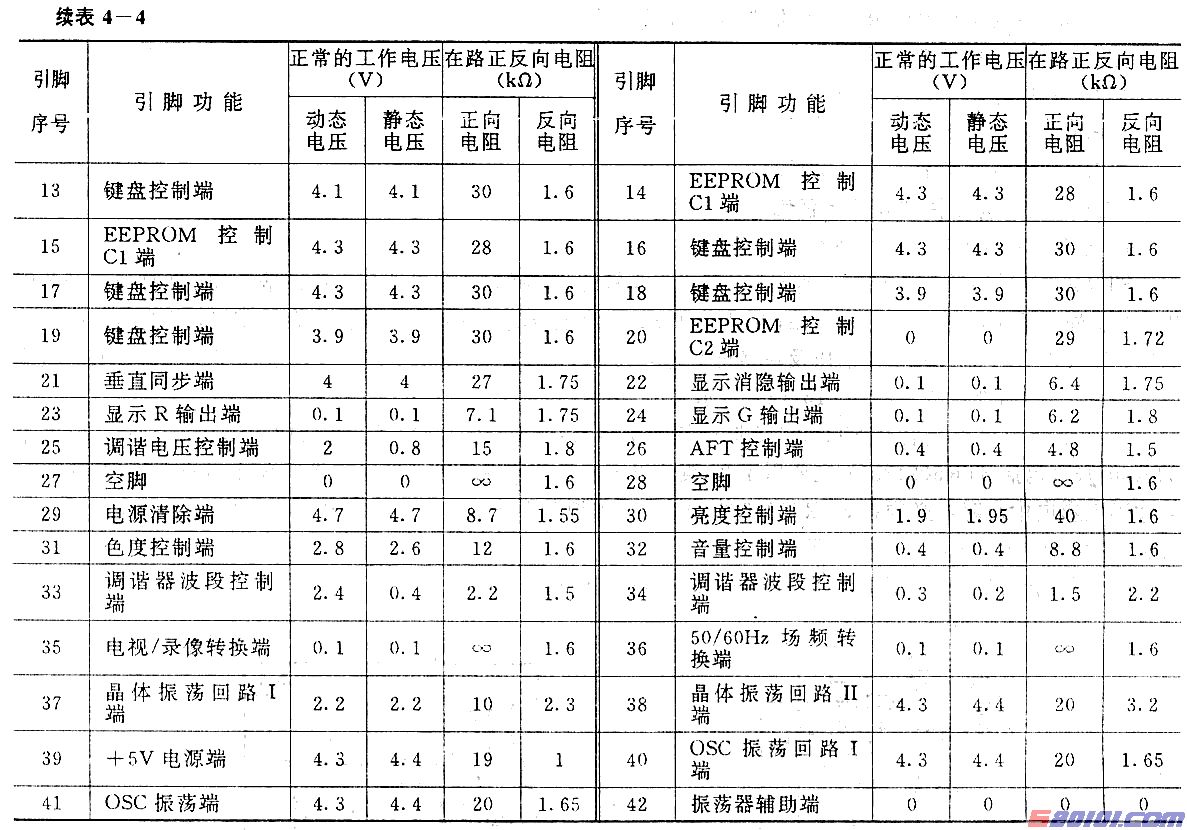

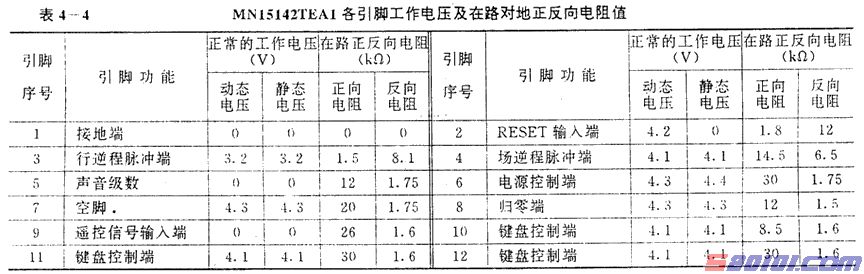

系统控制微处理器 MNl5142TEAl 正常时各引脚的工作电压及在路对地正反向电阻值见 表 4—4 所列。

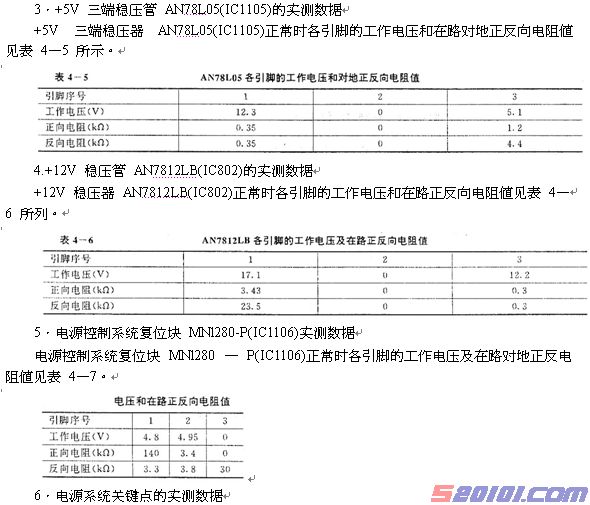

M15L 机芯电源系统关键点的对地电阻、直流工作电压及电流值如下:
(1)电源开关接通,电源插头两端的直流电阻值为 38Ω。
(2)+25V 即 D504 负端对地电阻:正向值为 465Ω;反向值为 9kΩ
(3)Q50l 集电极对地电阻:正向值为 430Ω 反向值为 11kΩ。
(4)R841 两端的交流电压为 156V。
(5)F80l 两端的电流为 381mA。
(6)R802 两端的直流电压为 0.26V。
(7)R822 两端的直流电压为 80V。
(三) 贵重易损件的修理与替代
1.电源厚膜块 STR50213 的修理与替代
STR50213 采用单排直插式 5 脚封装。其中(1)脚接地;(2)脚为开关电路启动脉冲输入 端;(3)脚内接开关管集电极,外为整流后脉动电压输入端;(4)脚为 113V 直流电压输出端;
(5)脚内接复合管基极,外为反馈脉冲检测端。该块正常时各引脚工作电压及在路正反向电 阻见表 4—3(用 500 型万用表在松下 TC 一 2070DHN 型彩电上测得),其内部电路见图 4 一
15(a)所示。
实际维修中可直接替代 STR50213 厚膜块的型号有:STR50213M,STR51213、STR51213M, 但由于 STR50213(包括 STR50213M)主要用于 21 英寸以下的彩色电视机中.当用它代换 STR51213(主要用于 25 英寸以上彩电中)时,必须在 STR50213 的(2)、(3)、(4)脚上再并接一

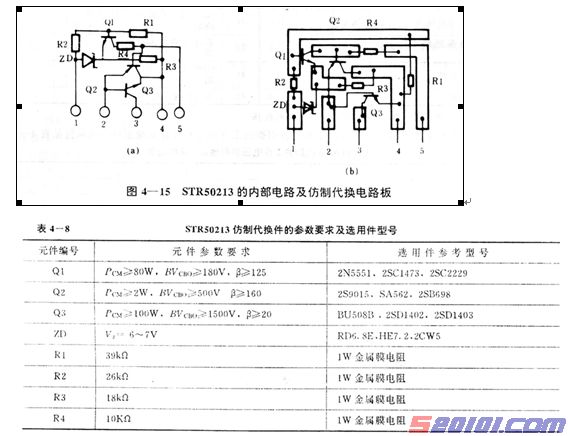

只 BU508B 或 2SDl403 大功率管(具体接法参考图 4 一 15(b)),才能满足要求。 用分立元件代换的印制板电路见图 4 一 15(b),其要求和参数见表 4—8。
调试时,先用一只 2.2kΩ 电阻串接一只 20kΩ 电位器 W 代替 R2.同时断开电源负载(拔[Page]
掉 S85 插头),用 500Ω/80W 绕线电阻接在 S85 插座的(1)、(3)端作假负载。通电时调节 W,
使 S85 插座(1)端输出电压为 113V。断电后测出 W 的总阻值,用一固定阻值 R2 换上即可。
2.中大功率晶体管的主要参数与替代。
(1)Q811 的代换
Q811 采用 2SCl573A 管,为硅 NPN 型管,其主要参数是:VCBO 为 250V,Icm 为 70mA,
Pcm 为 0.65W,在维修中可用 2SCl473NC、3DGl80F、3DGl30C 等晶体管进行代换。
(2)Q810 的代换 Q810 采用 2SC3979 管,在维修中可用 2SC3089、3DG301 等晶体管进行 代换。
(3)Q812、Q813、Q814 及 Q851 的代换
这四只三极管采用 2SCl685,其主要参数是;VCBO 为 30V,ICM 为 100mA,在维修中 可用 2SCl684、2SC2839、2SC2458、3DGl20A 等管来进行直接代换。
