一、整机电路结构特性及电源电路组成与工作过程
(一) 整机电路结构特性
东芝 219R9C 机芯 21 英寸遥控彩色电视机，采用 T51496P 集成块担任视信号的中放解 调处理任务；亮度和色度及行、场扫描小信号处理主要由 TA8718N(1C501)完成；系统控制 由微处理器 M34300—587SP 及其接口电路担任，能对色彩、亮度、对比度、音量、选台以 及定时关机(30、60、90，120  分钟)等进行遥控操作。此外还设有蓝屏静噪功能，在无接收 信号情况下能自动将机器置于蓝屏静噪状态。并设有  AMS(自动寻台)功能钮，可方便地预 置频道。可接收 PAL／D．I 两制式。同时内设三档由厂家预设图像选择的模式。
主开关电源电路采用厚膜块 STR4412 及开关变压器 TPW3162 与外围元件组成串联型开
关电源，采用光电耦合器 ON 一 311112 进行稳压调控，有三路直流输出：(1)+114V 主电源， 除供给行扫描输出电路外还经 R882、R835 降压后，为调谐电路提供 32V 的电源；(2)+15V， 电路分两路输送给负载；一路送往伴音功放块 TDA2611AC(IC601)作功放电源，另一路经稳 压块  L78MR05  一  FA(IC805)稳压调节后输出+5V  电源给微处理器控制电路作工作电源。
(3)+9．1V  电压，为行振荡电路作电源。其它特点同东芝  D6C  机芯。与该机电源电路相同 的还有东芝 206Q9M 等彩色电视机。
(二) 电源电路的组成与工作过程

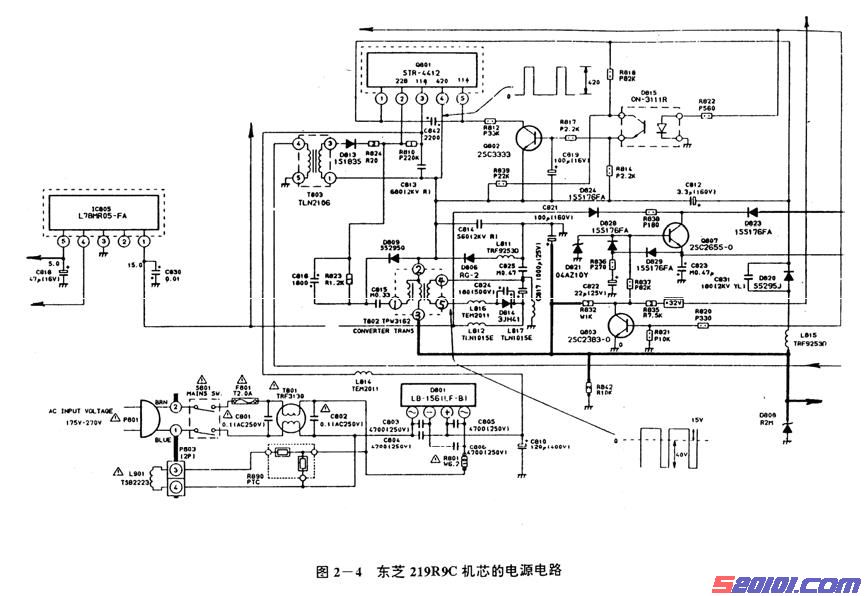

东芝 219R9C 机芯系列彩色电视机的电源电路见图 2—4 所示。 该电源系统主要由主开关电源电路、遥控电源电路、遥控开／关机电路及自动保护电路
等单元组成。现从维修角度出发，将其主要单元的电路结构与工作过程简介如下：
1.主开关电源电路的工作过程
(1)开关振荡电路的工作过程
如图 2—4 所示，当接通总电源开关 S801 后，220V 交流市电经 C801、T801 和 C802
组成的电源滤波电路进行滤波后，再送往整流电路 D801，经 D801 整流和 C810 滤波后得到
约 295V 的脉动直流电压，分两路输出：一路经 L814 加到 Q801 的(3)脚开关管的集电极； 另一路经 R810 降压后为厚膜块 Q80l(STR4412)(2)脚(内部为开关管的基极)提供一个较小的 导通偏压。这时 Q801 内部的开关管导通，其集电极有电流流过。此电流经开关变压器 T802 的初级绕组与电源负端形成回路，此时 T802 由于有电流通过而产生感应电压，次级绕组的 感应电压又经 C815、R823 正反馈到 Q801 的(2)脚内部开关管的基极，使开关管基极电压升 高，集电极电流增大，通过 T802 的绕组的电流亦增大，感应电压增大，次级正反馈到开关 管基极的电压也进一步增大。这样，由于正反馈的作用，Q801 内的开关管很快进入饱和导 通，一旦开关管进入饱和导通，基极电流失去对集电极电流的控制作用，集电极电流保持最 大不变，发射极电流不变。因此，T802  的各绕组感应电压下降，正反馈到开关管基极的电 压下降，于是，C815 经 T802 绕组、T803(1)～(3)、D813、R824、R823 形成回路放电，使
得 Q80l 内开关管基极电压更下降。当下降到不能维持饱和导通时，开关管退出饱和进入放 大状态。此时，开关管集电极电流大大减少，发射极电流也大大减少，由于电感中的电流不 能突变，所以 T802 产生强烈的反向感应电压，T802 正反馈绕组的反向感应电压经 C815 耦 合，使开关管反偏截止。电容 C815 反向充电，开关管截止后，T802 无电流通过，其感应电 压消失。这时  C815  把反向充得的电能经  R823、开关管发射结形成回路放电，同时电源也[Page]
经 R810 提供开关管基极偏压，开关管又重新导通，并重复上述过程，电路工作于开关：状 态，其开关频率由行逆程脉冲控制同步于行频。T803 为行逆程脉冲变压器，D813 为隔离二 极管，同时也是 C815 的充电二极管。
电路工作后，T802 中间绕组的感应电压经 D806 整流、C821 滤波后得到 114V 直流电压作为+B 送给负载。D806 在开关管导通时，T802 的感应电压上正下负，D806 反偏截止， T802  以磁能存储能量。在开关管截止时，T802 的感应电压下正上负，D806 导通，同时把 T802 以磁能存储的能量释放给负载。

T802 的(4)～(5)绕组的感应电压经 D814 整流、C817 滤波后得到 15V 直流电压，送给 音频电路，同时在行扫描还未工作前，经  D828、R838，提供  Q807  集电极电压，经  Q807 稳压输出 9．1V 电压送给行振荡电路作电源。行扫描工作后，9．1V 电压由行输出变压器 提供的．12V 电压经 D823 加到 Q807 的集电极而取代，D828 截止。D828、D823 为隔离二 极管。
(2)稳压控制过程
该机芯的稳压电路设在电源厚膜块 Q801 内部，具体稳压控制过程如下： 当某种原因使输出 114V 电压升高时，T802 的初级绕组感应电压升高，经 D820 整流、
C812 滤波后提供 Q801(1)脚的取样电压也升高，使 Q801 内部开关管的正偏加大，集电极电 压升高，于是基极电压升高，正偏加大，内阻减少，对开关管的脉冲分流也加大，从而开关 管的基极电位下降，脉冲宽度变窄，使输出电压下降。当某种原因使输出电压下降时，其稳 压过程与以上相反。
2．遥控电源的工作过程
该机芯的遥控电路所需的+5V 工作电源由主电源中开关变压器 T802 的次级即(4)～(5) 绕组输出的脉冲电压经 D814 整流、C817 滤波，并经稳压块 IC805(L78MR05 一 FA)稳压后 提供的。
3．遥控开／关机电路的工作过程
该机芯的遥控开／关机控制是通过控制 9．1V 行振荡级的工作电压和+32V 调谐电压 的有无达到开／关控制的目的。同时，为防止行扫描停止工作后，输出的 114V 电压升高， 通过光电耦合器和 Q802 控制 Q801(STR4412)的(5)脚电位，使输出电压保持稳定。其控制过 程如下：
当遥控电路送来关机电平(高电平)时，Q803 基极电压升高，Q803 导通，+32V 电压无

输出，同时 Q807 基极无电压而截止，9．1V 无输出，行振荡电路停止工作，行扫描停止工 作。同时为防止行扫描不工作时，+Bll4V  电压升高，遥控关机电平同时加到光电耦合器， 光电耦合器内阻减少；使 Q802 基极电压升高，集电极电压下降，Q801(STR4412)的(5)脚电 位下降，这样使电源在负载减轻的情况下不至于输出电压过高而保持稳定输出。同时，电源 因行扫描停止工作而无行逆程脉冲，处于自由振荡，维持遥控负载供电。
当遥控电路送来开机固定电平(低电平)时，Q803 截止，+32V 恢复输出，Q807 恢复基
极供电，输出  9．1V  使行振荡工作，行输出电路工作，行逆程脉冲恢复对电源开关频率的 同步控制．。同时，遥控低电平使光电藕合器截止，内阻增大，Q802 截止，Q801(STR4412) 的(5)脚电压保持正常工作电压，电源恢复正常工作。
4．保护电路的工作过程
该机芯设有过电压保护电路，由 D808 担任。当输出电压因某种原因升高太多时，D808 击穿短路，T802  初级绕组与地形成回路产生短路，电源停止输出，但此时电源仍处于自由 振荡，开关变压器会发出“吱吱”声。从而保护了机内其它元件不受过压而损坏。[Page]
二、典型故障的检修流程、确诊故障的关键数据及贵重易损件的修理与替代
(一) 检修流程

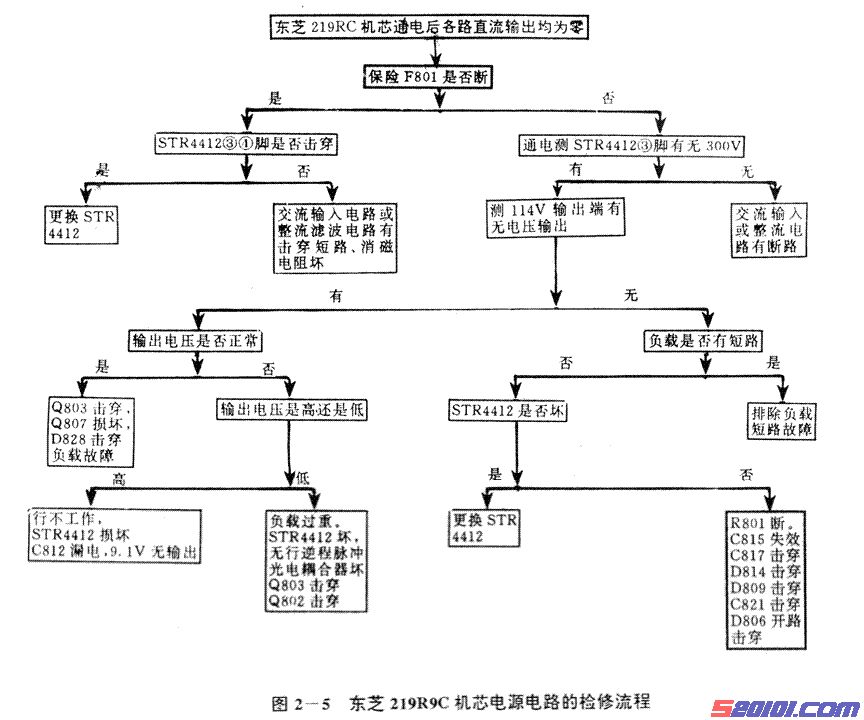

东芝 219R9C 机芯电源电路的典型故障常表现为：通电后各路直流输出均为零，电视机 面板的指示灯不亮，无光栅、无图像、无伴音。具体检修步骤与方法可按图 2—5 所示的故 障检修流程进行。
(二) 确诊故障所需的关键数据
1．主开关电源关键点实测数据 该机芯主开关电源电路关键点的交、直流电压与电流、直流电阻等实测数据如下(用
LD50l 数字万用表在东芝 219R9C 机上测得)：
(1)电源开关置接通时，电源插头两端的直流电阻值应为 28．5Ω。
(2)+B 即+114V 输出端的对地电阻：红表笔测量，黑表笔接地时阻值为 430Ω 黑珠笔测 量，红表笔接地时阻值为 9．5kΩ。
(3)+12V 输出端的对地电阻：红表笔测量，黑表笔接地时阻值为 349Ω 黑表笔测量，红 表笔接地时阻值为 410Ω。
(4)F803 两端的直流电流为 370mA。
(5)F801 两端的交流电流为 230mA。
(6)R801 两端的交流电压为 1V。

2．电源厚膜块 STR4412 的实测数据

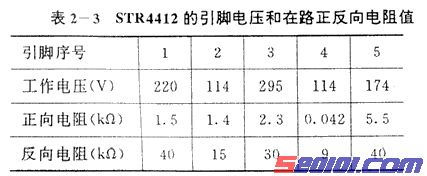

STR4412 正常时各引脚的工作电压及在路正反向电阻值见表 2—3 所列。

(三) 贵重易损件的修理与替代
1．电源厚膜块 STR4412 的修理与替代
电源厚膜块 STR4412 的内部电路见图 2—6(a)所示。

如图，STR4412 采用 5 引脚单列直插式封装。

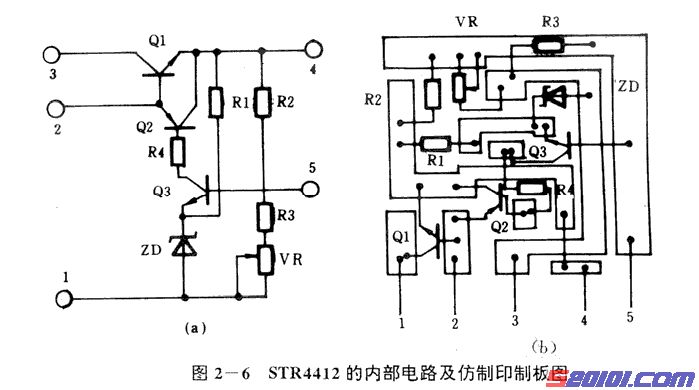

STR4412 内部电路见图 2—6(a)，其中(1)脚为接地端；(2)脚为内部开关管基极启动脉冲 输入端；(3)脚为内部开关管集电极，外部为整流滤波后的脉冲直流电压输入端；(4)脚为内 部开关管发射极，外部为直流电压输出端；(5)脚为误差电压取样端。STR4412  损坏后，可 直接代换的厚膜块有 STR40115。另外 STR5312、STR5313、STR5412 等也可以变通代换．只 要将它们的(1)脚与(3)脚对换焊接，即(1)脚焊到原机  STR4412  的(3)脚处，(3)脚焊到原处。 如果一时无上述代换件，则可以采用分立元件进行仿制代换，用分立元件仿制 STR4412 的
印
制板见图 2—6(b)所示。仿制代换件的主要参数见表 2—4 所列。


将上述元件选好后，按图 2—6(b)所示焊接好，即可进行调试。具体方法是：断开电 源，即将 F803 取下，在 D808 两端并接一只 500D／50W 绕线电阻，再将万用电表置于直流 档，通电测 D808 两端的输出电压。调节 VR，使输出电压为 114V 即可。
2．主要易损件大功率晶 体管的参数与替代
(1)2SC3333 在电路中的
编号为 Q802，为 SiNPN 型管，其 PcM 为 0．6W，BVcbo 为 250V，IcM 为 50mA，F，
为 80MHz，国内外直接替代件有：2SC2071、2SCl473、2SC3249 等。
(2)2SC2655：在电路中的编号为 Q807，为 Si—NPN 型管，其 PCM 为 0．9W，ICM
为 2A，BVcBo 为 60V，国内外可直接替代换件有：BD517、BD525 及 3DKl0 等。
(3)2SC2383：在电路中的编号为 Q803，为 Si—NPN 型管，其 PcM 为 0．9W，ICM
为 lA，BVcBo 为 160V，国内外直接代换件有：BF391、MPS—U10、3DA88C。
3．L78MR05 一 FA 的代换

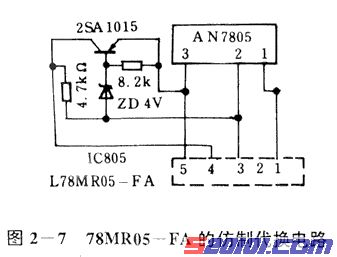

L78MR05 一 FA 为稳压复位二合一集成块，损坏后不易购买，可采用如图 2—7 所 示的电路代换。

三、疑难软故障检修经验
实例 1 东芝 219R9C 型机“三无”，待命灯不亮[Page]
故障表现：一台东芝 219R9C 型 2l 英寸彩色电视机，接通电源后，整机无光栅、无图 像、无伴音，面板指示灯也不发亮、像未通电一样的无任何反应。
故障分析及检修：这是典型的电源电路不良的故障。拆开机壳，直接察看，交流保险
F801 已熔断，并且。管壳呈黑色，说明电视机中有严重过流元件。 首先进行静态检查，即在不通电的情况下，测+B(+114V)输出端(F803 对地)的正反向
电阻值，实际测量结果为零，说明电源负载短路或保护电路已起控，再将电源开关接通，测 电源插头两脚之间的电阻值为，3lΩ，是正常的，说明电源输入电路和消磁电路无问题。
接着检查保护电路；该机采用一次性保护元件双向二极管 D808，将双向保护二极管 D808 拆下后，测量发现其正反向阻值均为零，说明 D808 也损坏，判断主开关电源中的输 出电压升高，因此必须查找引起稳压输出电压升高的原因。于是检查稳压控制电路，检查 R8l0、D813、C815 及 D809 均无问题，判断故障在电源厚膜块 STR4412 内部的稳压控制电 路。更换 STR4412 后，接上假负载试机，测+B 为稳定的+114V，选用一只 R2M(稳压值为
150V)的稳压二极管更换 D808 后，故障排除。
实例 2 东芝 219R9C 型机待命灯亮，但无光、无声
故障表现：一台东芝 219R9C 型 21 英寸遥控彩色电视机，开机后，待命灯发亮，但整 机无光栅，无任何声响。
故障分析及检修：通电后待命灯发亮，说明电源在工作，因指示灯电源来自主开关电 源，即 15V 电压经稳压后输出 5V 电压供遥控电路和指示灯用电，因此出现无光无声可能是 行扫描电路有故障，或 9．1V 稳压电路有故障。
通电测 114V 输出电压有 118V，比正常值高 4V，可能是行扫描不工作引起，测 9．1V 电压输出为零，说明 9．IV 稳压电路有故障，检查 9．1V 稳压电路，发现 D821 稳压管已击 穿。由于 D821 击穿，使 Q807 基极无偏压而截止，发射极无电压输出，使行振荡停振，行 输出不工作而造成无光无声，更换 D821 稳压管故障排除。
实例 3 东芝 206Q9M 型机无光、无声，机内发出“吱吱”叫声
故障表现：一台东芝 206Q9M 型机，开机后，机内发出“吱吱”声，但荧光屏不亮， 扬声器无任何声响，待命指示灯也不亮。
故障分析及检修：拆开机壳，发觉“吱吱”叫声是从主开关电源的电路板发出的， 说明开关振荡电路有问题。测+B 输出电压，仅 62V，值应为 114V。从前面的电路解析中可 知，电源+B 输出电压偏低，一般有两种原因：一是负载过重；二是电源本身有故障。
