一、整机电路结构特性及电源电路组成与工作过程
(一) 电路结构特性
东芝 2500XH 机芯是日本东芝公司较早向国外市场推出的大屏幕彩色电视机机种，在我 国大中城市中拥有相当的数量。该机芯系列彩色电视机不需要任何转换与调整就能接收全世
界 6 种电视广播制式(PAL—B／G、I、D／K、KI；SECAM—B／G、D／K、K1；NTSC；
M—NTSC)和 8 种特种磁带录放像机使用的(NTSC4．43／5．5、6．0、6．5MHz,NTSC 3．58
／5．5、6．0、6．5MHz,SECAM—LL)制式与 7 种 CD、CDA 使用的(NTSC-3。58／50MHz； PAL-5．5、6．0、6．5MHz／60Hz：SECAM-5．5、6．0、6．5MHz)等 21 种制式。不仅采 用了先进的高画质技术，而且还具有丰富的多种 AV 接口，如多路视频、音频输入／输出端 子、外接扬声器以及供 S-VHS 超级录像机使用的输入端子，还设有环绕声系统和多功能的 红外遥控系统。
遥控系统是以 M50436-683SP(ICA01)与 uPC6336C 为主体构成，并与遥控发射器、接收
器与存储器 M6M8001P 组成一个控制系统，可以完成电压合成的自动选台、音量与音质和 环绕声控制、图像调整控制、TV／AV 切换、电源开关以及储存与字符显示等多种功能。电 视图像与伴音集成块 TA8720N(ICV01)执行 3 种制式图像和伴音(立体声)信号的转换及 SVHS 信号(亮度+色度)的转换；色解码电路采用 TA8659N(IC501)集成块。自动方式时色度 解码集成电路 IC501(TA8659N)能自动识别接收信号的彩色制式．识别后的彩色制式的逻辑 数据传送到伴音中频变换和制式逻辑控制集成电路 IC670(TA86150N)，IC670 根据接收信 号的彩色制式输出 3．58／4．43MHz 彩色副载波开关信号，并同时将彩色制式字符显示的 开关信号输出至微处理器 ICA01(M50436-683SP)。
接收信号的场频同样由 IC50l 自动识别为 50Hz 或 60Hz，并将逻辑数据传送到微处理器 ICAOl，以控制不同场频相应的屏幕字符显示的位置。手动(强制)方式时用操作按钮选择彩 色制式。所选择的彩色制式的逻辑数据由 ICA01 到 IC670，再由 IC670 传送到 IC50l。逻辑 数据把 IC50l 内部的彩色处理电路调整到所选择的彩色制式。
电源电路采用的是它激式脉冲调宽型电路，电源输入电路具有自动电压调整功能，因此 交流电压输入范围为 110～245V，50／60Hz，有非常宽的适应性。它激式脉冲调宽型电源 电路较为复杂，元器件数量较多，但由于电路的噪音小、容易控制脉冲宽度及输出幅度控制 范围宽等优点，在东芝公司最新出品的彩色电视机中均得到了较多的运用。在整个电源系统 中，110／220V 输入电压自动切换电路、电路过压、过流及欠压保护功能齐全，并设有遥控 开／关机控制电路，直流输出有 145V、32V、5V 及 23V。与该机芯电源电路结构及选件完 全相同的彩色电视机机型有：东芝 2500XH(25 英寸)、2506XH(25 英寸)、东芝 248X9M(25 英寸)、东芝 2800XH(28 英寸)、东芝 289X8M(28 英寸)等。
(二) 电源电路的组成及工作过程
东芝 2500XH 机芯系列彩色电视机主要由交流输入电压自动切换电路、主开关电源电 路、遥控开／关机电路及多功能保护电路等部分组成。现从维修角度出发，将各单元的电路 结构与工作过程作一简要介绍：[Page]
1．交流输入电压自动切换电路的工作过程

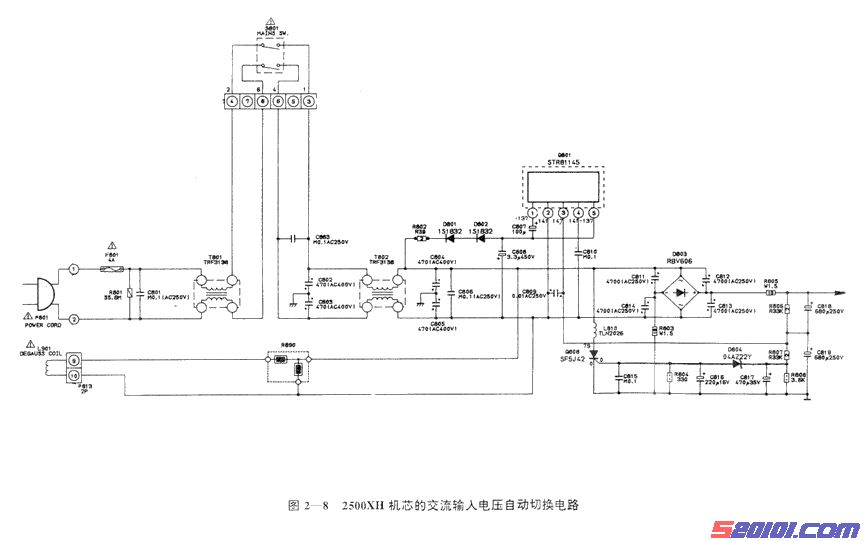

交流输入电压自动切换电路即 110／220V 交流输入电压自动切换电路。其工作机理是： 当交流输入电压低于 145V 时，以倍压方式整流；当交流输入电压高于 145V 时，以桥式方 式整流，这可使开关管在 110～220V 交流输入范围内均能工作在较佳状态。该机芯的交流 输入电压自动切换电路见图 2—8 所示(以东芝 2500XH 型 25 英寸机为例)。
如图，它主要由可控硅 Q808、整流桥堆 D803、稳压管 D804、开关厚膜块 STR81145
等元件构成。具体工作过程如下：
当接通电源后，交流输入电压经 T80l、T802 低通滤波加到 D803 组成的整流电路，同 时也经 D802、D80l 半波整流，在 C808 两端生成半波整流后的直流电压。C808 两端的电压 加到开关厚膜块 STR81145 的(2)、(5)脚之间，供 STR81145 有(4)、(5)脚判别用。若输入交 流电压低于 145V，则 C808 两端的电压较低，STR81145 的(2)，(3)脚将接通，此时 D803 与 C818、C819 构成倍压整流电路；C818 两端的直流电压与 C819 两端的直流电压迭加为 285V 左右；若交流输入电压高于 145V，则 C808 两端的电压也较高，STR81145 的(2)、(3)脚断开， 此时 D803 与 C818、C819 工作在桥式整流方式，直流输出电压亦为 285V 左右。图中 R806、 R807 和 R808 是均压电阻，防止因 C818 和 C819 的漏电电阻不同而击穿。
电路中还设计了过压保护电路，由可控硅 Q808 及稳压管 D804 等元件组成。R808 为过
压检测电阻，在正常情况下，R808 两端的直流电压低于 22V，不能使 D804 击穿导通，则 可控硅 Q808 也截止，保护电路不工作。当 R808 两端的直流电压超过 22V 时，不能使 D804 击穿导通，Q808 获得触发电压也导通，则输入交流电被 Q808 短路，保险丝 F801 熔断，避 免其它元器件因过压引起损坏。该保护电路的设置十分必要，因为如果输入 220V 交流电时， STR81145 的(2)、(3)脚误接通，则经 D803 及 C818、C819 倍压整流后将产生 500V 以上的 直流电压，这显然过高，将引起很多元器件的损坏。C815、C816 和 C808 的作用是防止 Q808
和 D804 误导通，起旁路干扰的作用。
2．主开关电源电路的工作过程

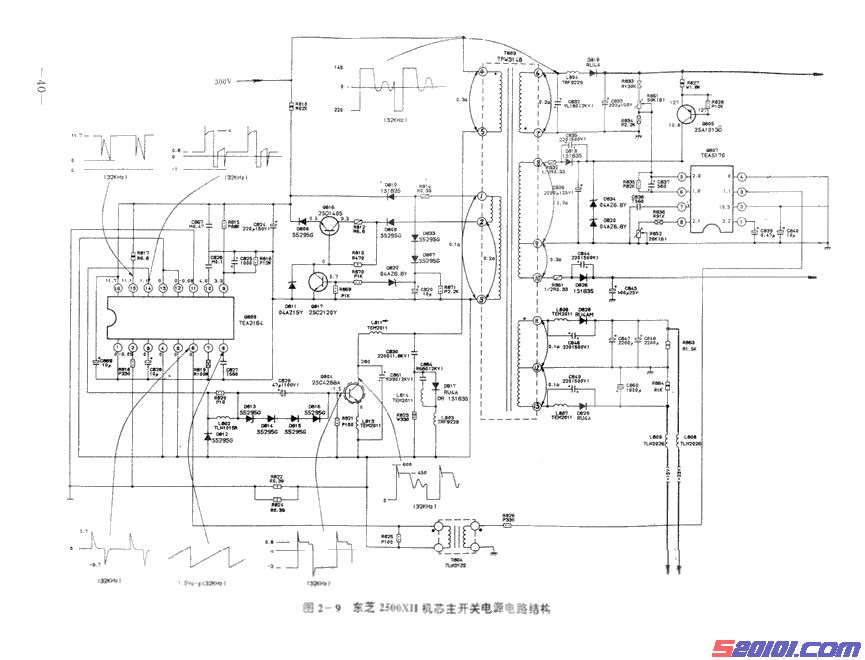

东芝 2500XH 机芯的主开关电源电路结构见图 2—9 所示。
如图，它主要由 Q803(TEA2164)、Q807(TEA5l70)组成。Q804 是开关功率管。开关电
源共产生 145V、32V、12V、23V 和 5V 四路直流电压输出。其中 145V 供给行输出电路；
32V 供给高频调谐电路；12V 供给行振荡电路；23V 供给伴音功放电路;5V 供给微处理机控 制电路。具体工作过程如下：
当电源开关 S801 接通后，由交流输入电压自动切换电路即整流滤波电路输出约 285V
左右的直流电压，一路经 T803 初级(4)一(5)绕组、L811 加到开关管 Q804 的集电极；另一路
经 R810 降压提供给控制集成块 Q803 的(16)脚作工作电压。此时，控制集成块 Q803 开始工 作，其(7)、(8)脚外接元件为振荡定时元件，与 Q803 内部
电路构成锯齿波形成电路。锯齿波电压经 Q803 内部整形、放大，由 Q803 的(14)脚输
出开关脉冲电压，经 L802、R820、C829、R821 加到开关管 Q804 的基极，使 Q804 工作于 开关状态。这样，开关变压器 T803 的次级便得到所需的脉冲电压，经整流滤波后送给负载。[Page]
图 2—9 中，TEA5170 集成块的功能是稳压，并通过其(3)脚输出与 145V 直流电压波 动相对应的脉冲宽度调制信号。TEA5170 的(2)脚为供电脚，145V 直流电压经 R833、R851、 R834 取样 后从其 (5) 脚 输入，经内 部基准比较 放大后去控 制其 (3) 脚输 出脉冲的宽 度。 TEA5170 的(7)脚是振荡脚，通过对 C838 电容的充放电，产生 32kHz、1Vp-p 的锯齿波电压， 经脉冲宽度调制后从其(3)脚输出 7Vp-p 调宽脉冲。调宽脉冲经 T804 耦合加到 TEA2164 的
(6)脚，T804 的耦合实现了开关电源接地点与底板的隔离。TEA2164 由(14)脚再输出激励脉 冲控制开关管 Q804 工作在截止与饱和状态。在开关管饱和期间，T803 初级绕组中的电流 线性增大，此时 T803 次级绕组中的各整流二极管均截止，T803 开始储存磁场能量。在开关 管截止期间，T803 次级绕组中的整流二极管 D818、D819、D826 和 D828 均导通，在 C833、 C836、C845、C847 上分别建立 145V、10．8V、12V 和 23V 的直流电压。
TEA2164 的(16)脚是供电脚，在开关电源开启时，先由 C818、C819 上的近 285V 直流
电压经启动电阻 R810 给(16)脚供电；待开关电源正常工作后，由 T803(1)～(2)绕组的感应电
压经 D810 整流后在 C824 上产生 11.7V 的直流电压，给 TEA2164 的(16)脚供电。在遥控关 机状态，通过控制 Q815 而切断行振荡电路的供电电压，使整机处于无光、无声的待机状态， 此时 TEA5170(2)脚的供电电压也被 Q814 切断，TEA5170 停止工作，其(3)脚无调宽脉冲输 出。但 TEA2164 本身具有内装脉冲宽度调制发生电路，因此其(14)脚仍然能输出激励脉冲 使开关管 Q804 工作，工作频率降为 30Hz，T803 次级绕组的感应电压数值仅为正常工作时 的一半，即 145V 降为 70 左右。T803 的(1)～(2)绕组的感应电压幅度也降低一半左右，经 D833、D807 整流，在 C820 上产生的直流电压不足以使 D832 导通(D832 的击穿电压为 6．8V)， 于是 Q817 截止，而 Q816 导通，从而 T803(1)一(3)绕组((1)～(3)绕组的匝数比(1)～(2)绕组 的匝数多一倍)的感应电压能够经 D809、D808 整流后，同样在 C824 上产生 11. 7V 的直流 电压，继续给 TEA4160 的(16)脚供电，以保证 TEA2164 连续地工作。外加在 TEA2164(16) 脚的电压经 R815、R816 分压，在其(9)脚获得 3．3V 的直流取样电压，以监视 TEA5l70 的
(14)脚输出的激励脉冲的宽度，以便在关机状态下 TEA4160 仍然具有稳压作用。
C829 是开关管 Q804 的激励脉冲输入耦合电容。Q804 的静态电流为零。在 Q804 饱 和状态，C829 被充电，充电使 C829 的电压左正右负；Q804 截止状态，TEA2164(14)脚的 负脉冲使 D812 导通，于是 C829 右端的负压加到开关管 Q804 的基极，以维持 Q804 截止。 D813～D816 的作用是使 C829 两端的电压被限制在 2．4V 左右，一旦 C824 左正右负的电 压超过 2．4V，D813～DSl6 就导通。C861、C830、C823、D817、C864 等元件的作用是抑 制或吸收当开关管突然截止时在集电极产生的瞬时过冲高压，以防止开关管击穿及谐波辐 射。
[Page]
如下：
3．保护电路的工作过程
在东芝 2500XH 机芯电源电路中设有过压与过流保护等自动保护电路。具体保护过程
(1)过压保护过程
过压保护电路由 Q803(9)脚内部电路及外电路组成。当输出电压过高时，T803 中第(1)～
(2)绕组上的电压升高，经 D81O 整流后加到 Q803(9)脚的电压升高，内部电路动作，使其(14)
脚无开关脉冲输出，电源停止工作，起到过压保护作用。
(2)过流保护过程
过流保护电路由 Q803(1)脚内部电路及 R822、R824 组成。当某种原因使 Q804 的发射 极电流增大时，R822、R824 上的压降升高，Q803 的(1)脚内部电路动作，其(14)脚无开关脉 冲输出，电源停止工作，起到保护作用。
4．遥控电源及开／关机电路
东芝 2500XH 机芯的遥控开／关机控制是采用开关电路来控制主、从开关电路的输出。 在待命状态时，电源间歇式的导通，PWM 脉冲的占空仅有 13％，并以 30Hz 短脉冲群工作， 无+B 电压输出，彩色电视机进人无声无光等待状态。其控制电路如图 2 一 l0 所示。
图中 Q809、Q811、Q814 为电子开关，工作在开关状态。在微处理控制下，Q814 向 从属电路 Q807 提供正常工作所需的工作电压。主开关电源电路能否正常工作完全取决于 Q807 是否产生 32kHz 的振荡，而该振荡信号受 Q814 的直接控制。
接通 S801，市电接通，经 D803 整流滤波后的 285V 直流电压，经 R810 加于 Q803 的(16)脚，使主开关电源电路启动，在脉冲变压器 T803 的绕组 L2、L3 产生较低的感应电势， 则稳压二极管 D803 截止，Q817 也截止，Q816 导通，使 12 产生的感应电势加于 Q803 的(16) 脚而形成间歇式振荡但不足以激励开关管 Q804；此间歇振荡，经 D819 整流，C836 滤波形 成约 llV 电压，加于 Q806(L78MR05)的(1)脚，由 Q806 的(5)脚输出稳 5V，供系统控制电路 用；同时由 Q806 的(4)脚产生的复位脉冲，加于微处理器 ICA01 的(27)脚，对微处理器内部 各电路进行初始化后，微处理器才开始正常工作，令其(6)脚变为高电平，使 Q811、Q809、
Q814 均截止，Q807 的(2)脚无电压而停止振荡，主开关电源电路无 32kHz 激励信号而停止 工作，无+B 电压输出，机芯各电路失电而进入无光无声的等待状态，但 Q803 还工作，产 生+5V 直流电压专供系统控制电路。
当微处理器 ICA01 的(5)脚接收到遥控“POWER”操作指令时，令其(6)脚为低电平， Q811 导通，Q809 基极获得正偏也导通，由集电极输出约 10V 的电压，加于 Q807 的(2)脚， Q807 获得工作电压，便产生 32kHz 的方波，从其(3)脚输出，经 T804 耦合至 Q803 的(6)脚， 由其(14)脚输出激励信号，加于开关管 Q804 基极，主开关电源开始正常工作，输出+B 电压 供整机各电路，彩电进入收视状态。
当微处理器 ICA0l 的(5)脚再次收到遥控“POWER”操作指令，令其(6)脚为高电干，
Q811、Q809、Q814 均截止，Q807 的(2)脚失电而停振，主开关电源电路停止工作，无+B 电 压输出，彩电进入待命状态。这样便完成了开／关功能的控制。
二、典型故障的检修流程、确诊故障的关键数据及贵重易损件的修理与替代
(一) 检修流程
东芝 2500XH 机芯系列彩色电视机电源电路不良．常表现为整机无光栅、无图像、无伴 音三无故障，检修时，首先应检查开关电源主电压 145V 是否正常。若 145V 正常，则故障 现象为行扫描电路引起。如果 145V 降为 60～80V．则为遥控关机电路出现故障。如果 145V 变为 0V，则为开关电源电路本身出现故障。[Page]
这里我们重点将遥控开／关机及主开关电源电路的检修作一介绍：
1.遥控开／关机电路的检修流程
东芝 2500XH 机芯遥控开／关机电路的典型故障有不能遥控开机或不能遥控关机等两 大类。
检修时，首先应测量 Q806 的(4)、(5)脚是否有电压输出。若大于 5V 许多，则一般是 Q806 损坏；如不足 5V，则可进一步测量 C836 两端的电压，只要 C836 两端的电压达 7V 以 上，则 Q806 的(5)脚有 5V 输出，而若 Q805 没有 5V 输出，则一般也是 Q806 损坏。但 C836 两端的电压不足 7V(正常值为 10．8V)时，很可能是 D820 或 D834 击穿，或 C836 和 D819 损坏。如果 Q806 的(5)脚有 5V 电压，则说明控制电路供电正常。此时应测量微处理器 ICA01 的(6)脚电平。在正常收看状态，ICA01 的第(6)脚应为 0V 低电平，它使 Q811 导通；若 ICAOI
第(6)脚为高电平 5V，则应接着检查以 ICA01 为核心的控制电路。在 ICA01 的(6)脚输出低
电平的情况下，造成遥控关机电路误动作的原因是：Q807、Q809、Q811 和 R845 损坏，使
Q807 的(2)脚得不到供电电压；或 Q807 本身损坏，其(3)脚无调宽脉冲输出。 具体检修时，可按 2 一 1．1 所示的流程进行。
2．主开关电源及保护电路的检修流程
东芝 2500XH 机芯系列彩色电视机主开关电源及保护电路的典型故障表现为：各路直 流输出为零。检修时，先直接察看保险 F801 是否烧断，若保险丝 F801 断，则先查开关管 Q804 有无击穿，若 Q804 击穿，则换上新管子前应先检查 Q803、Q822、Q818、Q829 等元 件有没有损坏、否则，换上 Q804 后一旦开机又击穿。若 Q804 没有击穿，则烧保险丝的原 因是交流输入电压自动切换电路引起的，如 Q808、D804 击穿，D801、D802 击穿或 D803、 C818、C819 击穿等。
若保险丝完好，则应有 200～400V 的整流电压产生。若无此电压，则一般是 R805、
R803 限流电阻开路。若有 200～400V 电压，但没有 145V 电压．则可能有三方面的原因： 一是 Q803 不工作，如 Q803 的(16)脚无供电电压 11．7V，检查 R8l0、D8l0 是否开路及 C820、 C871、C824 是否击穿；二是 T803 次级绕组的整流滤波电路及 145V、23V 负载电路是否有 短路故障，如 D818、D819、D820、C834、C833、C836 等有无击穿现象，并可断开 L808、 L805 以查行输出电路及伴音功放电路有无短路故障；三是开关管 Q804 及其周边元件有无

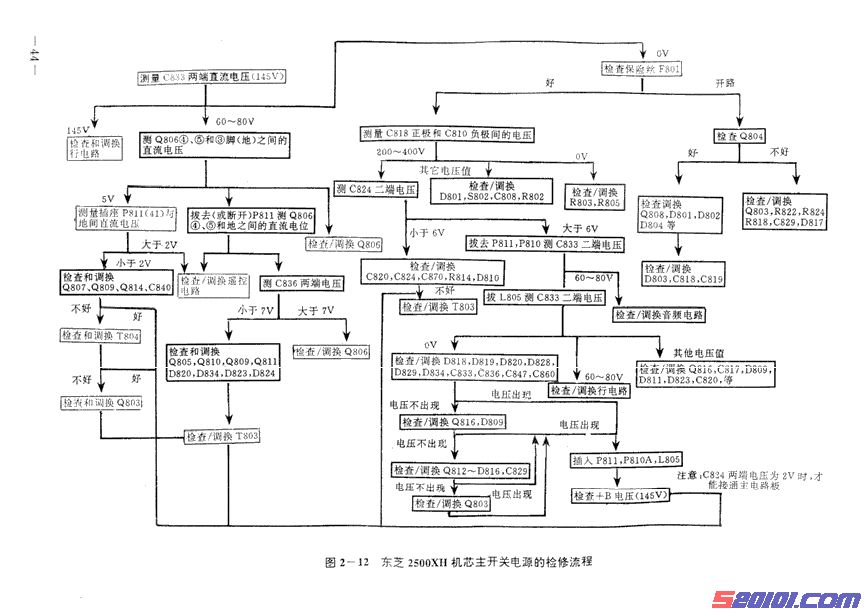

损坏，如 C829、D812～D804 等元件有无开路或击穿现象。 具体检修时，可按图 2 一 12 所示的流程进行。
(二) 确诊故障所需的关键数据
1，微处理器 M50436—683SP 的实测数据

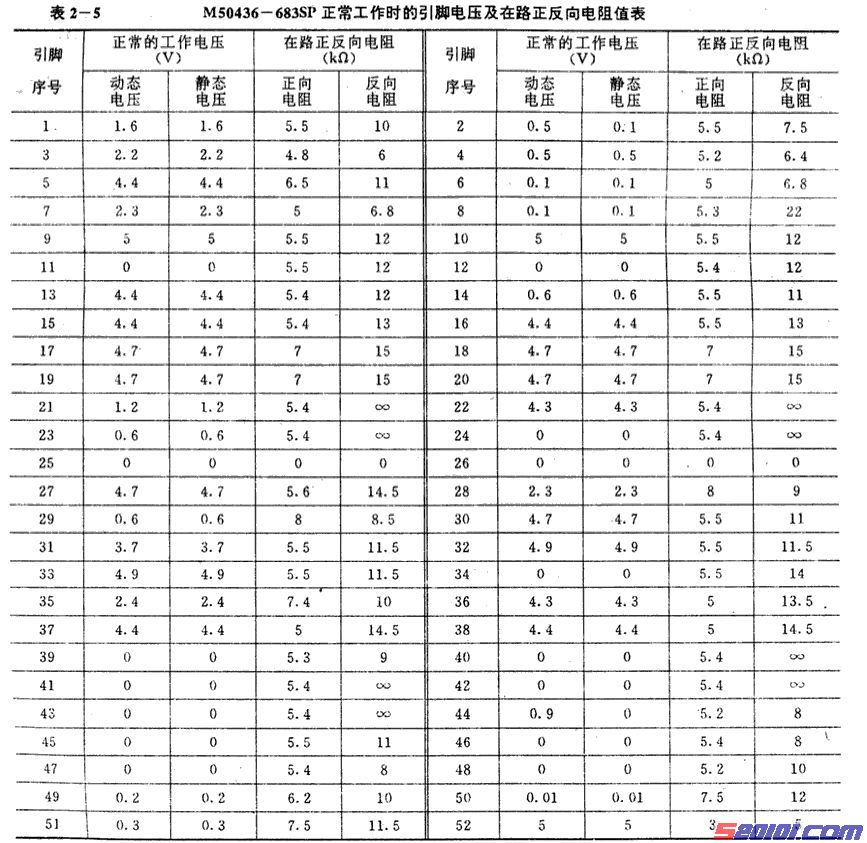

正常工作时微处理器 M50436—683SP 的工作电压及在路正反向电阻值见表 2—5 所列。
以上数据均用 MFl0 型万用表在东芝 2800XH 型机上测得。

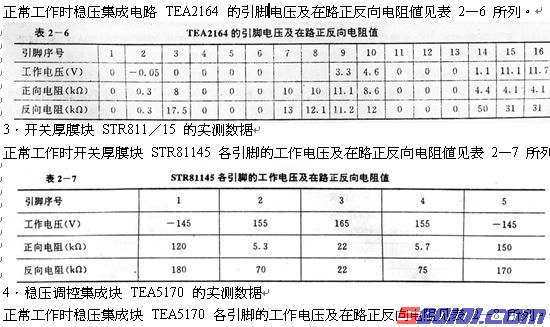

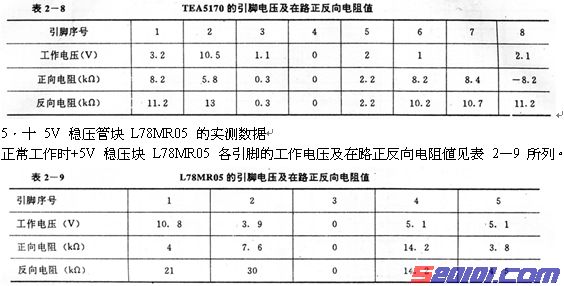

(三) 贵重易损件的修理与替代
1. Q804 的代换
Q804 原型号为 2SC4288，为硅 NPN 高反压大功率管，损坏后可用 2SCl942、B4208、
2SDl279、2SD905 等管子来代换。
2．Q816 的代换
Q816 原型号为 2SDl405，主要参数为：VcBo＝36V，ICM＝0．75A，FT＝350MHz。 损坏后可用 3DAl4A、3DG27 等管子代换。
3．Q817 的代换[Page]
Q817 原型号为 2SC2120，主要参数为：VCBO＝130V，ICM=0．8A，PCM＝0．6W。 损坏后可用 3DAl4A、3DG27 等来代换。
4．Q805 的代换
0805 原型号为 2SAl013，主要参数为：VCBO＝160V，ICm＝lA，PcM＝0．5W。损坏 后可用 3DA3F、3CAl0F、2SAl011 等管子来代换。
5．Q809 和 Q815 的代换
Q809 和 Q815 原型号为 2SC1815 或 2SCl685，主要参数为；VcBo=60V，IcM＝0．1A，
FT=150MHz。损坏后可用 3DGl20、3DA87、3DA93 等管子来代换。
6．Q810 的代换
Q810 原型号为 2SC2383，主要参数为；VCBO=160V，ICM＝1A，PCM＝0．9W。损 坏后可用 3DA88C，3DK4 等管子来代换。
三、疑难软故障检修经验
实例 1 东芝 2500XH 型机无光、无声，待命灯不亮
故障表现；一台东芝 2500XH 型 25 英寸彩色电视机，通电后待命指示灯不亮，整机无 光栅、无图像、无伴音。
故障分析及检修：开机后整机“三无”并且指示灯不亮，说明其电源电路没有工作或 者其行扫描电路过流，致使主开关电源停振无输出。对此先应重点检查其电源电路。
拆开机壳，检查保险丝，发现已烧断，用万用表测开关管 Q804 集电极对地电阻，阻值 为零，说明整流输出电路对地有短路。拆下开关管 Q804 检查正常，再拆下 C818、C816、 C830 检查，发现 C816 击穿。由于 C861 击穿使电源与地短路，造成保险烧断，出现上述现 象；更换 C816 后，电视恢复正常。
实例 2 东芝 2500XH 型机光栅很亮且行幅变窄
故障表现：一台东芝 2500XH 型 25 英寸彩色电视机，能收到电视节目，伴音基本正常， 图像也有，仅是电视屏幕很亮，并且图像的行幅变窄。
故障分析及检修：从电路原理及维修经验分析：电视光栅太亮，行幅也变窄，一般是 高压过高造成。造成此故障的原因有二：一是行逆程电容或是与行偏转线圈串联的 S 校正 电容容量变小，二是电源电压过高。
首先通电测直流供电 145V 电压，实测为 158V，说明以上故障是电源供电过高造成。 检查稳压控制电路，先调节 R851，电压有变化，但不能调到正常值，再调节 R852，发现有 时起作用，说明 R852 已接触不良，拆下检查证实。更换后，经调节，输出电压正常，电视 也恢复正常。
实例 3 东芝 248X9M 型机无光、无声
故障表现：一台东芝 248X9M 型 28 英寸彩色电视机，通电后，整机无光栅、无伴音， 电源待命灯也不亮。
故障分析及检修：这是典型的电源电路不良的故障，拆开机壳，直观检查，发现保险 管完好，说明没有短路性故障。可采用动态电压法进行检查，通电测开关管 Q804 的集电极
有 280V 电压，但测开关变压器次级各路电压均无输出，说明开关电源电路没有工作。遂用 万用表电压档测 Q803 的(16)脚无电压，说明其供电电路有问题。经反复检查，发现故障系 R810 开路所致，更换 R810 后，故障排除。
实例 4 东芝 2800XH 型机遥控关机失灵
故障表现：一台东芝 2800XH 型 28 英寸彩色电视机，开机收看电视节目工作正常，声 图俱佳，就是不能进行遥控关机。
故障分析及检修：电视机工作正常，只是遥控关机失去控制作用，故障一般是遥控关 机电路有故障造成。该机的遥控关机电路主要是 Q811、Q809 等元件组成。当 Q811 或 Q809 其中任一只管子有开路时，电视机会处于关机状态而无法开起。而当 Q811 或 Q809 任何一 只管子集电极与发射极击穿时，遥控关机即失去控制作用。拆下 Q809、Q811 检查，发射 Q809 集电极与发射极已击穿，更换 Q809 后，遥控关机恢复正常。[Page]
实例 5 东芝 2800XH 型机待命灯亮，但无光、无声
故障表现：一台东芝 2800XH 型 25 英寸彩色电视机开机后，待命灯发亮，但整机无光 栅、无图像、无伴音。
故障分析及检修：开机后，待命灯亮，说主开关电源已工作，这时电视机无光无声说 行扫描电路没有工作，多为行扫描电路有故障或主开关电源工作不正常(+B 输出偏差太大)。 对此，首先应从检测+B 值入手。
拆开机壳，用万用表测量+B 为 145V，无问题，再测行输出管 Q404 的集电极电压也
为 145V 左右。接着检测行振荡集成块 IC501 的(39)脚(行激励信号输出端)直流工作电压， 仅为 0．7V，而正常时应为 1. 7V，再测其电源供电端即(40)脚，实测为 5．6V，正常时应
为 9V。这个电压是由电源电路中的 Q815 提供的，检测 Q815 时，发现其基极电压为 5．6V， 发射极电压为 5V，集电极电压为 19V，据此判断 Q815 有问题。遂把 Q815 从电路板上焊下， 发现其发射结已开路，更换 Q815 后，故障排除。
实例 6 东芝 2800XH 型机工作一段时间后自动关机
故障表现：一台东芝 2800XH 型 28 英寸彩色电视机，开启电源开关后，图像及伴音都 正常，但工作一段时间后电视机自行关机，随后又自行启动，如此反复。
故障分析及检修：这类故障应检查微处理控制系统中的电源控制单元，若电源控制系 统无问题，则检查其保护电路。具体检修要点如下:
(1)当出现自动关机时，用电表测量 ICAOl 的(52)脚是否有 5V 电压，若正常，则再测
量(22)脚(复位端)电压是否正常，若异常，当检查 Q816、RA32、CA06。若上述元件正常， 则为 ICA01 失效。
(2)若 ICAOl(22)脚电压正常，可用示波器测量 ICAOl 的(28)脚及(29)脚是否有振荡波 形。有波形且频率、幅度正常时，则为 ICA01 失效，否则应检查 R1015、CA04、CA05。经 检查发现故障系 R1015 的阻值增大所致，更换 R1015 后，故障排除。
实例 7 东芝 2800XH 型机无光、无声，待命灯亮
故障表现：一台东芝 2800XH 型 28 英寸彩色电视机，接通电源后，整机无光栅、无图 像、无伴音，但待命指示灯发亮。
故障分析及检修：由故障表现判断，该机的电源或其主电源负载有问题。 拆开机壳，直观检查保险管，F80l 完好。于是通电用动态电压法进行检查，通电用万
用电表测+B 电压仅为 49V，说明主电源负载有短路之处。对此应重点检查其行输出电路。 再接通电源，测行输出变压器 T461 的(2)脚(即供电端)无电压，正常时应为 145V 电压，但 R444 接稳压电源主输出端有 49V 电压。关断电源，用电阻法检查 R444 为开路，再继续检 查行输出管 Q404，其集电极与发射极之间已击穿。逐一检查行输出电路的其它元件，发现 行逆程电容 C440 已严重漏电，选用一只 6800pF／2kV 电容更换 C440 后，故障排除。
