三星CS-7288彩电,开机呈三无。正常时，开机指示灯为绿色，闪一次变成红色，闪十次机内断电器RL801吸合，声图出现

摘要：

开机测得行管Q402（D1887）b、c、e极均击穿，检测C405、C406、C407、D401、D402等均无异常，换上正品D1887行管后测得各供电均正常（如+130V、+30V、+13.5V等），指示灯闪烁后关

开机测得行管Q402（D1887）b、c、e极均击穿，检测C405、C406、C407、D401、D402等均无异常，换上正品D1887行管后测得各供电均正常（如+130V、+30V、+13.5V等），指示灯闪烁后关机，无其他反应。

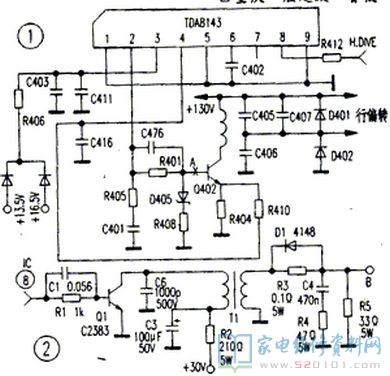

仔细查看该机行电路，绘出该机行激励电路如图1所示，

发现该机行激励电路由TDA8143构成，电路很简化，测TDA81431、2、3脚近似短路。依据图纸分析，行管击穿后+130V电压经Q402 b极、R401（27Ω）进入TDA81432脚（输出脚），该ICE工作电压仅为+13V、+130V加入2脚而使TDA8143损坏。
TDA8143难以购得，决定尝试用其他电路代换该ICE。查得D1887为无阻尼行管，将TDA8143拆除，查阅资料，绘出新装电路如图2所示。经反复调试后确定各元件参数如图2标示值，T1为一般行激励变压器，其他元件无其他特殊要求，用一小块印刷板焊上相关元件即可。用一段排线将新装板与主板相连，将图1的A处断开，将图2的B点接D1887 b极，该新加板供电取自主板+30V，输入（H、DTRE）取自主板TDA81438脚，地端接TDA8143D1脚，将新装板固定于机内，经反复试机证明该电路可代换TDA8143。如日后购得该IC，将A点焊上，拆掉该新装板即可。
