三洋A12机心彩电4.43MHz晶振不良会导致无图像

摘要：

多数彩电色副载波恢复电路中4．43／3．58MHz晶振不良，只是导致无彩色，而黑白图像正常；飞利浦TDA8361机心彩电中4．43／3．58MHz晶振不良，轻者无彩色，重者行不同步；而三洋A12机心彩电中4．43MH

    多数彩电色副载波恢复电路中4．43／3．58MHz晶振不良，只是导致无彩色，而黑白图像正常；飞利浦TDA8361机心彩电中4．43／3．58MHz晶振不良，轻者无彩色，重者行不同步；而三洋A12机心彩电中4．43MHz晶振不良，除可能导致无彩色外，还可能导致无图像、无伴音的故障。故当A12机心彩电出现无图像、无伴音故障时，在对公共通道电路检查未发现问题时，还应对包括4．43MHz晶振在内的色副载波恢复电路进行检查。
    一台创美CM—1488彩电，接收电视信号时无图像、无伴音，屏幕上有几条白横带闪动。
    该机属三洋A12机心，采用大规模集成电路LA76810A完成整机小信号处理。无图像、无伴音故障，最大可能发生在高、中频电路部分。先查LA76810A与中频处理电路相关的③-⑩、48、49脚电压，多数脚电压异常，怀疑LA76810A损坏，但更换后故障不变。细查③～⑩脚外围元件，未发现问题。再检查更换48、49脚外接38MHz中周T101以及声表面滤波器、高频头等，均不能排除故障。
    考虑到IA76810A为I2C总线控制，若I2c总线有故障，也可能造成无图无声。于是测其11脚(I2C总线数据端)、12脚(I2c总线时钟端)电压为4．6V，初步判断I2c总线正常。

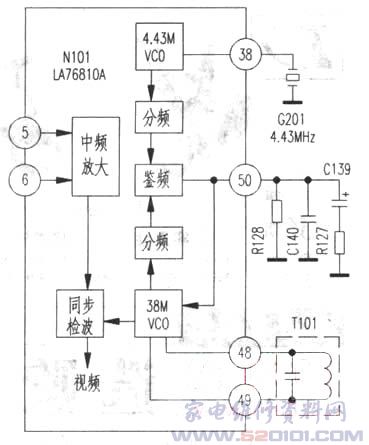

    后查阅资料得知，LA76810A视频检波采用PLL锁相环同步检波方式。见附图，图像中频放大电路放大后的图像中频信号送同步检波电路，在此电路中图像中频信号和参考载波信号(由图像中频压控振荡器产生)进行检波，解调出视频信号和第二伴音中频信号。同步检波所需的参考载波信号，则由图像中频压控振荡器(38MHzVCO)产生。该压控振荡器实际上是一个锁相环路(PLL)，其工作过程是：LA76810A 48、49脚内电路及外接的LC组件组成压控振荡器，产生的振荡信号一路送同步检波电路，另一路经分频后送鉴频器。4．43MHz色副载波经分频后也送鉴频器，在鉴频器中两信号进行频率和相位比较，当两者的频率和相位不一致时，检出误差信号，经50脚外接阻容元件组成的双时间常数滤波电路平滑滤波，得到直流电压，送38MHz压控振荡器，控制振荡器的频率和相位，使振荡器产生的振荡频率和相位始终与高频头输出的图像中频(38MHz)信号的频率和相位一致，使同步检波电路解调出的图像信号电平幅度最大。调节图像中周T101，可微调图像中频VCO的频率。采用以上PLL压控振荡器产生的参考载波信号的频率、相位及幅度都很稳定，且不受图像内容变化的影响，从而改善了图像同步检波电路的检波特性和具有良好的抗干扰性，使图像和伴音质量有明显提高。
    根据上述分析，若4．43MHz色副载波恢复电路有故障，不能产生4．43MHz色副载波信号或频偏太大，会引起图像VCO不能产生正常的38MHz参考载波，进而造成视频同步检波电路工作不正常，不能从图像巾频信号中解调出视频信号和第伴音中频信号，必然出现无图像、无伴音的现象。于足将检修重点转移到LA76810A的色副载渡信号恢复电路。测36、38、39脚电压，36脚为3．1V低于正常值3．8V，38脚为3．9V基本正常，39脚为4．2V高于正常值3．5V。检查36脚外接的色副载波VCO低通滤波电容C210正常；39脚外接的色副载波VC0电路PLL环路低通滤波器元件C207、C208、R205、R206正常；最后用正品4．43MHz晶体更换G201，图像和伴音均恢复止常。
    小结：三洋A12机心采用LA76810A完成整机小信号处理，LA76810A只需一只4．43MHz晶体，既产生PAL制色度解调电路所需的4．43MHz色副载波脉冲信号，也可分频产生NTSC制色度解调电路所需的3．58MHz色副载波信号；除此之外，该机心的4．43MHz色副载波脉冲进行分频后，再与中频压控振荡器(38MHz VC0)产生的频率进行比较，校正中频压控振荡器的频率。所以，A12机心中的4．43MHz晶体不良，轻者造成图像无彩色，重者则可能导致频漂(跑台)、以及自动搜索不存台，甚至导致无图像、无伴音。
