松下TC-29GF80R彩电行幅收缩场幅拉长故障维修

   该机为M18M机心。据用户反映，该机屏幕上经常出现很多字符，据后来查证是该机自动进入维修状态所致。
    拆开后盖观察，发现电路板上布满似碳粉一样的灰尘，特别在高压包及CPU附近。这些灰尘在天气潮湿状态下，可能导电触发相关电路而选入维修状态。用户按遥控器数字键或音量加减键时，无意中改变了原有的数据，从而出现上述故障。
    用吸尘器及毛刷对该机进行彻底清尘后，查光栅控制电路集成块IC701(TA8859AP)及外围元件、Q701等正常，确认故障为数据错乱所致。
    将电视机音量调整到0，再按遥控器上的“定时关机”键，然后同时按下遥控器上的“RECALL”键和电视机上的“音量降低”键，即可进入电视机的维修状态，进行电路的设置与调整。在维修状态下有四个调整模式CHK1—CHK4，分别对不同电路进行调整与设置。进入维修状态后用遥控器上的数字键“1”或“2”可在CHK1～CHK4子项中进行选择。本机故障只要选择CHK4(光栅枕形失真)进行数据调整。按遥控器上的数字键“3”、“4”可选择调整项目，按音量增或减可改变数值。

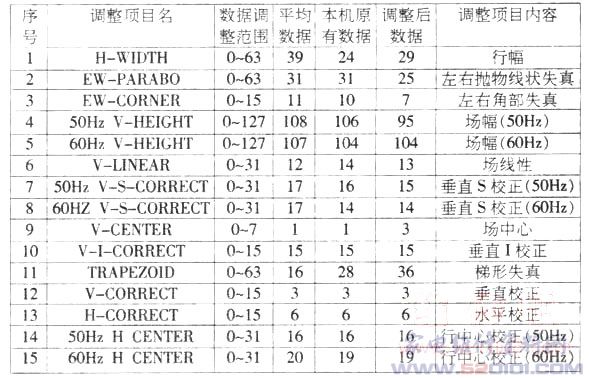

    调整前先记下原机数值，以备恢复。本机原有数据与调整后的数据如下表，调整后故障排除。
