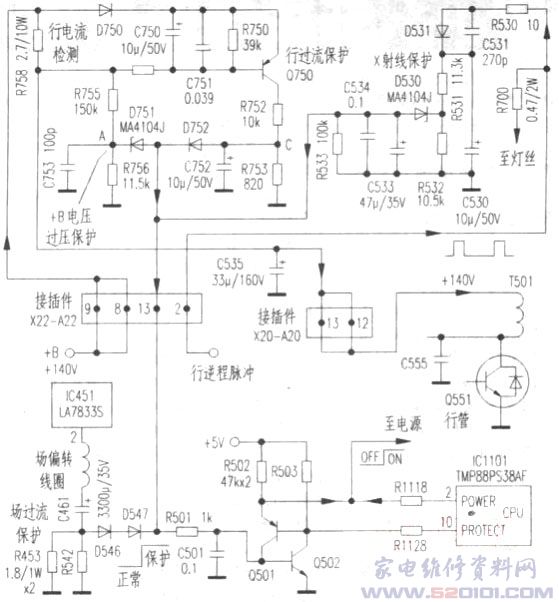

松下MC1机心由单片信号处理器TB1251和微处理器TMP88PS38AF构成，典型机型有TC-29P42G、TC-29P40R等。该机心设有完善的保护电路，其电路结构见附图，由行过流保护、+B电压过压保护、X射线保护及场过流保护电路组成。
一、电路分析
Q750及周边元件构成行过流保护电路，R758为行电流检测电阻。开关电源输出的+B电压(140V)经R758送至行输出电路。当行输出电路工作止常时，流过R758的电流较小，R758两端压降低于1．4V，不足以使D750和Q750导通，Q750c极输出低电平，保护电路不动作。当行输出电路出现过流时，R758两端压降高于1．4V，从而使D750和Q750导通，Q750
c极输出高电平，经D752送至Q502 b极，触发Q502。Q502和Q501接成锁相坏形式，等效于一个单向可控砗。当Q502 b极受高电平触发时，Q502导通，其c极电压下降，使Q501导通，Q502导通加强，从而使Q501导通也跟着加强，这种循环(正反馈)的结果，使Q501和Q502迅速饱和导通。Q502 c极输出低电平，使CPU进入保护状态，CPU②脚输出低电平，使电源处于待机状态。同时，Q501 e极也输出低电平，送至电源电路，将电源电路置于待机状态。当保护电路动作后，电源输出的各路电压下降一半芹右，整机呈三无。
R755、R756及D751等构成+B电压过压保护电路。当+B电压正常时，附图中A点电压不到10V，而D751的稳压值为10．4V，因而D751处于截止状态。当+B电压超过155V时，A点电压超过11V，D751导通，使Q502和Q501迅速饱和导通。电源进入待机状态，整机呈三无。
D531、C530、R531、R532、D530等元件构成X射线保护电路。
当电路工作正常时，行逆程脉冲的幅度正常，此时经D531整流、C530滤波后所产生的直流电压较低，该直流电压经R531和R532分压后，在B点上形成的电压低于10．4V，不足以使D530导通；当某种原因(如行逆程电容容量减小)引起行逆程脉冲幅度过高时，经D531整流、C530滤波后所产生的直流电压也增高，经R531和R532分压后，使B点电压高于11V，从而使D530导通，并触发Q502，Q502和Q501迅速饱和导通，使电源进入待机状态，从而避免了X射线的产生。
R453、R452、D456和D457等元件构成场过流保护电路。当场扫描电路工作正常时，R453／／R452的锯齿波压降也较低，小足以使D456和D457导通。当某种原因引起IC451输出的锯齿波电流过大时，R453／／R452上的锯齿波电压也必过高，从而使D456和D457导通，并触发Q502，使Q502和Q501迅速饱和导通，电源进入待机状态，整机三无。
二、故障分析与检修
1．检修要点
当机器出现三无现象且电源处于侍机状态时，首先得弄清是遥控系统故障引起的，还是保护电路动作引起的。判断方法是测量CPU⑩脚的电压来区分故障部位。若⑩脚电压为高电平(5V)，说明故障是因遥控系统(包含I2C总线系统)引起的。若CPU⑩脚为低电平(接近0V)，说明故障是因保护电路动作引起的。此时，可以使用断路法柬对故障部位进行更为准确的判断。例如，若断开D456(或D457)后，保护状态解除，⑩脚变为高电平，说明故障在场输出电路；若断开D530后，保护状态解除，说明故障是因行逆程脉冲幅度过高或X射线保护电路自身故障引起的；若断开D752后，CPU⑩脚变为高电平，说明故障在行输出电路或行过流保护电路；若断开D456、D530和D752后，CPU⑩脚仍为低申平，则说明故障是因+B电压过高引起的。
在判断故障的过程中，要特别注意如卜几点：
(1)使用断路法时，不要直接断开D751，以防止+B电压过高而损坏行输出电路。
(2)不要以Q750 c极电压(或图中C点电压1作为判断行过流保护电路是否动作的依据，这样极可能造成误判。因为Q750仅在保护电路动作的瞬间导通，其c极输出高电平。当保护电路动作后，整机进入待机状态，Q750转为截止，其c极变为低电平。若此时仍以Q750 c极为低电平而得出保护电路未动作，就出现了误判。
(3)不能以图中B点电压作为判断X射线保护电路是否动作的依据。因为B点电压也仅在X射线保护电路动作的瞬间存在，当电路进入保护状态后，行扫描电路停止工作，B点电压也就变为0V。
(4)D751和D530的型号均为MA4104J，稳压值为10．4V，一旦损坏，应选用相同稳压值的稳压管进行替换，若稳压值偏离过大，会使保护电路变得太灵敏或太迟钝。
(5)C750、C752、C533、C534、C501等电容有延迟作用，能使保护电路的抗干扰能力增强，可防止开机浪涌电流或干扰脉冲引起保护电路误动作。若这些电容失效，机器在工作过程中可能会出现不定时关机现象。
2．故障实例
【例1】一台松下TC-29P42G彩电，开机后呈三无。
测CPU⑩脚电压为低电平，说明保护电路动作。断开D456，开机后故障依旧，CPU⑩脚仍为低电平，说明并非场过流保护电路动作引起。恢复D456，断开D752，开机后仍三无，但CPU⑩脚变成了高电平，说明保护状态已解除，故障发生在行过流保护电路或行输出电路，查行管Q551击穿，更换后故障排除。
【例2】一台松下TC-29P42G彩电，在收看过程中出现不定时关机现象。
待故障出现后，测CPU⑩脚电压为低电平，说明保护电路动作。当断开D530后，图像、声音均正常，说明故障出在x射线保护电路。经检查，R532的一个焊盘出现裂痕，重焊后故障排除。
