其故障现象是：按遥控器自动搜索选台键(ASM)时，屏显箨频段均能搜索，但图像一闪而过，节目序号不进位，CPU不能存储节目信息，且手动调谐无效。

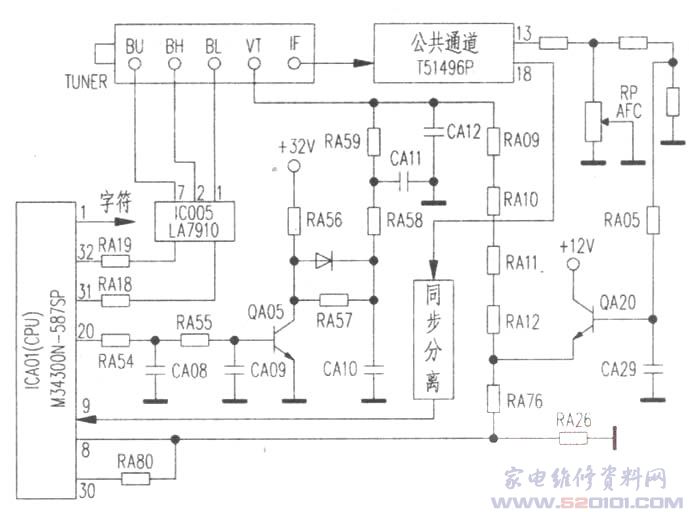

该机搜索选台及锁台控制有关电路如附图所示。其工作过程简述如下：CPU(34300N-587SP)收到自动选台ASM指令时，其20脚输出4．8V～0．5V(理论值为5V～0V)搜台扫描模拟电压，经RA54、RA55、CA08、CA09平滑滤波，QA05(2SC1815)倒相放大后，在其c极输出0．8V～30V的搜台电压，再经RA57～RA59、CA10～CA12滤波，获得0．5V～28V线性良好的搜台电压，加至高频调谐器TUNER(EC811V)的VT(或BT)调谐电压输入端；与此同时，CPU 31、32脚输出相应的频段转换信息SW及BU／BV，分别加到频段译码器IC005(LA7910)④、③脚，译码后①、②、⑦脚分别输出高电平(12V)为TUNER的BL、BH、BU端子提供工作电源。此时TUNER以VHF-I→VHF→UHF的顺序轮流工作，VT端的搜台电压从0．5V→28V变化，转换一个频段变化一遍，直到三个频段的电台信息全部搜索到并存储记忆为止。在搜索选台过程中，TUNER的IF端输出中频信号极弱，经公共通道T51496P处理和同步分离后，加在CPU⑨脚的行同步脉冲甚低或没有，故被CPU识别电路判定为无电台信号而继续向前搜索。一旦搜寻到电台信号，CPU⑨脚在行同步脉冲连续作用下从4．6V下跌至3．9V，这是收到电台信号的重要标志。同时，CPU放慢搜台速度，从⑧脚输出精确控制的自动频率微调电压，⑧脚电压随屏幕上呈现的图像缓慢变化，由2．8V开始卜滑，当图像调谐至最佳时，⑧脚电压下降至1．2V。而后CPU命令搜台暂停，并将已搜到电台的信息(如VT电压、频段、电台节目编号等)写人存储器(E2PR()M)记忆。之后，开始继续搜索前进，直至各频段全部电台都被搜出并存储为止。
由上述搜台原理可以看出，电台节目被存储必须有两个条件同时存在：一是CPU⑨脚加有符合要求的行同步信号；二是CPU⑧脚有符合要求的精密微调电压输出，二者缺一不可。根据以往的检修经验分析：在搜台时，若屏幕有图像闪过，只是扫描速度不变慢，CPU不存台，节日编号不进位，且手动调谐亦无效时，大都是因CPU⑨脚的行同步脉冲信号丢失，使内部识别电路无法判断已收到电台节目所以不能进行微调、存储：若屏幕有图像出现，图像十分暗淡，行不同步，画而一闪而过，节日编号不进位，但手动调谐能出现画质良好的图像并可正常收看时，多属于CPU⑧脚输出的AFC微调电压不良，CPU误判为无电台信号(或信号微弱)而放弃锁存。根据现象及初步检查判断，本例故障属于前者(无行脉冲)。
手动选出一电台节目，微调至图像最好时，用示波器测CPU⑨脚波形，正常时行同步咏冲幅度不低于2．3Vp—p，实测仅为0．9Vp—p。经检查，公共通道T51496P及同步分离电路工作正常，试断开CPU⑨脚连线后，行同步脉冲幅度上升至3．6Vp—p。这说明CPU⑨脚内部识别电路有故障(漏电)，致使行同步分离电路负载加重。由于CPU其他功能都正常，如更换CPU似乎可惜。考虑到射随器具有高输入阻抗和低输出阻抗的特性，所以用一只9013晶体管组成单级射随器，插在CPU⑨脚与同步分离电路之间进行补偿，9013的c极接12V电源，e极电阻取5．1k/0．25W金属膜电阻。接入电路后，CPU⑨脚电压约为4.4V，再进行自动搜台试验，选台及存储功能均恢复正常。
