索尼彩电功放厚膜集成电路BX1303代换

  BX1303用在索尼中小屏彩电的伴音功放上。该厚膜块损坏后，备件难寻，故采用代换法解决。由于该厚膜块工作电压为115V，用变压器耦合输出，无法找到这么高工作电压的集成块代换，只有用分立元件代换。

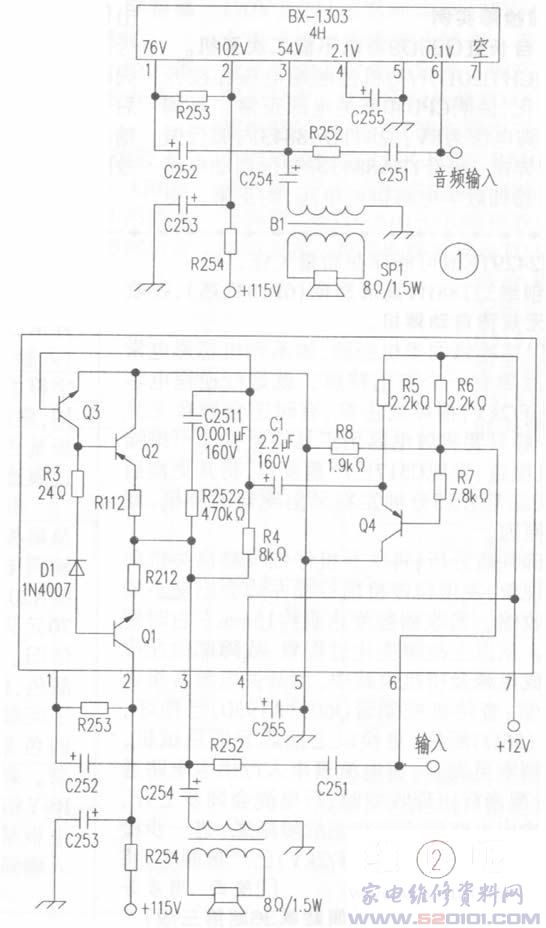

    在代换前要分析该厚膜块每只脚的功能，及外围元件作用。BX1303外围电路如图1所示，其外形尺寸为45mm×25mm，各脚正常工作电压见图1。各脚功能如下：①脚内部功率管b极驱动电压；②脚总供电脚；③脚音频输出；④脚前置滤波；⑤脚接地；⑥脚音频输入；⑦脚空。R253为功放偏置电阻，C252输出负反馈至功放管b极，C253为115V电源滤波电容，R254为限流电阻、R252和C251移相反馈至前置放大级。
    用分立元件代换原则：供电电压不变，外围元件不动，所用元件最少，功率与信噪比更高。按以上改装原则，笔者设计了如图2的代换电路。其中，Q1、Q2为功放管，型号为C4832／A1668三肯管；Q3为激励管，型号为MJE340；Q4为A1015。电阻、电容元件参数标在图2上。小板内电阻功率R112、R212为1W，其余为1／2W，其工作原理与一般OTL电路相同。

   安装方法：用一块45mm×35mm实验板安装图2框内元件。Q1、Q2反面(铜板面)安装，均匀分布于45mm长度边上，其余元件安装于正面。Q1、Q2用φ3mm螺钉固定于原BX1303上，该散热片已预留了2个螺钉孔，Q1、Q2支撑小印刷板。
    只要元件安装无误，开机即可正常工作。如不正常，测中点电压应在50V～60V之间，否则应停电检修。该代换板由于Q1、Q2、Q3用了高耐压、高频率、功率余量大的三极管，代换后功率和信噪比要好于BX1303，而且音质也好于BX1303。
