概述：三星屏的自检方法主要是直接把AC220V接在屏电源板上，将电源板上PS-on或Relay信号短路到地，VS-on信号接高电平（3.3V或5V），再短接逻辑板相关插座或调节拨动开关。针对三星50HW-YD0

概述：三星屏的自检方法主要是直接把AC 220V 接在屏电源板上，将电源板上PS-on 或Relay 信号短路到地，VS-on 信号接高电平（3.3V 或5V），再短接逻辑板相关插座或调节拨动开关。

针对三星50HW-YD02（W2）等离子屏的自检：

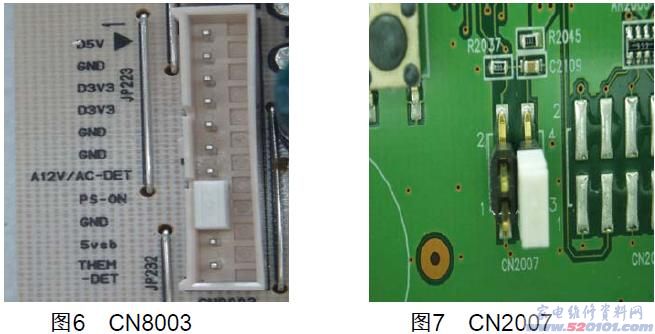

第一步：将电源板上插座CN8003 的③（GND）脚与④（Ps-on）脚短接（下左图）；
第二步：将逻辑板上插座CN2007 的③、④脚短接（见下右图）；
第三步：接通AC 220V 电压，屏幕显示7 个滚动画面（如红场、蓝场等），说明屏和屏上组件组件正常。
