一般在看完电视后，采用遥控器关闭电视机非常方便。遥控关机后，电视机处于待机状态，内部待机电源仍在“全天候”的工作；电视机在待机状态下，虽然耗电已大幅下降，但是待机部分的开关电源仍在“全天候”的工作，耗电的积累也是可观的，这样就要求电视机的待机耗电量要降到最低的限度。世界各国都对家电和其它电器产品的待机损耗有严格的要求，美国和德国标准要求是小于0.5W（500mW），中国也有相关的标准，因此减小待机功耗成为各厂商，特别是面向出口的厂商需要考虑的重要课题之一（有些电视机待机耗电量是比较大的，笔者曾经因用户的纠纷测量过一台某品牌的电视机，在待机状态耗电量达到16W，几乎等于家里点了一盏长明灯）。
开关电源的功率损耗取决于两个因素，一是开关管的导通损耗，二是开关管的开关损耗。导通损耗是开关管在激励充分导通时，开关管两端产生的压降和通过电流的乘积，乘积越小越好，这就要求选用的开关管导通电阻越小越好。
开关损耗是开关管在每做一次开/关动作时，都经过一次从截止到导通，再从导通到截止的过程。在从截止到导通或从导通到截止的瞬间是有一个时间滞后的（因为开关管是一个半导体器件，并不是一个机械开关，滞后时间的长短主要取决于开关管的频率特性），在这个滞后过程的瞬间，开关管呈电阻特性，开关管两端的电压、电流的乘积是比较大的，这就要求开关的次数越少越好，其单位时间瞬间电压、电流乘积的积累就小。如果开关频率高，开关次数多，单位时间瞬间电压、电流乘积的积累就大，损耗就大。
关于导通损耗的降低，就是要选取开关管在导通时，导通电阻越小越好，这样开关管的选取很重要，作为开关管，目前的MOSFET（金属氧化物绝缘栅场效应管），具有很低的导通电阻，并且具有负的温度系数，频率特性很好，非常适合用作开关管。目前的开关电源，无论是选用厚膜块的开关电源，或分离件的开关电源，其开关元件均采用MOSFET 作为开关元件，发热量很小、损耗很低。
关于开关损耗的降低，在选用开关速度高的MOSFET 后，就是考虑降低开关管的工作频率，但是作为电视机的开关电源，频率的降低，开关电源的谐波辐射就会加重，会对电视信号接收产生干扰。当开关电源的振荡频率低于30KHz，就会对低频道信号接收形成较强的干扰，在信号较弱的情况下更为严重；所以目前生产的电视机，开关电源的频率都超过40KHz 以上。频率的提高虽然降低了干扰，但是其损耗增加，加大了耗电量；损耗的加大，开关管产生热量也加大，必须加大开关管的散热器体积，也增加产品成本。
由IT 公司推出的COOLMOS ICE2A280 系列开关电源芯片就是一种能在待机时以低振荡频率工作的器件，大大降低了待机的耗电量。在开机时，以较高的频率工作，使辐射干扰降为最低的PWM＋ MOSFET 二合一低功耗集成电路，其振荡频率可以控制在待机为20KHz（不能低于20KHz，否则，人耳会听到刺耳的噪声），开机为100KHz。内部开关元件采用MOSFET，其优点是：用它做开关电源，无需加散热器，可输出 20～50W的功率；保护功能齐全，电路结构简单，能自动降低待机时的工作频率，从而降低待机状态的损耗。

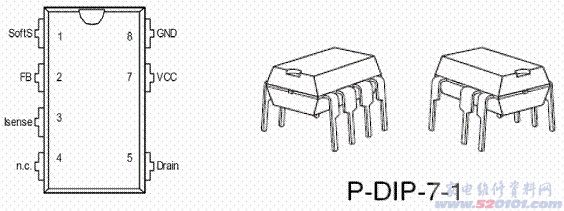

ICE2A280是采用D-DIP-7-1 封装，图1 是引脚图，图2 是外形图。
上面左图为芯片引脚功能 有图 外形P-DIP-7-1 封装
1、特点介绍：
1）内部开关元件为MOSFET，导通电阻低为＜0.5Ω；
2）损耗极低，无需加散热器即可输出较大的功率；
3）具有过、欠压保护，过热保护及过流保护，并具有自恢复功能；
4）待机状态及空载时，能自动降低工作频率，从而降低损耗；最低工作频率为21.5KHz，开机工作频率为100KHz，干扰降至最低；
5）内部功能齐全，外部电路简单，所需外部元器件少，维修简单。
2、引脚功能：
＃1 脚（ SoftS）软启动设置，改变外界电容，可设置软启动的时间， 具有自动重启动功能；
＃2 脚（ FB）稳压控制端，外接取样比较控制电路，以控制PWM，调整占空比，最
大占空比为 0.72；
＃3 脚 （Isense）MOSFET 工作电流检测脚，以达到过流保护的目的；
＃4 脚 （n..c）；
＃5 脚 （Drain） 为MOSFET 的漏极；
＃6脚 空脚；
＃7 脚 （Vcc）电源，8.5～ 21V；
＃8 脚 （GND）电源地。

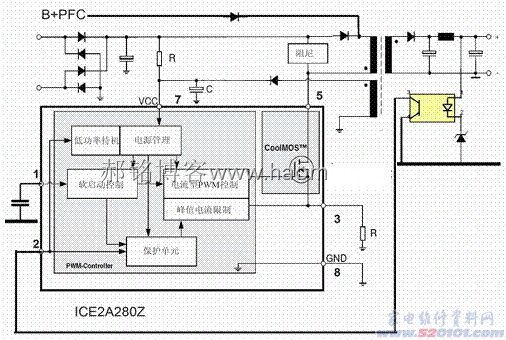

图3 是采用ICE2A280 集成电路开关电源的框图，由图可见ICE2A280 的外围电路极为简单，几乎没有什么元件，为生产、降低成本和维修提供了极大的便利。
图3

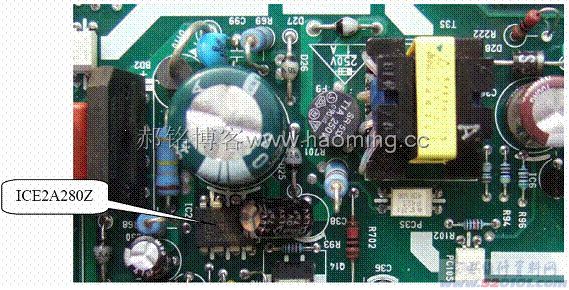

图4 是安装在电路板上的ICE2A280，可以看到其体积就像24CXX 系列的存储器一样大小，没有散热器，减小了开关电源的体积。
图4 ICE2A280 在线路板上（无散热器）
集成电路ICE2A280 的节能控制原理：“开机/待机”振荡频率的变换是根据负载功率的大小自动转换的，即在开机时负载电流大，振荡频率自动控制在100KHz，进入待机状态负载应变轻，振荡频率又自动切换到20KHz 左右，以达到节能的目的。
对于一般待机开关电源，它的输出一般是5V，主要是向CPU 和存储器供电，无论是开机和待机，负载的大小都是不变的；为了使“开机/待机”振荡频率变化，在电路上就必须要设置一个在开机时同时使其负载增加的电路，在待机时使其负载减小的电路。
图5

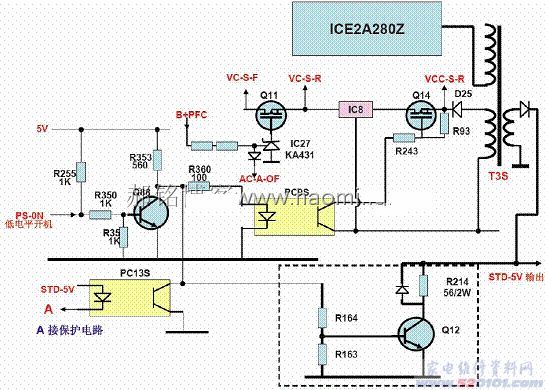

在海信等离子电视机待机电路中，专门设计了待机电源的开机、待机负载转换电路。图5 是等离子TPW4211 的待机控制电路，图中虚线框内是待机/开机负载控制电路。
PS-ON 是CPU 送来的“开机/待机”控制脉冲（低电平是开机，高电平是待机）Q88 是倒相管，PC9S是控制“开机/待机”的光耦，PC13S是进入保护关机的光耦，Q12、R164、R163、R214是在开机或待机状态，加大负载或减轻负载的控制电路。
3、工作原理：
开机时，CPU 的开机指令（PS-ON）为低电平，此时Q88 截止，Q88 的集电极为高电平，高电平一路经过PC9S 开启整机电源，达到开机的目的；另一路经过R163、R164加到Q12的基极，此时Q12 导通，Q12 的导通导致待机电源输出的5V（STD-5V）经过R214 流通，加大了待机电源的负载，R214为56Ω，导通时约使待机电源增加500mW 的功率负载，加上开机后Q14导通向负载提供的功率，足以使ICE2A280的振荡频率由20KHz增加到100KHz。
待机时，情况正好相反，CPU 的待机（PS-ON）指令为高电平，Q88 导通，集电极为低电平，该低电平促使Q12 截止，流过R214 的电流被切断，负载减轻，振荡频率下降。
在待机时，开关电源的振荡频率为节能的20KHz，此时虽然辐射干扰严重，但是整机并未开机，不存在干扰问题。
这项待机降低待机开关电源振荡频率以达到节能的技术，在海信的系列背投影电视机上均已采用，由于背投影电视的待机电路还要向伴音电路提供电源，所以其节能的意义更大。
