故障现象：指示灯不亮，不开机。
检修方法：开机测电源板电压输出5V正常12V、24V电压均无，也无主板过来的开机信号，判断是主板CPU不正常工作，该机主板主芯片型号是LGE3767A-LF-SH，于是依次检测芯片电源、复位、晶振、flash程序块及程序、EEPROM块及数据，检测结果：供电正常，而复位端电压在4.3V轻微波动，于是重点检查复位电路，参照相关图纸，该机复位电路是由主芯片的复位脚256脚及外接电路C812、D803、R887、R888、C814、SW800组成，复位原理如下：通电瞬间5VST通过C812，加到C812正端，由于C812两端电压不能突变，5V高电平将通过C812到达负端，一路加到主芯片的256脚，一路通过R887到地对C812充电，随着对C812的充电，C812负端电压逐渐降为0V，整个复位过程结束。从中可以看出，该机是高电平复位，图中的SW800是强制复位开关。因为有4.3V波动复位电压，于是测C812 有没有漏电，发现正常，检测SW800已漏电拆除故障排除。

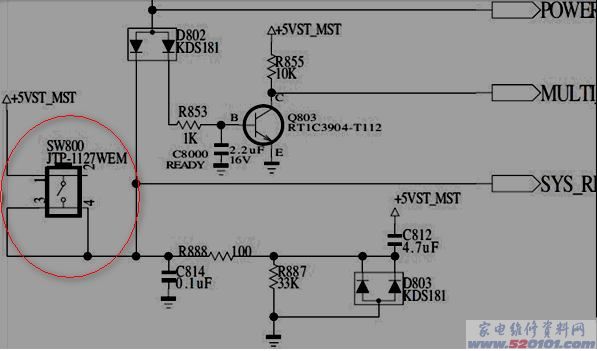

附图：
